库尔特HD690机用精密虎钳结构设计

这款机用虎钳是面向数控铣削、加工中心工序设计的精密装夹工装，广泛应用于模具加工、精密零部件制造、通用机加工车间的工件夹持场景，是机床加工环节中保障工件定位精度、提升装夹效率的核心配套工装。在实际生产场景中，这类虎钳可完成方形、矩形、异形坯料的可靠夹持，配合机床完成铣削、钻孔、铰孔、攻丝等多工序加工，避免加工过程中工件出现位移、振颤，保障加工尺寸精度与表面质量。

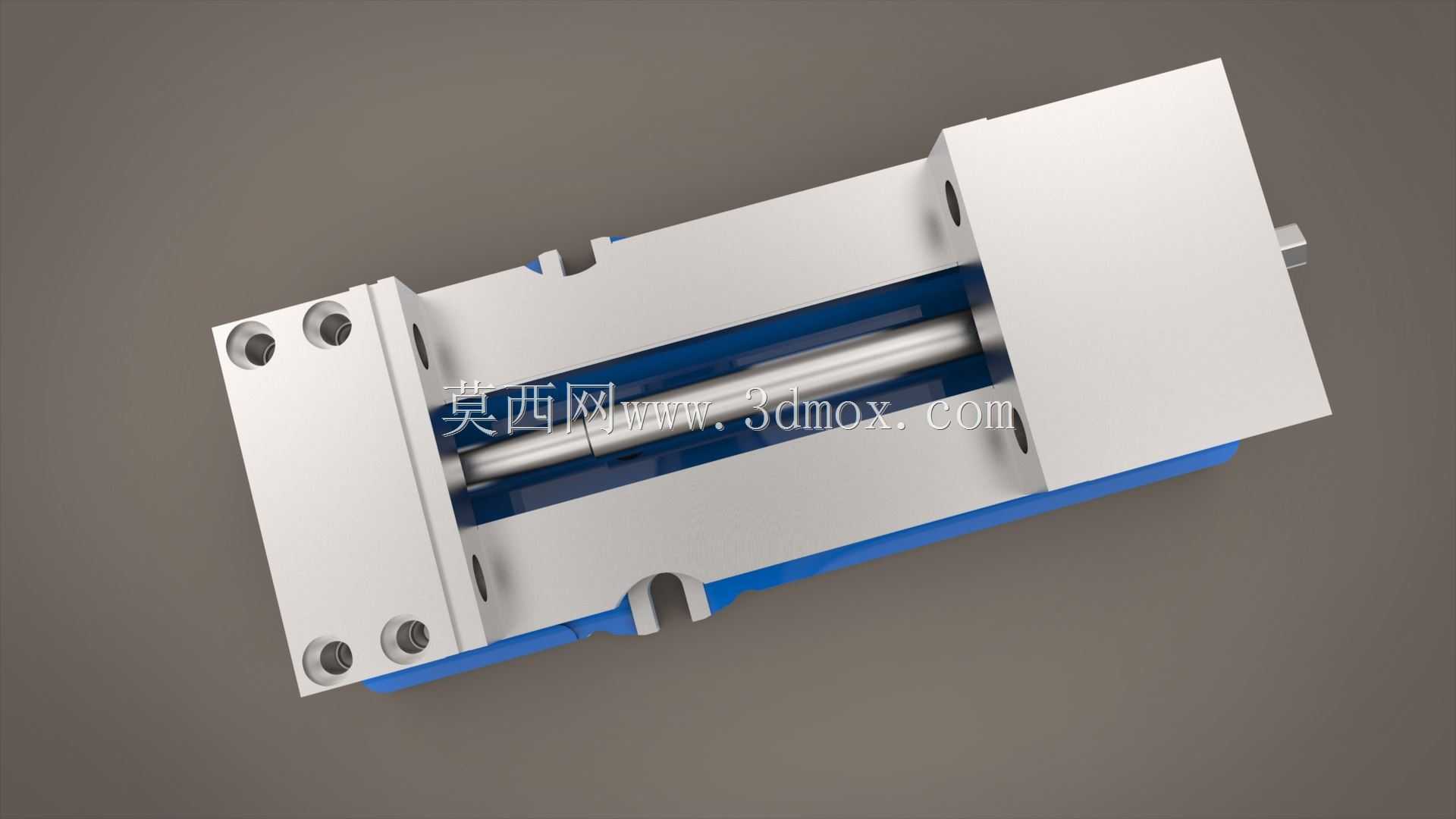

从功能特性来看，该虎钳采用高刚性的分体式结构设计，底座采用加宽的导轨式安装结构，可直接通过T型螺栓固定在机床工作台面上，安装边界适配多数中小型立式加工中心、数控铣床的工作台T型槽间距，整体结构重心偏低，可承受大切削量加工带来的切削冲击力，减少装夹系统的形变。钳口部分采用可更换式设计，可根据加工工件的材质、外形更换软钳口、硬钳口或者异形夹持钳口，适配不同材质工件的装夹需求，避免夹伤工件已加工表面，同时可通过调整钳口平行度保障装夹精度。传动部分采用丝杠副传动结构，操作省力，夹紧行程充足，可适配一定尺寸范围内的不同坯料装夹，在参数化设计版本中，钳口开口尺寸可根据实际加工需求灵活调整，通过修改参数化表达式即可快速适配不同长度工件的装夹需求，无需重新建模调整，大幅提升工装适配的灵活性。

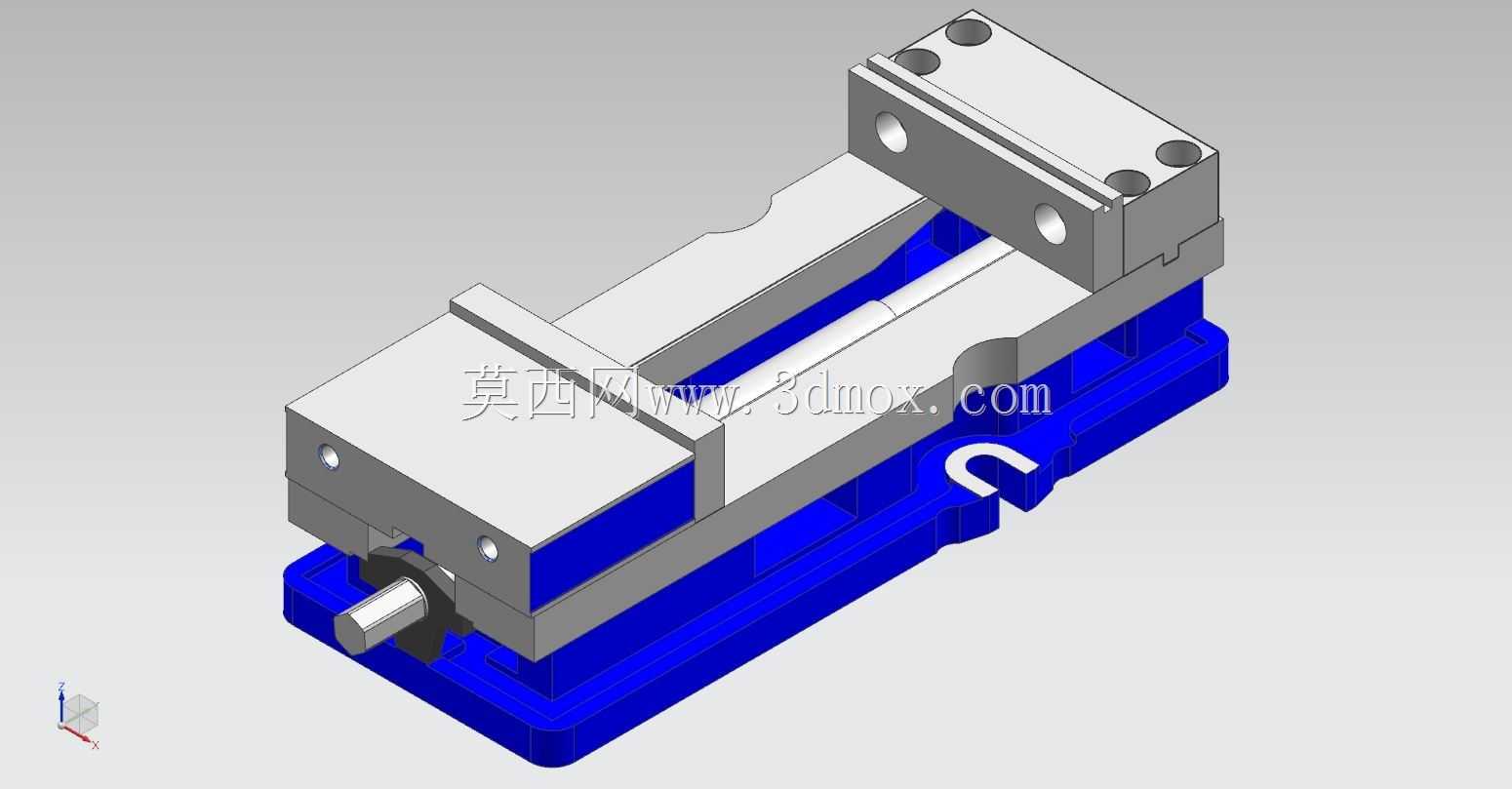

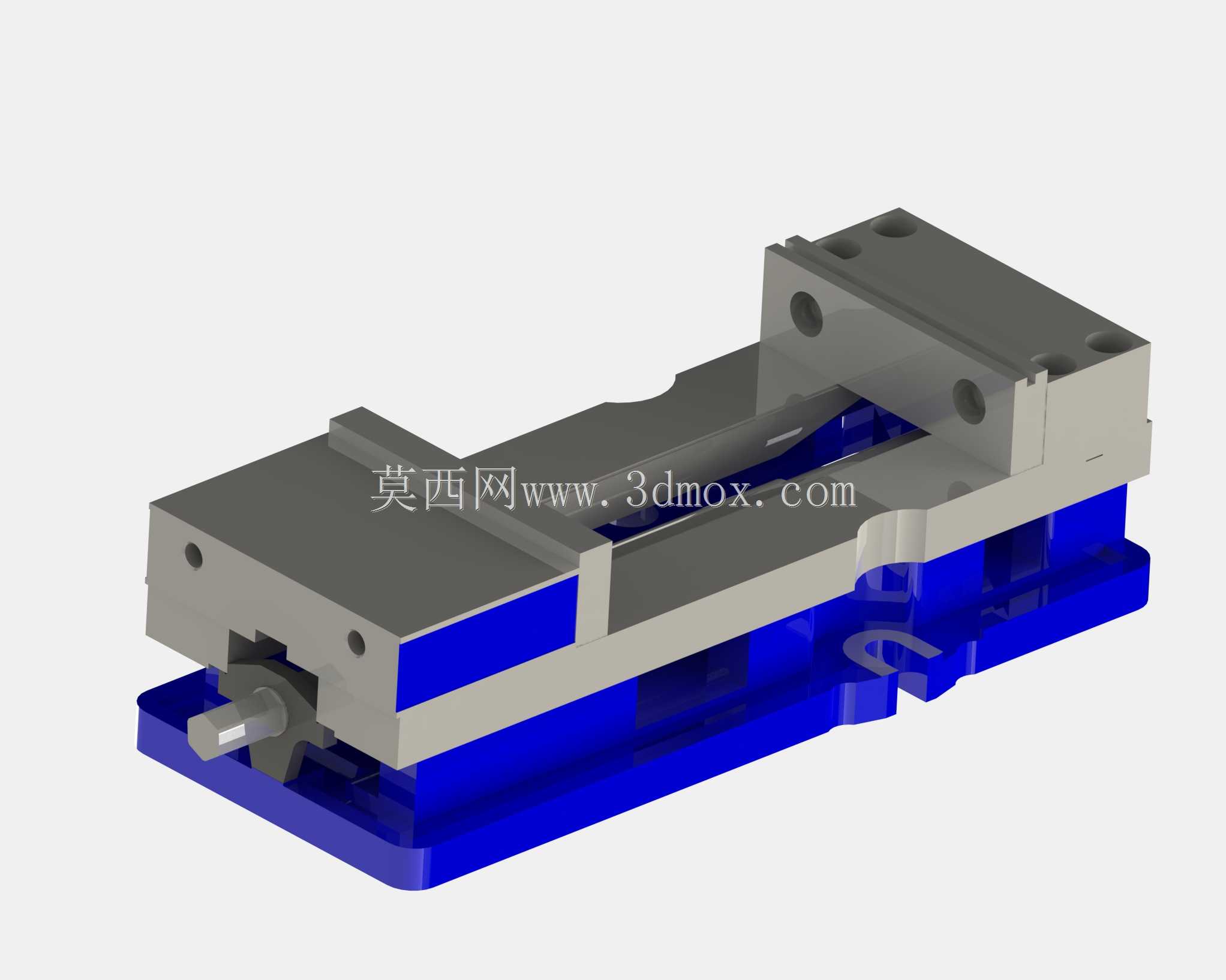

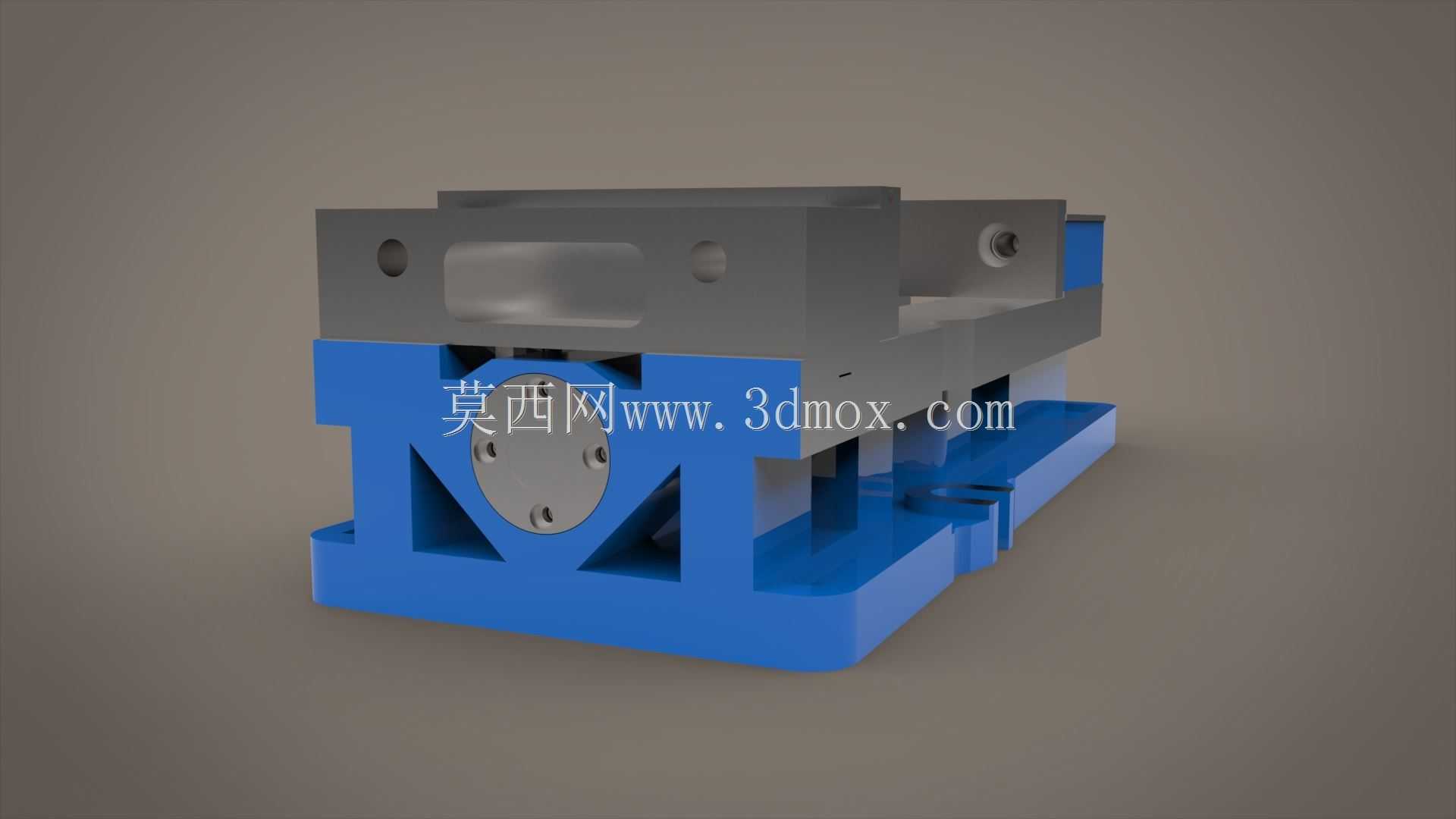

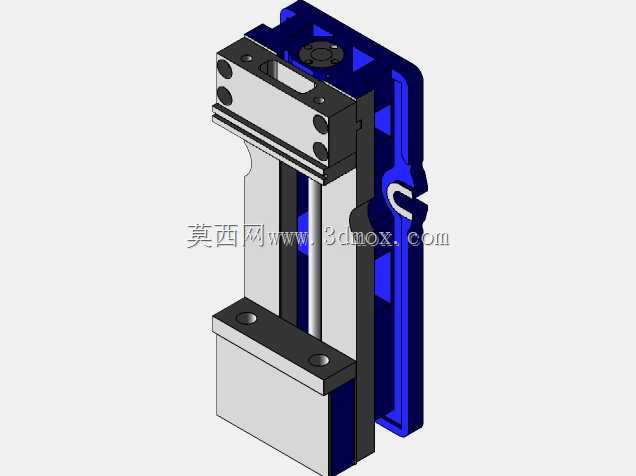

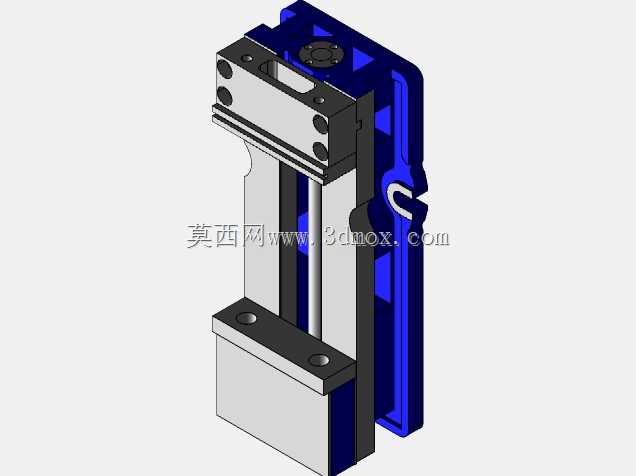

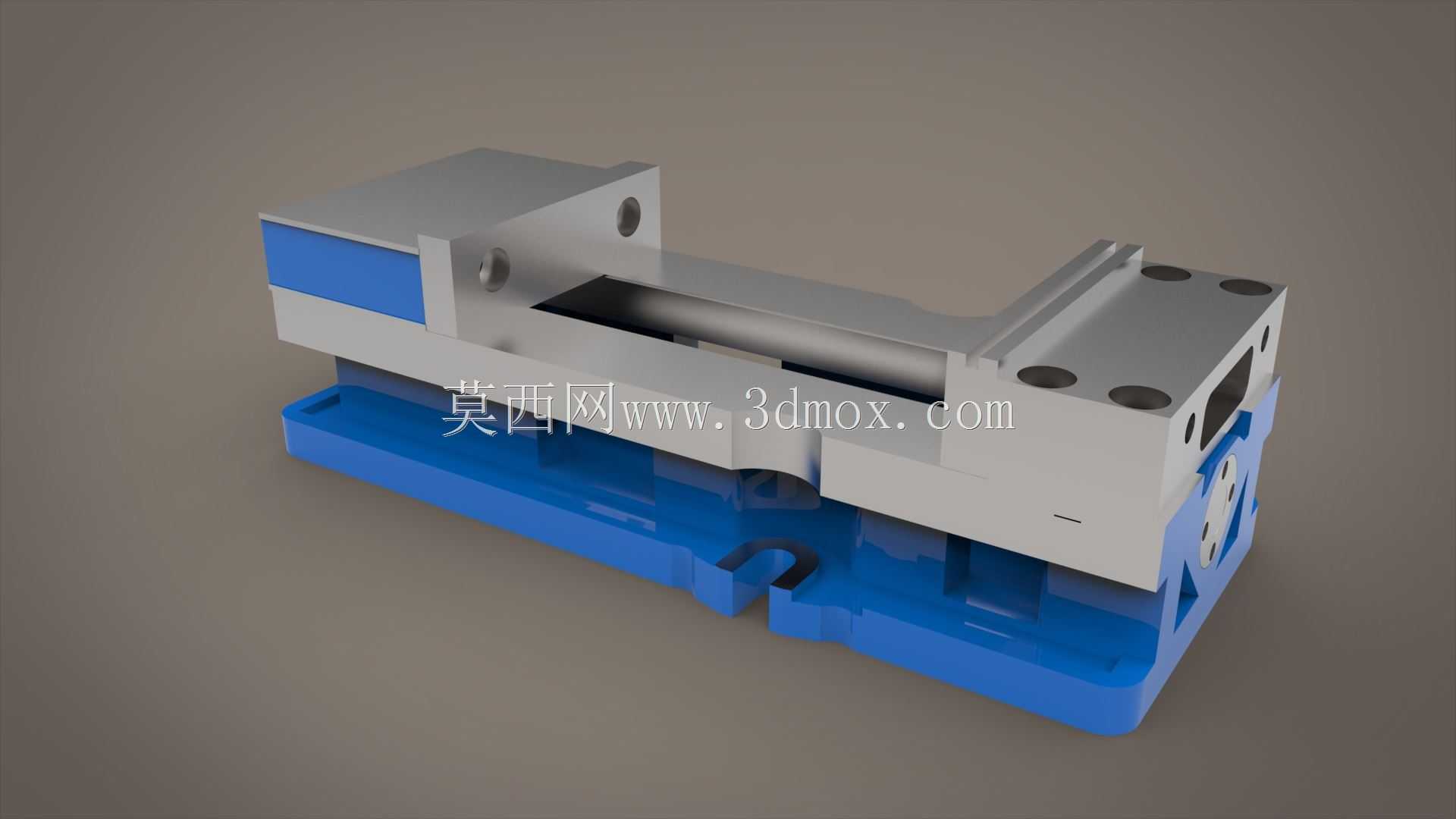

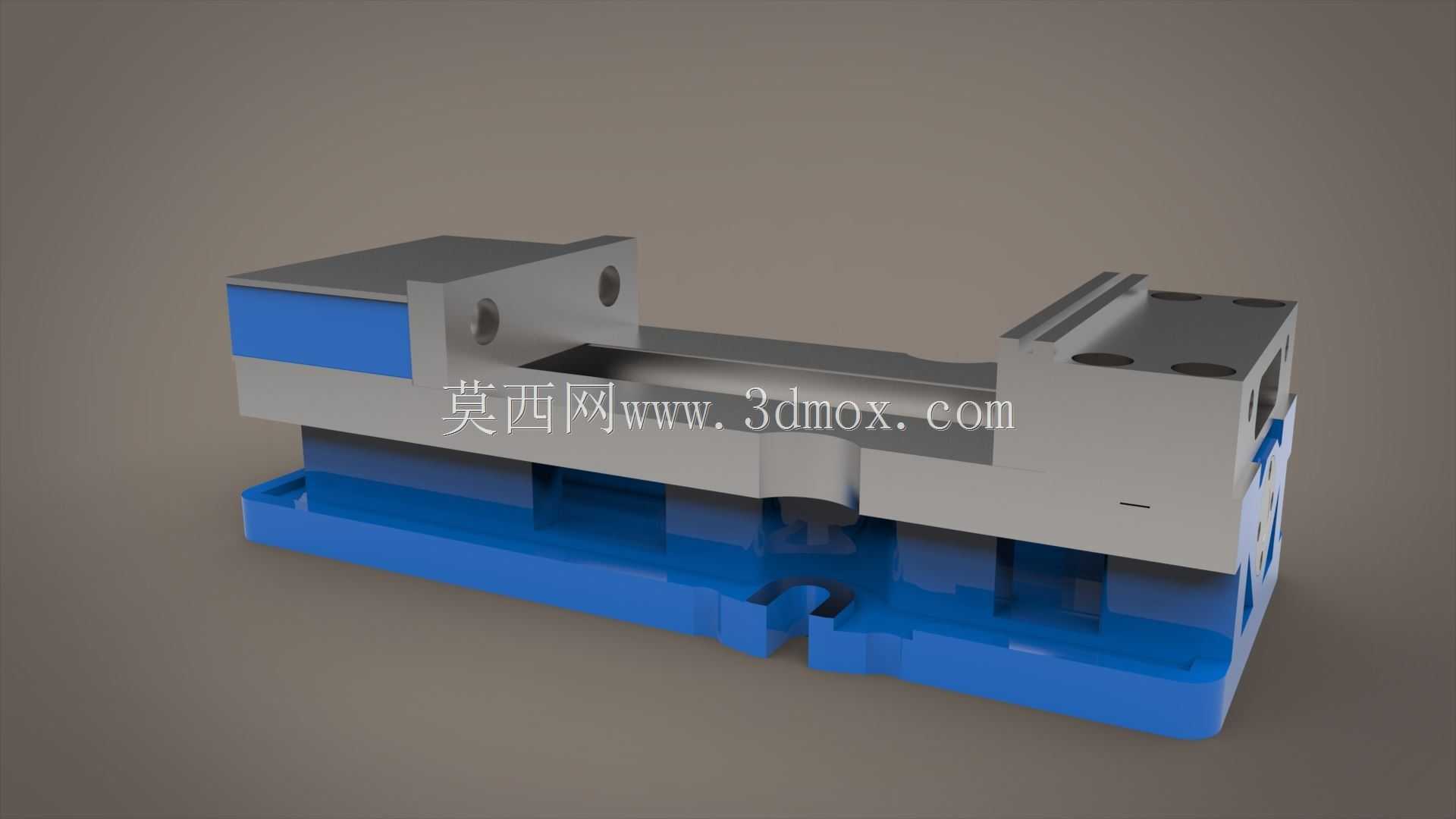

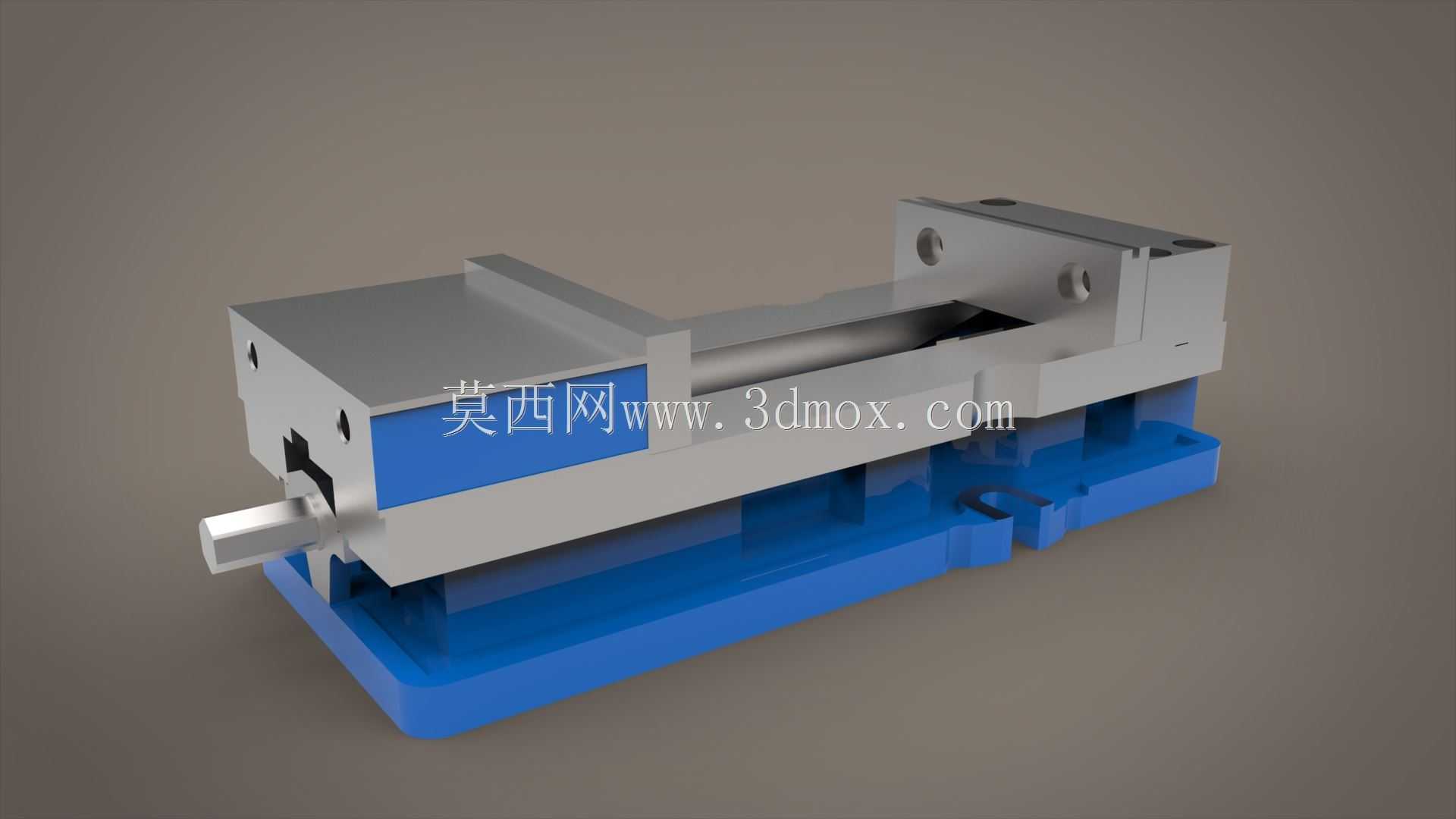

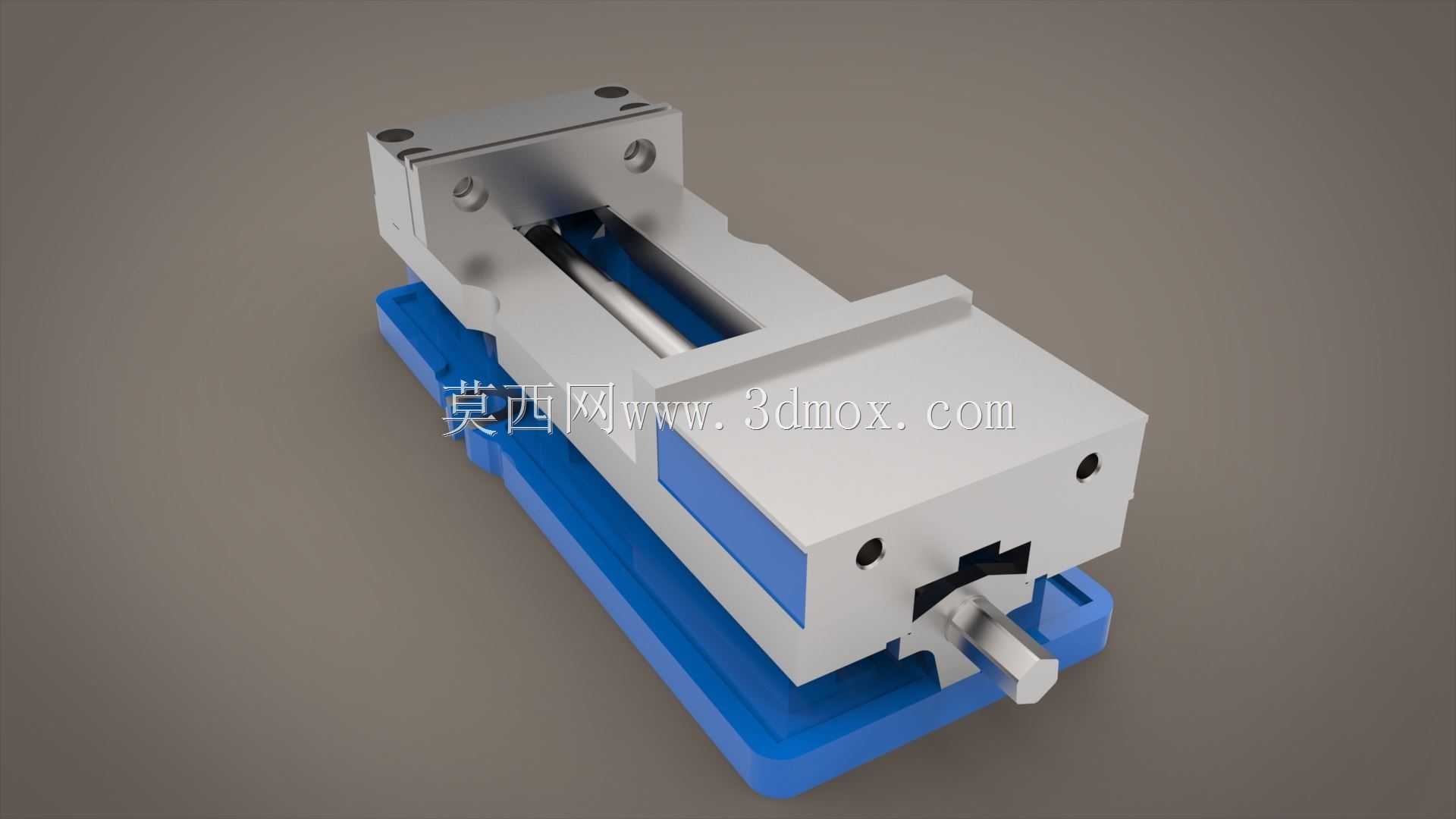

从设计思路上，这款虎钳优先保障装夹刚性与夹持精度，整体结构采用模块化设计，将底座、活动钳身、固定钳身、丝杠、钳口等部件做独立拆分设计，既方便加工制造过程中的精度管控，也便于后期使用过程中的易损件更换与维护。固定钳身与底座采用一体化的高刚性结构设计，活动钳身与底座导轨采用贴合度更高的滑动配合结构，配合间隙经过优化设计，既保证活动钳身滑动顺畅，又能减少夹持过程中的抬钳量，保障装夹后的工件位置精度。外观上采用功能优先的结构布局，蓝色底座部分为安装承载主体，银灰色钳身部分为夹持执行结构，外露的传动端预留了扳手操作空间，操作时无需额外避让即可完成夹紧、松脱操作，整体结构无冗余设计，所有外形结构均服务于装夹功能的实现，同时兼顾了加工工艺性，多数结构可通过常规铣削、磨削工序完成加工，制造成本可控，适合批量生产配套给各类机加工场景使用。在实际安装使用时，只需将底座贴合工作台面，对齐工作台T型槽后锁紧固定螺栓，即可完成虎钳的安装，后续通过百分表校正固定钳口的平行度、垂直度，即可投入生产使用，安装调试流程简便，对操作人员的技能要求较低，可快速完成工装部署，适配多品种小批量的柔性加工生产需求。
