精密可调式机用组合工装夹具结构

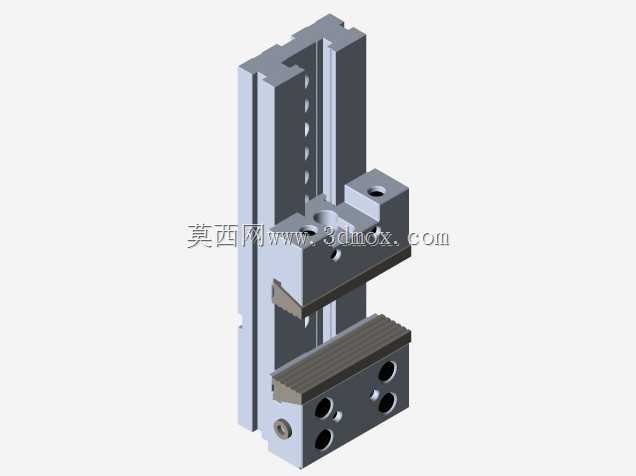

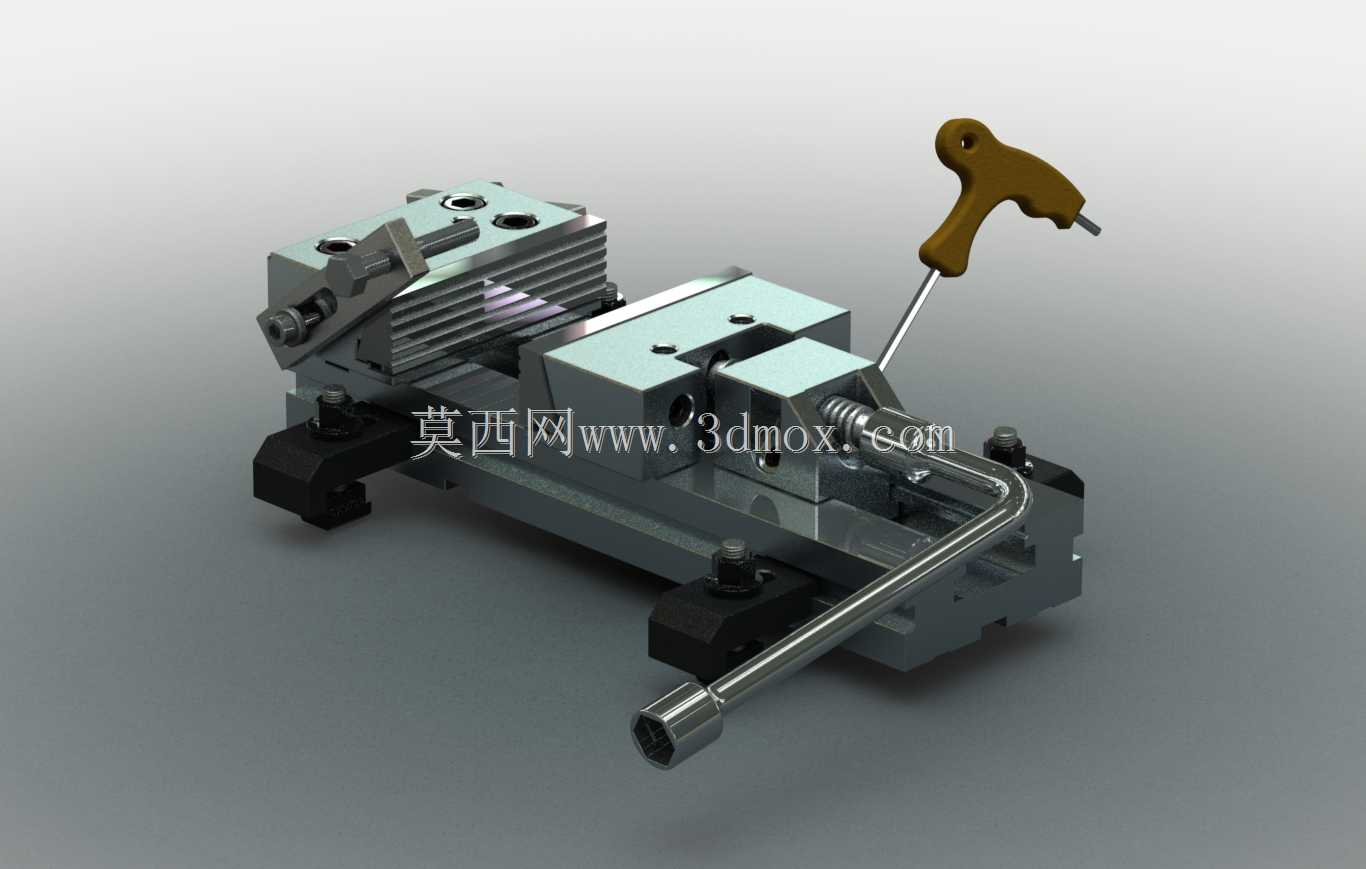

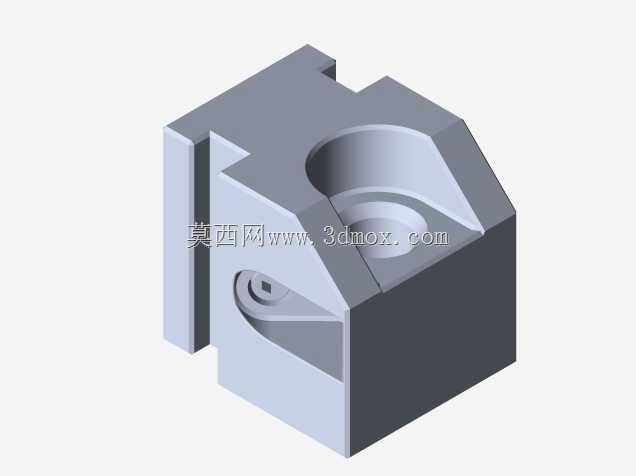

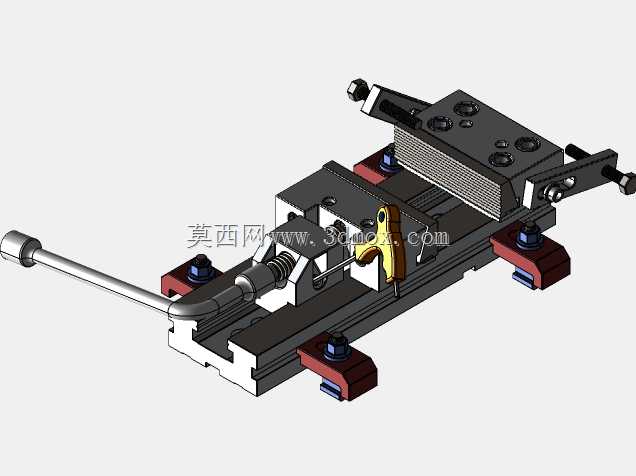

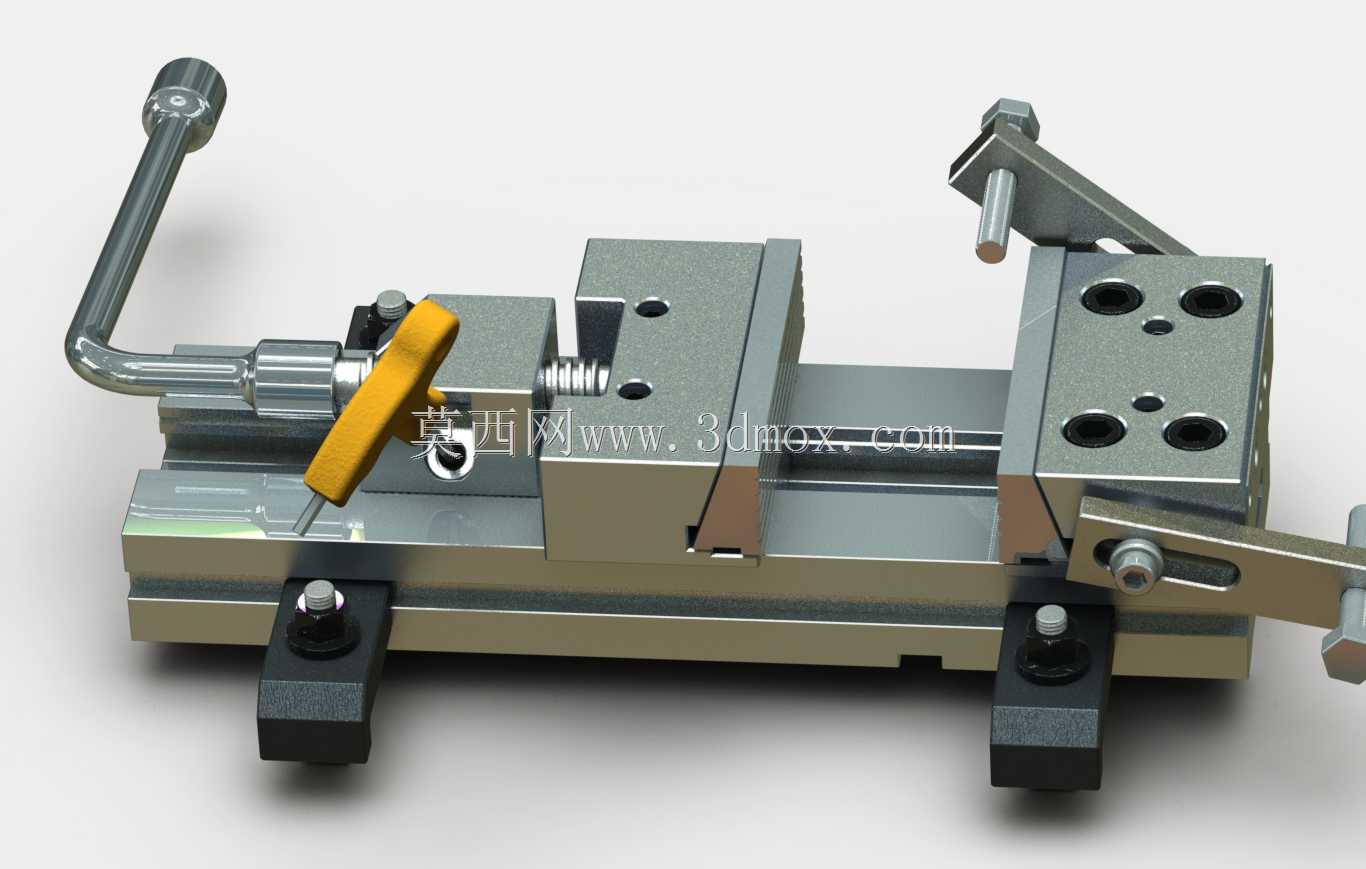

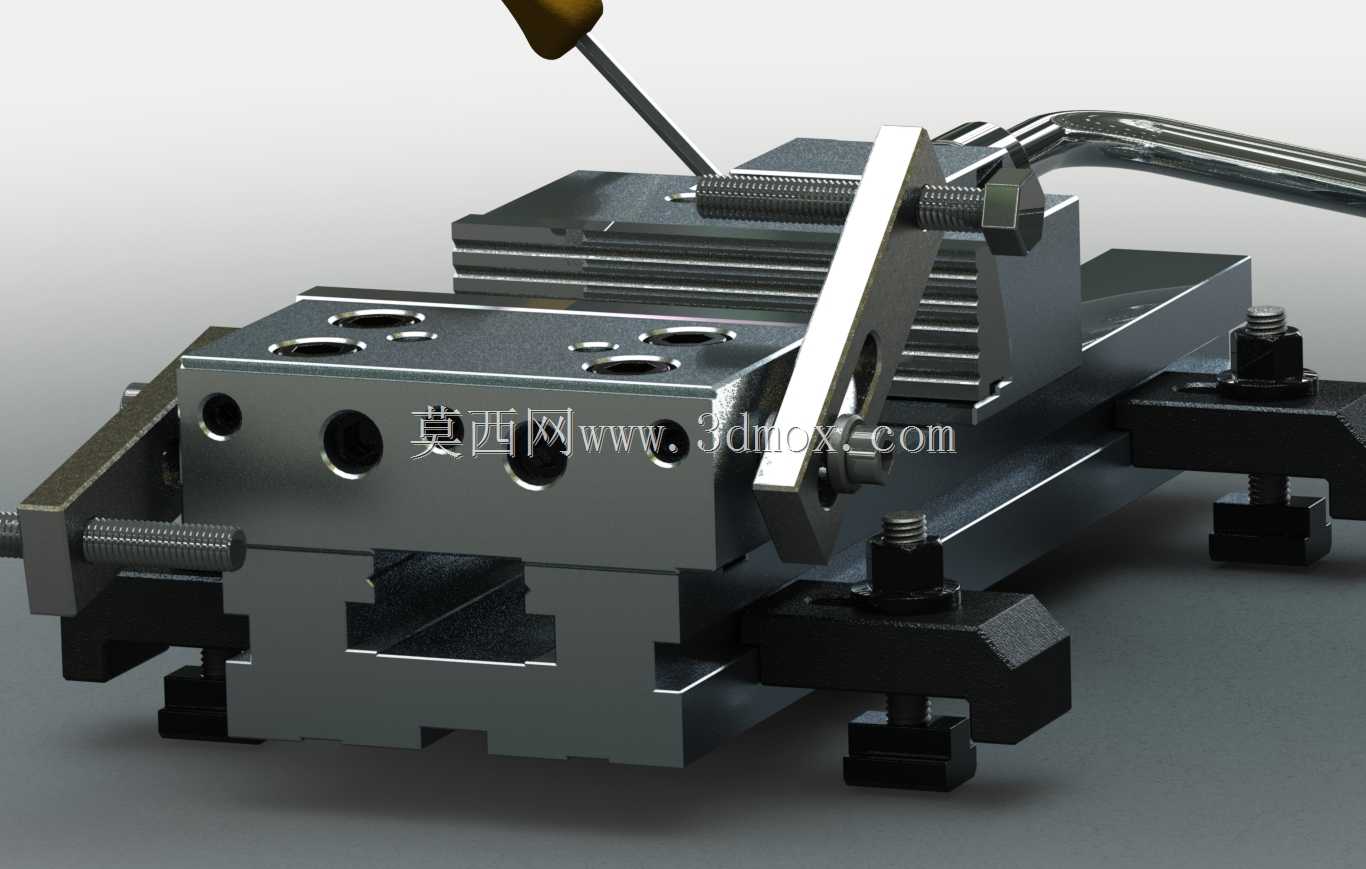

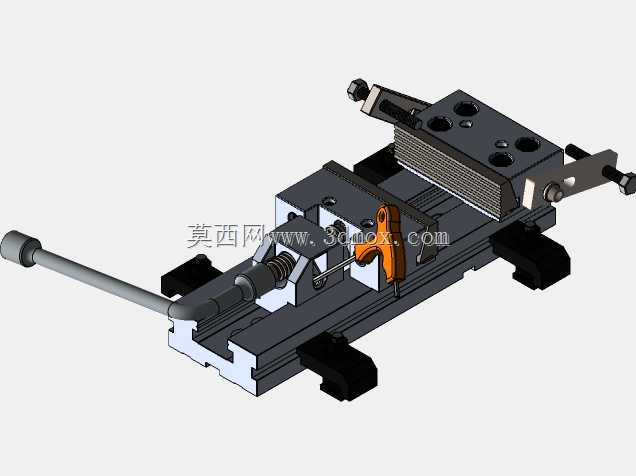

这款组合式机用装夹工装，主要应用于机械加工车间的铣削、磨削、钻削等工序的工件定位装夹场景，可适配普通立式铣床、平面磨床、钻床及小型加工中心的工作台安装使用，能够满足多品种小批量生产模式下的异形件、方块类零件的快速装夹需求，替代传统专用夹具减少生产准备周期，降低工装制造成本。整套工装采用模块化组合设计思路，底座采用标准槽系结构，可与机床工作台的T型槽直接配合定位，通过底部的压紧螺栓实现快速固定，安装边界可适配多数中小型机床的工作台面尺寸，无需额外改造工作台结构即可完成部署。工装的核心装夹单元采用可滑动式钳体结构，配合梯形传动丝杠实现钳口的开合调节，调节行程覆盖常规小型零件的装夹尺寸范围，钳口部位设计有可更换的压块结构，可根据工件的外形轮廓更换对应形状的压块，既可以装夹规则的方形块状工件，也可以通过更换异形压块实现带斜面、曲面结构零件的稳定夹持，避免装夹过程中工件出现移位、变形问题。工装侧面配备的快速锁紧机构，可在钳口调整到位后实现快速锁止，无需反复拧紧多组螺栓即可完成装夹固定，大幅缩短单件工件的装夹辅助时间，提升加工工序的作业效率。整套工装的导向部位采用高精度导轨配合结构，滑动过程无卡滞、间隙小，能够保证装夹后的定位精度，满足精加工工序对工件位置度的要求；同时工装配备多组辅助压紧组件，可针对长度较大的工件实现多点位压紧，避免加工过程中工件因切削力作用产生翘曲变形，提升加工过程的稳定性。工装的主体结构采用合金工具钢材质经淬火处理，表面硬度高、耐磨性能好，长期使用不会出现导向面磨损、钳口变形等问题，使用寿命远高于普通铸造式虎钳；各功能模块均采用标准化接口设计，易损部件可单独更换，后期维护成本低，既适合单件小批量的维修加工场景使用，也可配套用于批量生产的生产线工位，满足不同加工场景下的柔性装夹需求。
