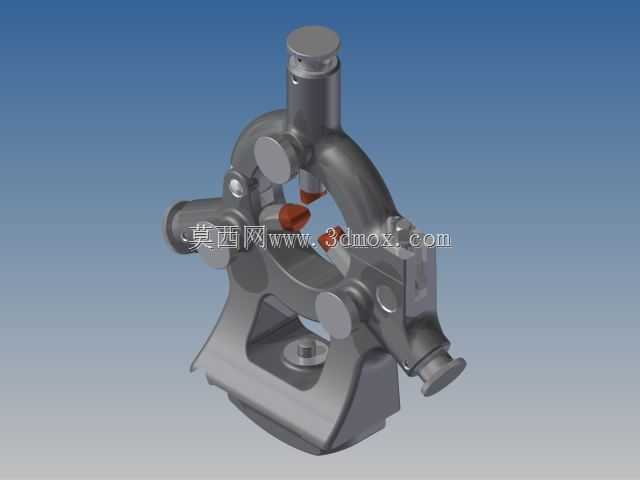

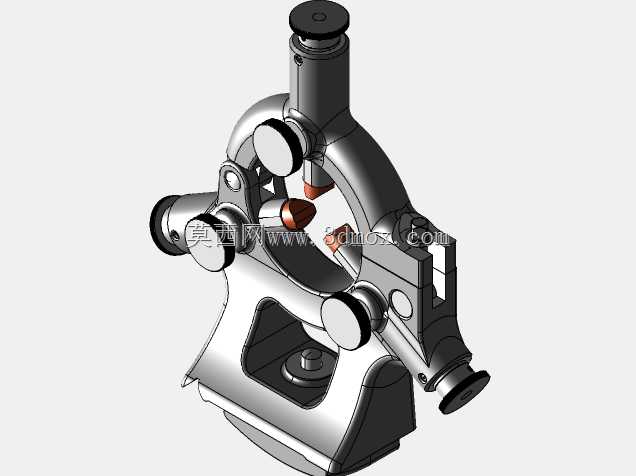

艾亨布鲁格车床用稳定扶架结构

在普通卧式车床的长轴类零件加工场景中，工件自身长径比过大时，受切削力、自身重力作用极易出现挠曲变形，不仅会引发切削振动、降低加工表面质量，严重时还会导致工件飞出、刀具崩损的安全隐患，车床稳定扶架正是针对这一加工痛点设计的核心配套支撑部件。这款适配老式艾亨布鲁格车床的稳定扶架，主要用于安装在车床床身导轨的对应工位上，在工件的中段位置提供稳定的径向多点支撑，抵消切削过程中径向切削力带来的形变，让长轴、细长杆类零件的车削外圆、车削螺纹、镗削内孔工序能够稳定开展，大幅拓展对应型号车床的加工适用范围，无需额外购置大规格机床即可完成常规长件加工需求。从功能特性来看，该扶架采用三支点可调支撑结构，三个支撑触头可根据工件的实际直径独立调整进给量，适配不同直径规格的轴类工件装夹，支撑触头采用耐磨铜质端头设计，既可以避免刚性接触划伤工件已加工表面，又能长期承受切削过程中的摩擦损耗，延长部件的实际使用寿命；扶架主体采用高强度铸铁一体铸造成型，经过时效处理消除内应力，整体刚性充足，不会在切削受力时出现结构形变，保证支撑精度的长期稳定性；底部设置有与车床床身导轨匹配的定位安装面，通过锁紧机构可快速固定在床身的任意轴向位置，调整工位时操作便捷，无需复杂的拆装校准流程。在设计思路上，这款扶架完全匹配对应型号老式车床的安装接口尺寸，整体结构紧凑，不会与车床的刀架进给路径、尾座移动行程产生干涉，支撑臂的开合角度经过优化，既可以保证足够的支撑接触范围，又能方便工件的吊装上下料操作；顶部设置的调节机构带有锁紧功能，支撑位置调整到位后可完全锁死，避免加工过程中出现支撑位移。从安装边界来看，该扶架的底部导轨卡槽完全适配对应车床的床身导轨截面尺寸，安装后整体高度与车床中心高完全匹配，支撑触头的调节范围覆盖该型号车床的常规加工直径区间，安装时无需对车床本身进行任何改装，直接对位锁紧即可投入使用，整体外形不会超出车床床身的外侧轮廓，不会占用额外的车间操作空间，适配车间常规的车床工位布局要求。在实际生产应用中，这类稳定扶架不仅适用于常规长轴类零件的外圆加工，在薄壁套筒类零件的内孔车削工序中，也可以从外部提供支撑，抵消内孔切削时的径向让刀形变，提升薄壁件的加工圆度与尺寸精度，是车床加工长轴、薄壁类零件时不可或缺的配套工装部件。
