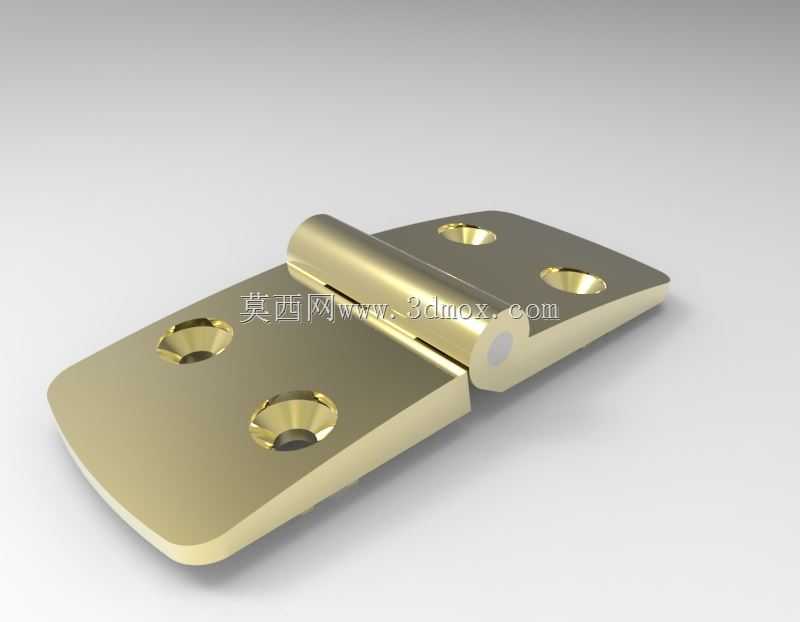

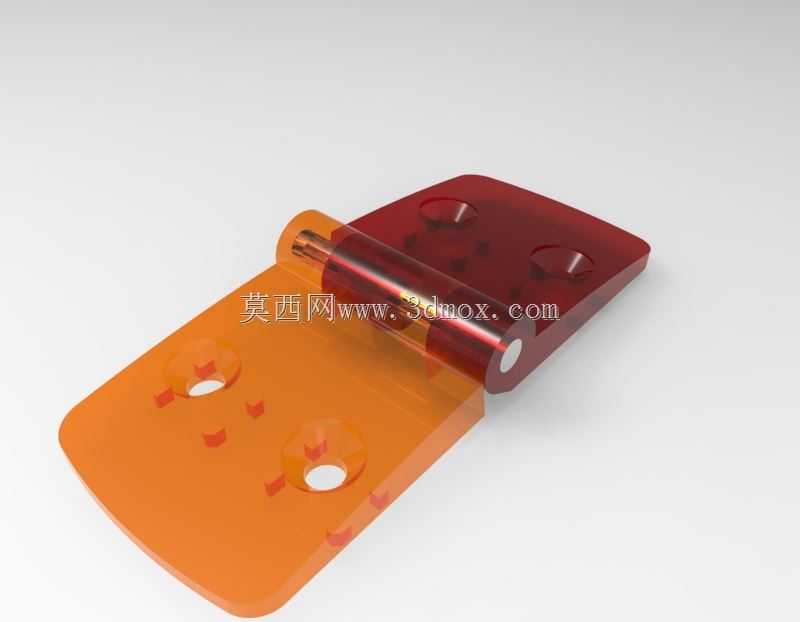

黄铜圆角沉孔安装式平板合页结构设计

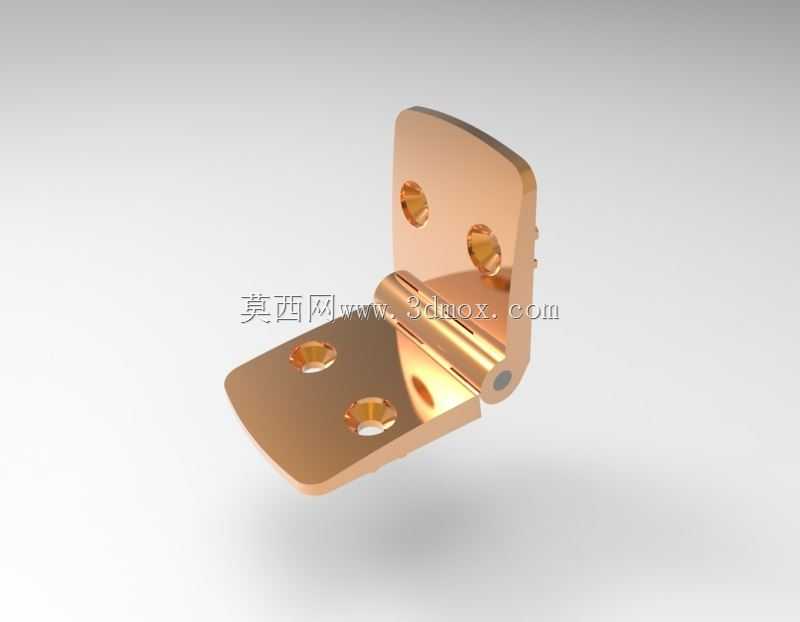

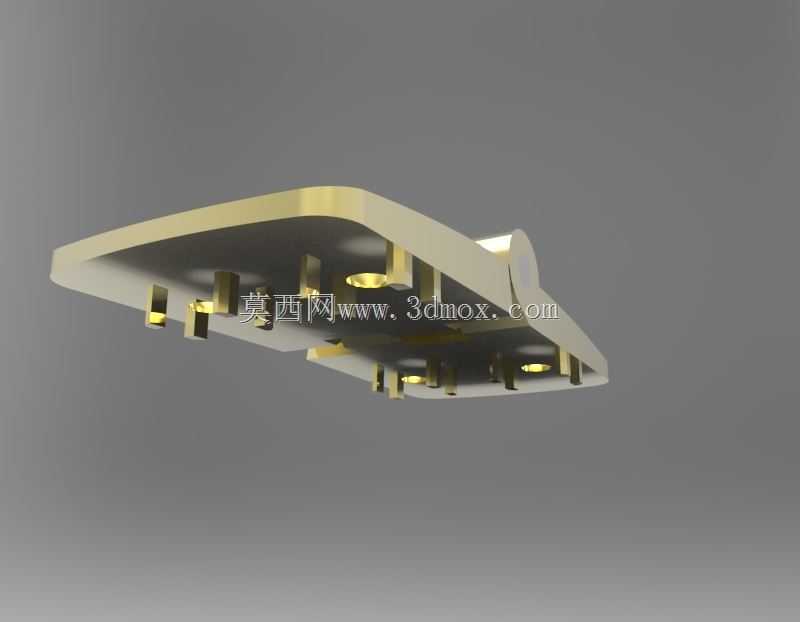

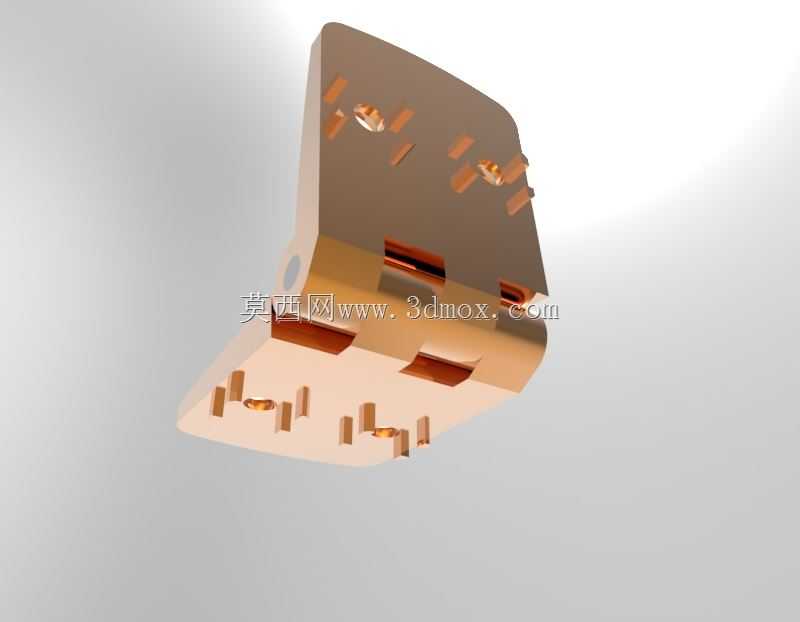

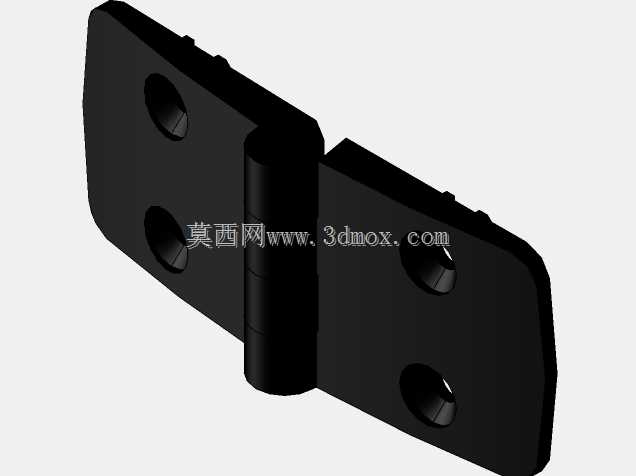

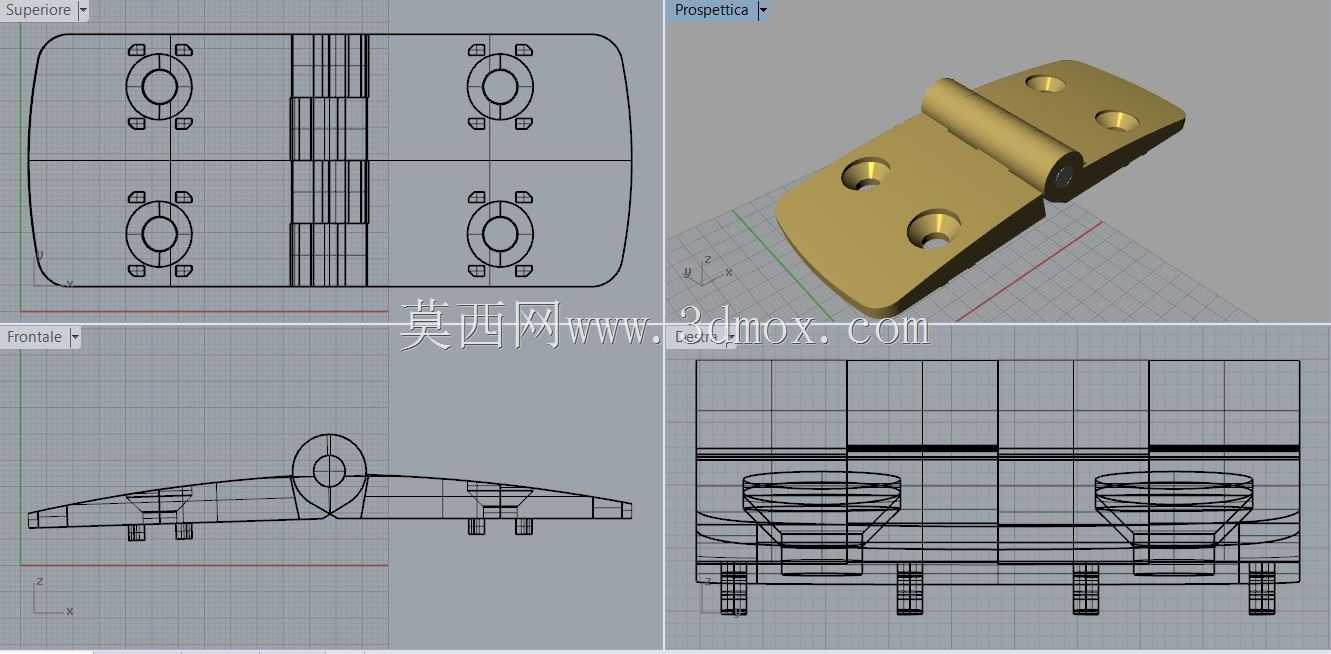

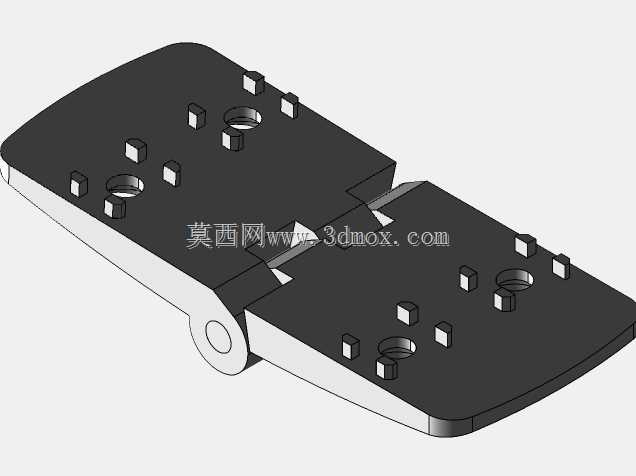

这款平板式合页是民用与工业场景中应用极为广泛的转动连接件，日常可用于木质家具柜门、小型设备检修舱门、户外配电箱盖板、轻型装饰隔断的转动连接，在对防腐性能有一定要求的卫浴柜、户外储物箱上也能适配使用，核心作用是实现两个被连接件之间0到180度范围内的顺畅转动开合，同时承担开合过程中的径向与轴向载荷，保障连接部位长期使用不松脱、不下垂。从功能特性来看，这款合页采用一体卷制的销轴筒结构，两个页片的同轴度精度控制到位，转动时无卡顿、无旷量，开合阻尼均匀，不会出现使用一段时间后页片晃动错位的问题；页片表面做了抛光黄铜饰面处理，既具备良好的抗锈蚀能力，也能和轻奢、复古类的装饰风格匹配，兼顾实用性与装饰性。在设计思路上，这款合页没有采用尖锐的直角页片轮廓，而是将页片的自由端做了大圆角过渡处理，一方面能避免安装和使用过程中尖锐边角划伤操作人员，另一方面也能减少应力集中，提升页片的抗弯折强度，在频繁开合的工况下不易出现页片断裂的问题；安装孔采用沉孔设计，安装后螺丝头部可以完全埋入页片平面内，不会突出表面刮蹭被连接件或使用者，每个页片设置两个安装孔，孔位排布经过力学测算，安装后受力均匀，单个合页即可承担轻型门板的全部载荷，常规柜门使用两个即可满足承重需求。从安装边界来看，这款合页的两个页片为等宽对称设计，销轴筒位于页片的连接侧边中心位置，安装时不需要在被连接件上开设避让销轴的深槽，仅需要在两个待连接的部件对接面分别固定对应页片即可，安装门槛低，对安装精度的容错率高；页片厚度适配常规的12mm到25mm厚度的板材，不管是实木板材、密度板还是薄金属板材都可以牢固安装，沉孔的尺寸适配通用的十字沉头自攻螺丝，不需要定制特殊规格的紧固件，后期维护更换也十分便捷。
