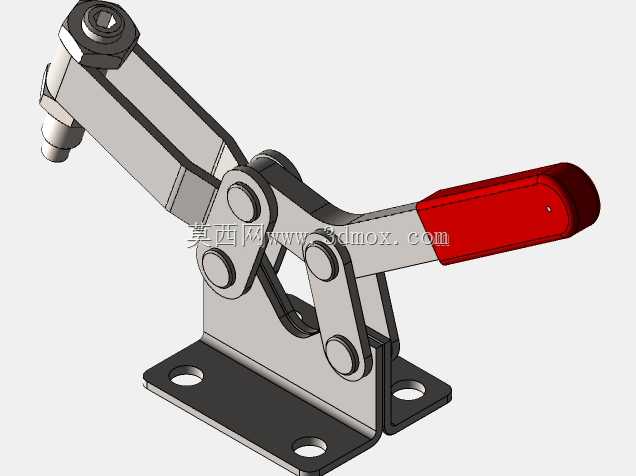

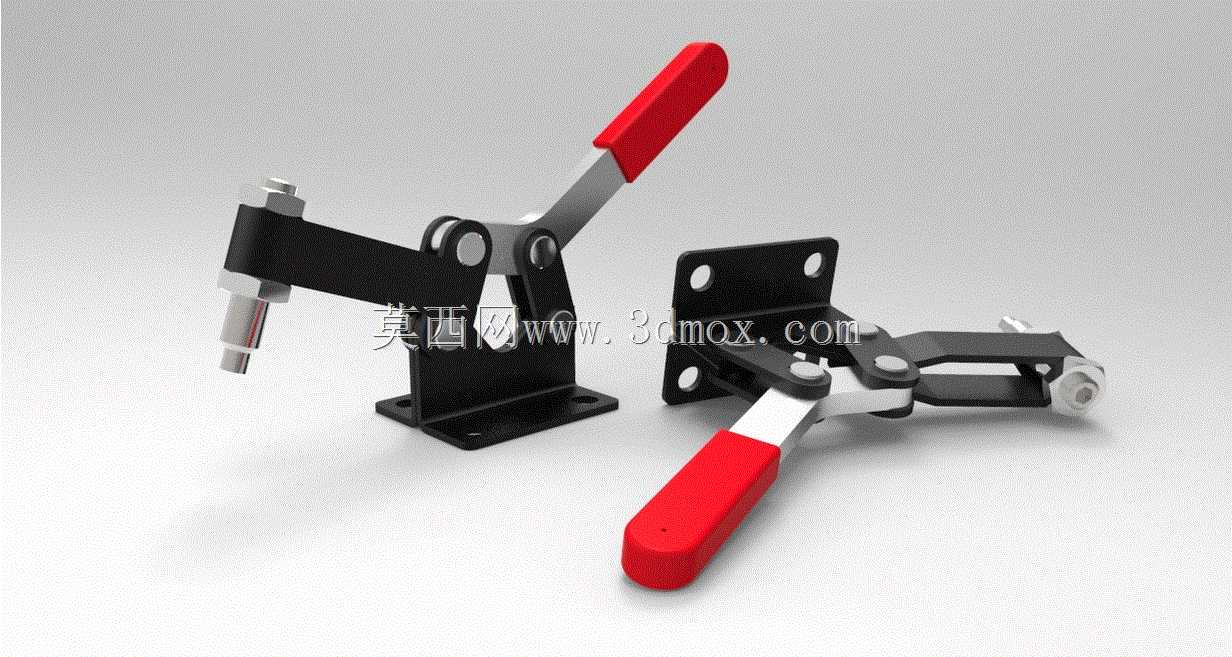

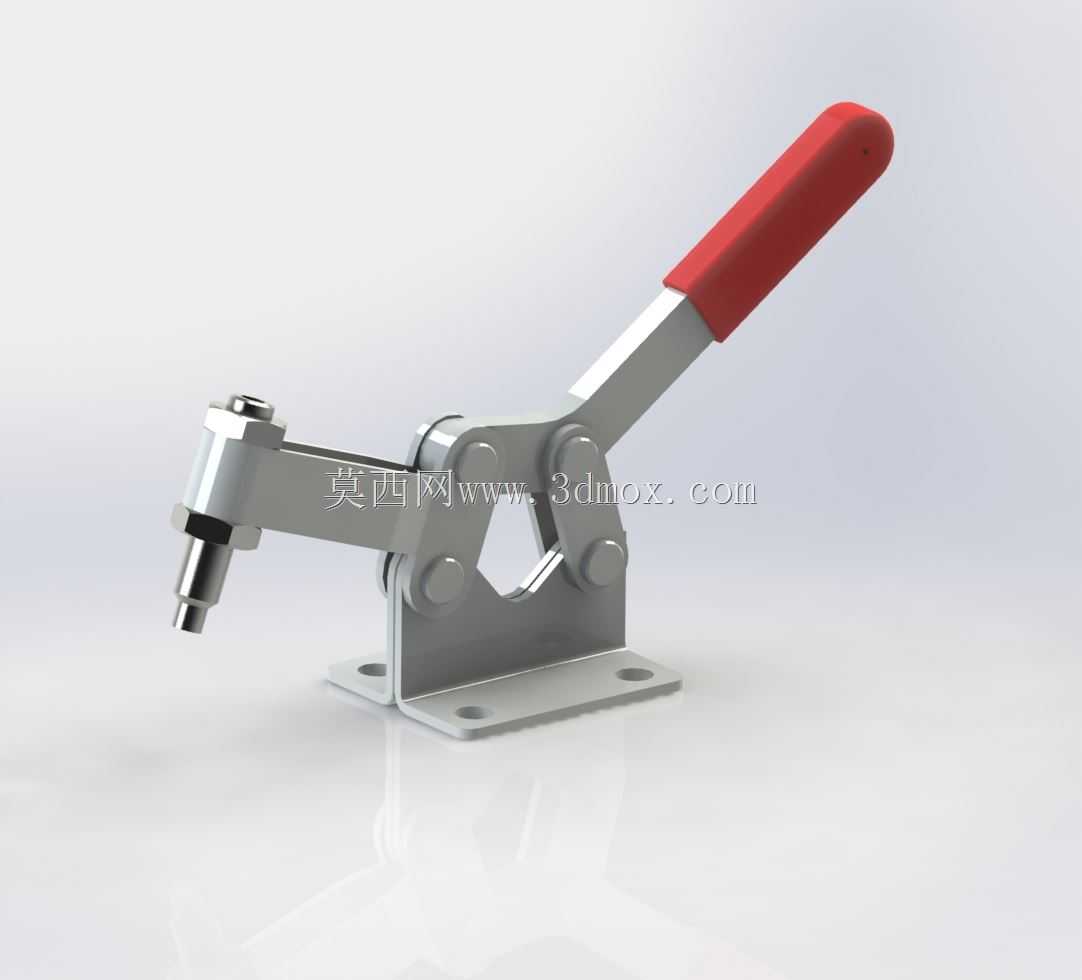

卧式手动快速夹紧工装夹具结构

这款卧式手动快速夹紧装置，是工装夹具领域应用极为广泛的肘节式压紧构件，在各类机加工装夹、工件装配定位、治具工位固定、小型零部件焊接夹持、电子元器件组装压合、木制品加工定位、塑胶件修边固定等场景中都承担着核心的快速压紧作用，能够在短时间内完成工件的锁紧与释放，大幅降低反复装夹的操作耗时，提升工位流转的作业效率。

从功能特性来看，该夹具依托连杆肘节的死点锁止原理实现压紧状态的自锁，当操作人员扳动带红色防滑握套的操作手柄至下压锁定位时，内部多组铰接连杆会越过结构死点，此时压头端会输出稳定持续的压紧力，即便承受作业过程中的振动、切削力扰动或是工件轻微的形变反力，夹具也不会出现意外松脱的情况，完全满足常规轻载加工、装配场景的装夹可靠性要求；当需要松开工件时，仅需向上扳动手柄即可快速解锁，压头会随联动结构抬升，留出足够的工件取放空间，操作全程无需借助额外工具，单手握持即可完成全部动作，操作门槛极低，一线作业人员无需长时间培训即可熟练使用。

在设计思路层面，这款夹具充分考量了工业场景的实用性需求：底座采用带安装孔的平板式结构，可通过螺栓直接固定在工装台面、治具基板或是设备工作台上，安装方式灵活适配各类工位的布设需求；压臂采用水平延伸的结构设计，压头位置可根据实际工件的压紧点位进行前后微调，适配不同尺寸规格工件的装夹需求；压头端部采用带缓冲的可伸缩结构，既能够补偿工件的厚度公差，避免刚性压合对工件表面造成压痕损伤，也能保证压紧力均匀作用在工件表面，不会出现局部应力集中导致的工件变形问题；操作手柄外层包裹的红色防滑握套，采用耐磨防滑的材质制作，既能够提升操作时的握持摩擦力，避免手上沾有油污时出现打滑，也能在长期操作时降低手柄金属边缘对手部的磨损，提升长时间操作的舒适度。

从安装边界与尺寸适配来看，该款夹具属于中小型卧式快速夹钳范畴，底座的安装孔位间距符合通用快速夹钳的行业安装尺寸规范，可直接替换同规格的老旧夹钳无需重新打孔布设；整体结构紧凑，水平方向的压臂延伸长度适配多数小型工位的装夹空间需求，竖直方向的锁止高度覆盖常规薄型工件到中等厚度工件的压紧范围，不会占用过多的工位操作空间，在多工位并排布设的治具板上也能灵活排布，不会出现相邻夹具操作干涉的问题。整体金属构件均采用表面镀锌处理，具备不错的防锈耐磨性能，能够适配车间内多粉尘、少量切削液飞溅的作业环境，长期使用也不易出现锈蚀卡滞的问题，铰接转动部位的配合间隙控制合理，长期反复扳动也不会出现明显的松旷，使用寿命能够满足高频次作业的工位需求。
