管壳式工业换热加热器结构设计

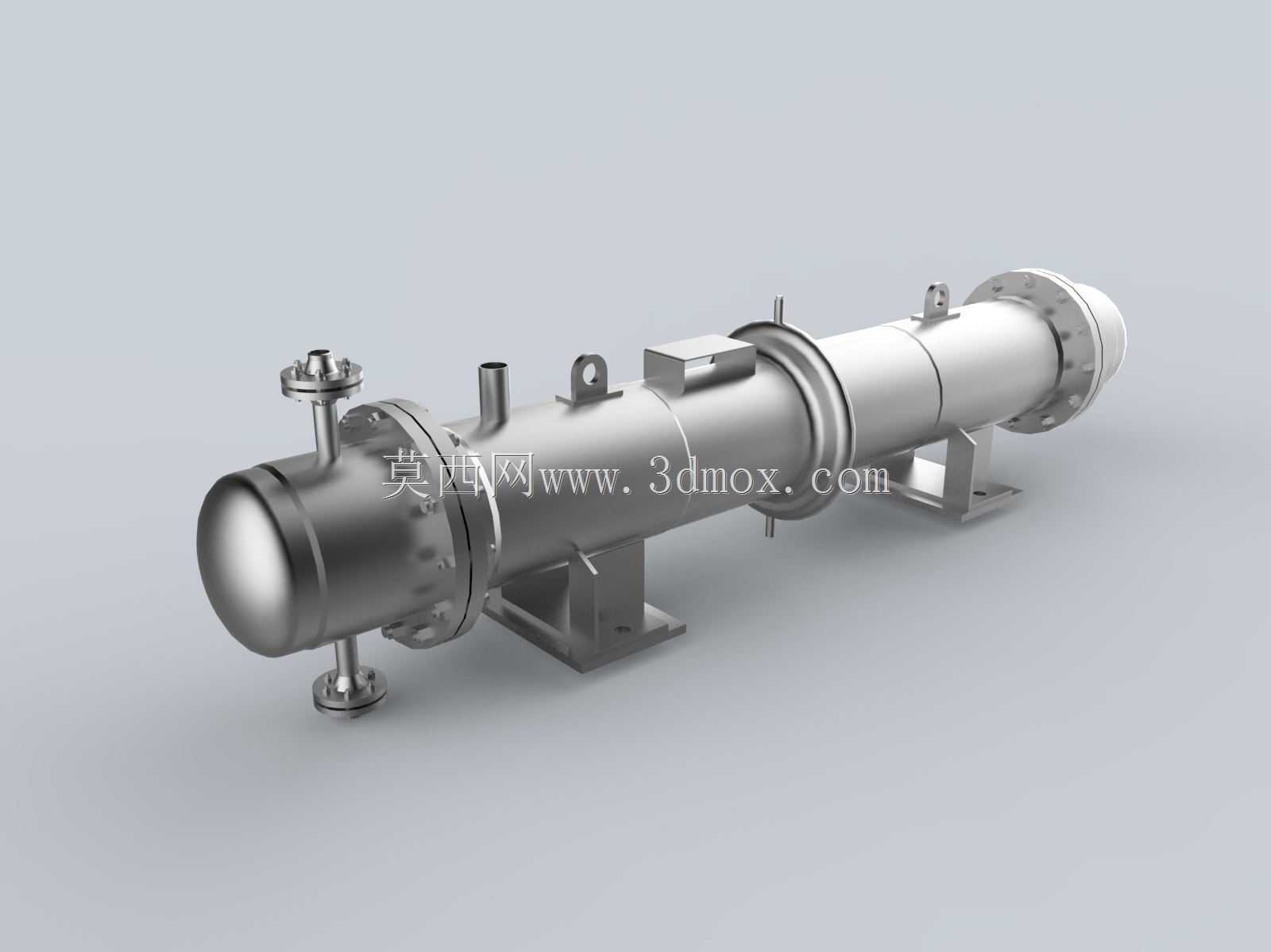

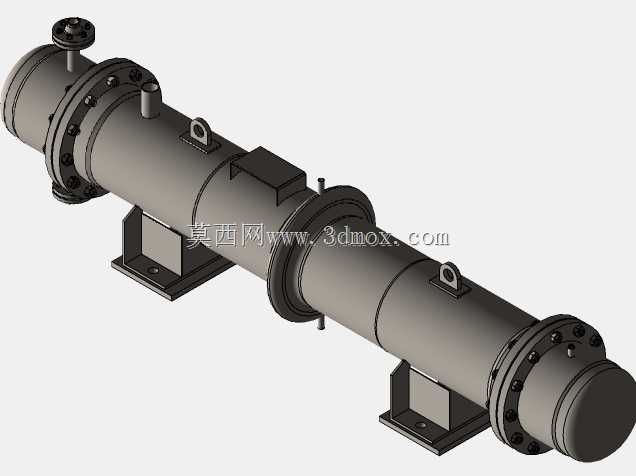

该款管壳式加热器是工业热交换场景中的核心通用设备，广泛应用于石油炼化、化工生产、食品灭菌、暖通供热、电厂余热回收等多个工业领域，主要实现两种不同温度流体之间的热量传递，既可以对工艺管线内的流动介质进行精准升温，也可作为冷凝、余热回收单元完成热能的梯级利用，保障整套工艺系统的温度参数稳定在设计区间内。设备采用经典的卧式管壳式结构布局，主体为圆柱形承压壳体，内部设置多组平行换热管束，管程与壳程相互独立分隔，冷热两种流体分别在管束内部、壳体与管束的间隙空间内流动，通过金属管壁完成热量传导，相比其他换热结构具备承压能力强、换热效率稳定、适用介质范围广、运维成本低的突出优势。从设计思路来看，该结构充分考虑了工业场景的长期连续运行需求，壳体两端采用可拆卸的法兰封头结构，方便后期对内部管束进行清洁、检修与更换；壳体上方设置的吊耳结构适配车间吊装作业需求，可快速完成设备的转运与就位；底部的鞍式支撑支座经过受力校核，可均匀承载设备满液运行时的整体重量，同时预留了地脚螺栓安装孔位，可直接与混凝土基础或钢制安装架完成固定，避免运行过程中因流体脉动产生位移或振动。设备侧面设置的多组不同规格接口，分别对应热媒进出口、被加热介质进出口、排气口、排污口，可直接对接工业现场的工艺管线，无需额外进行接口改装；壳体外表面预留了温度、压力传感器的安装位，方便生产过程中实时监测设备运行参数，及时调整介质流量与温度，保障换热效果稳定。在安装边界方面，该卧式设备的整体长度、筒体直径经过标准化设计，适配多数工业厂房的设备安装空间要求，安装时需在支座与基础之间预留一定的热膨胀补偿间隙，抵消设备运行升温后产生的轴向热伸长量，避免结构应力损坏设备或连接管线；设备周边预留足够的操作空间，可满足日常巡检、阀门操作、后期检修拆封头的作业需求。整体结构经过承压强度校核，可满足多数中低压工况的使用要求，换热管束的排布经过流体仿真优化，可有效降低壳程流体的流动阻力，减少输送泵的功耗，同时避免流体短路、换热死区的问题，保证换热面积得到充分利用，长期运行也不易出现结垢堵塞问题，适配水、蒸汽、导热油、多种工艺流体的加热换热需求。
