工业卧式管壳式换热加热器结构设计

这款卧式管壳式换热加热器，主要面向工业流体换热场景设计，可广泛应用于化工生产流程中的物料预热、暖通系统的循环水升温、食品加工领域的介质恒温加热，以及制药行业的工艺流体温控环节，在需要实现两种介质热量传递、同时完成流体温度提升的工况中都能适配。设备核心功能是通过壳程与管程的介质流动实现热量交换，让冷侧流体在流经设备过程中吸收热侧介质携带的热量，达到预设的工艺温度要求，同时可根据工况需求调整热媒介质类型，既可以通入高温蒸汽作为热媒，也可适配高温导热油、高温工艺废水等不同热源，满足不同生产场景的热源适配需求。

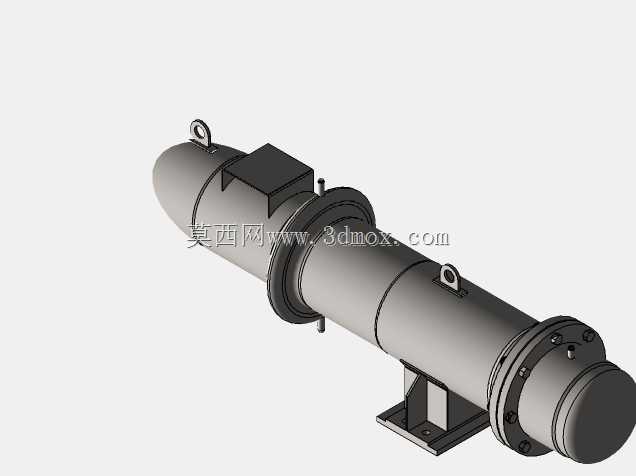

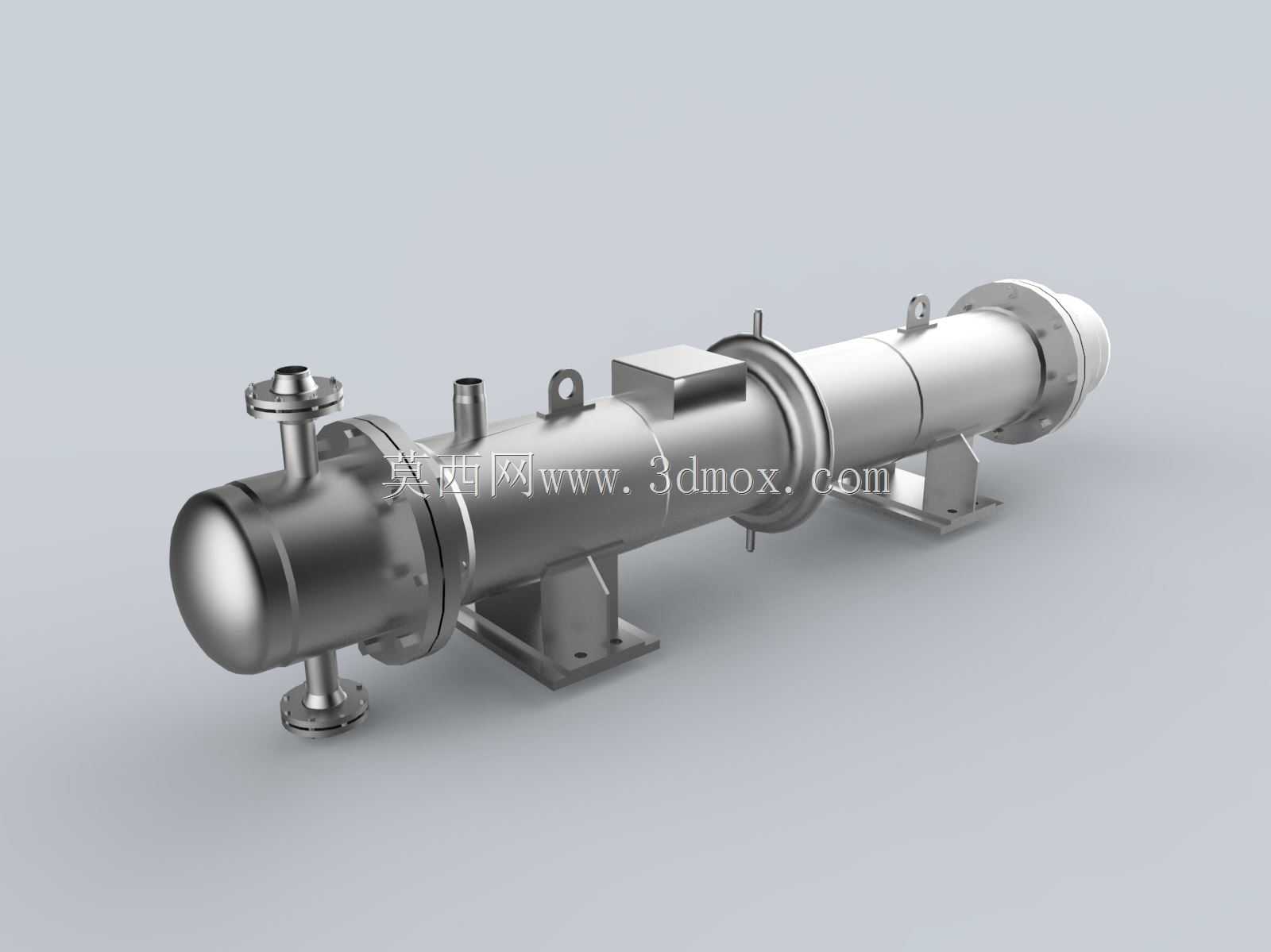

从设计思路来看，这款加热器采用经典的卧式管壳结构布局，整体为长筒形承压壳体设计，两端设置可拆卸的端盖结构，方便后期对内部换热管束进行清理、检修与更换，无需整体拆卸设备管线即可完成维护作业，大幅降低设备运维的时间成本与人力成本。壳体上设置的多组接口分别对应热媒进口、热媒出口、冷流进口、冷流出口，同时预留了排气、排液接口，可在设备启停阶段排出壳程与管程内的积存空气，或是排空设备内部残留介质，避免气阻、介质沉积腐蚀等问题影响设备运行效率与使用寿命。设备底部设置两组对称的鞍式安装支座，支座上预留了螺栓固定孔位，可直接与预制的混凝土基础或是钢制安装机架进行固定，安装时需保证设备整体水平度偏差在允许范围内，避免因倾斜导致介质流动偏流、换热效率下降的问题。

在外形与安装边界设计上，设备整体轴向长度适配常规工业车间的设备安装空间，壳体外径经过承压计算优化，既保证额定工作压力下的结构强度，又避免过度冗余设计带来的材料浪费与设备自重过大问题。壳体外部设置的吊耳结构，可满足设备吊装转运的受力需求，吊装时可通过吊耳配合起重设备完成设备的就位安装，无需额外焊接吊装点位，避免破坏壳体的承压结构。设备的接口法兰均采用标准化工法兰尺寸，可直接与同规格的工业管线进行对接，无需额外制作转换接头，降低现场安装的施工难度。内部换热管束采用等间距排列设计，保证壳程介质流动时的湍流程度，提升整体换热效率，同时管束与管板的连接结构经过密封优化，可有效避免两种介质发生串流问题，保证换热过程的稳定性与介质纯度。设备整体的结构布局充分考虑了工业现场的安装、运维、操作需求，各个功能部件的位置设置符合一线操作人员的作业习惯，日常巡检时可直接观察接口密封状态、设备固定情况，及时排查运行隐患。
