带初始停止功能的精密五金冲切模具结构

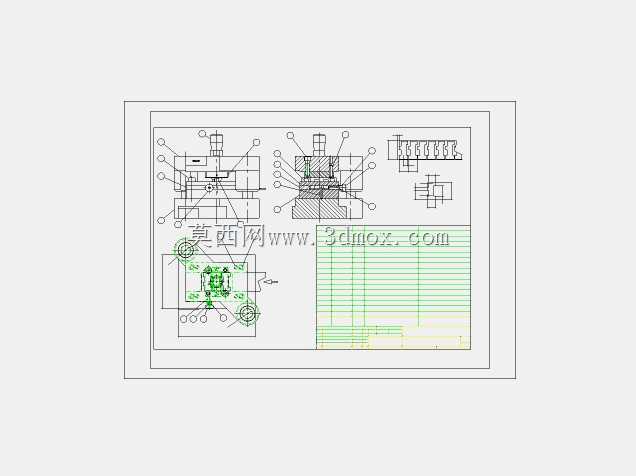

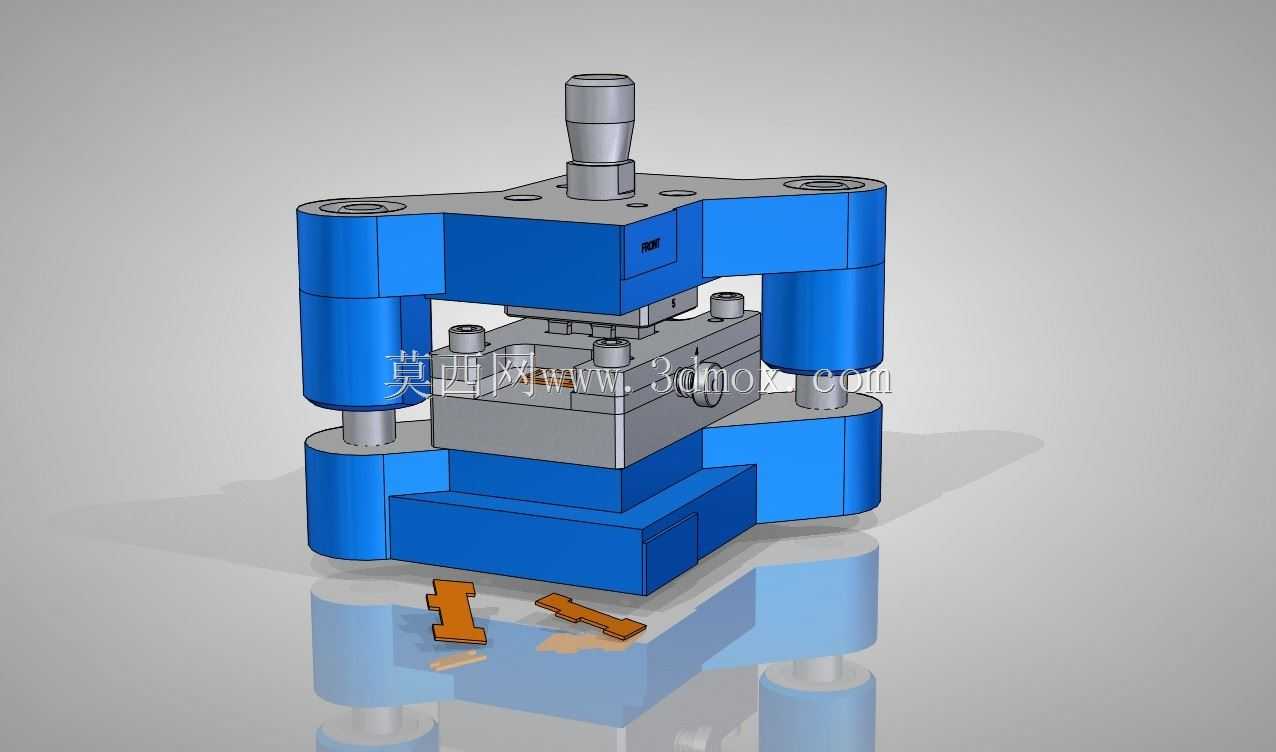

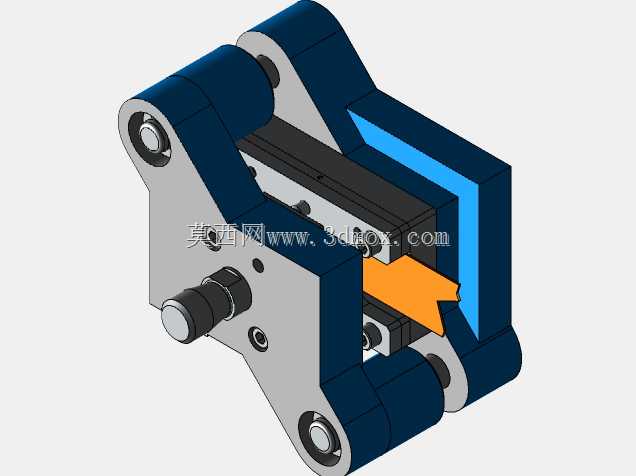

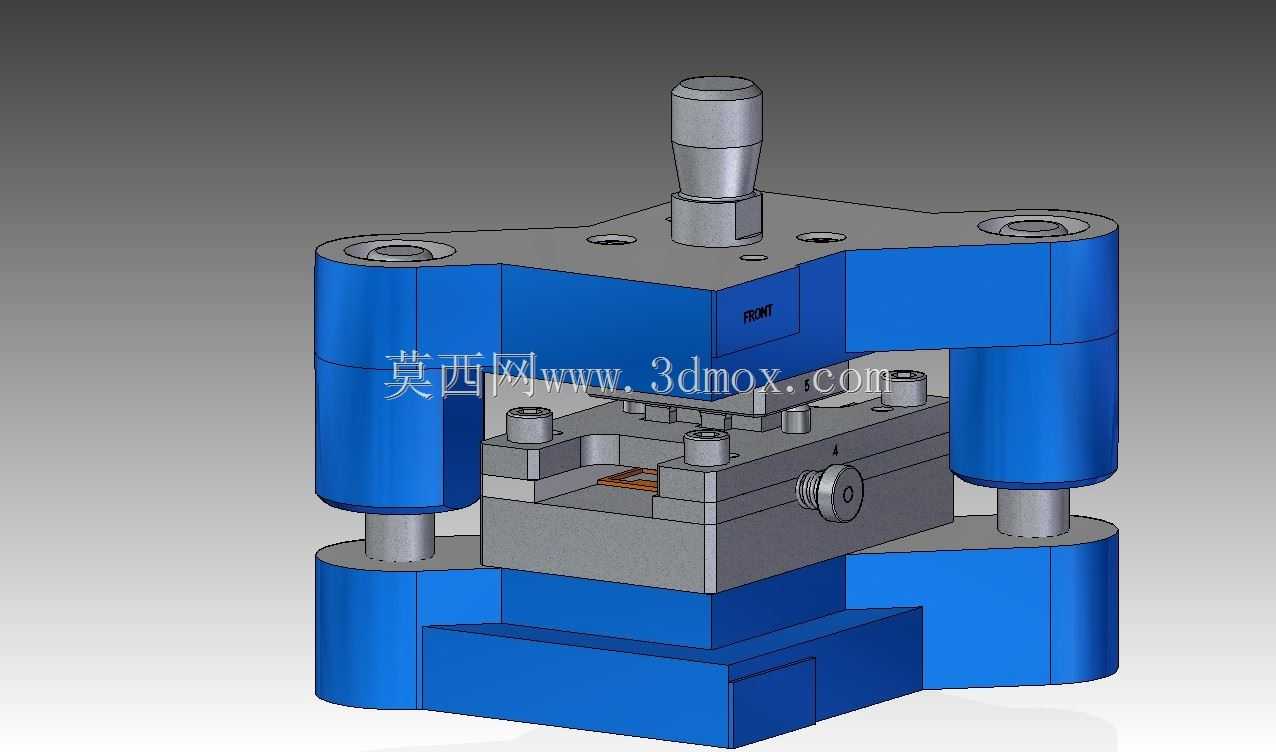

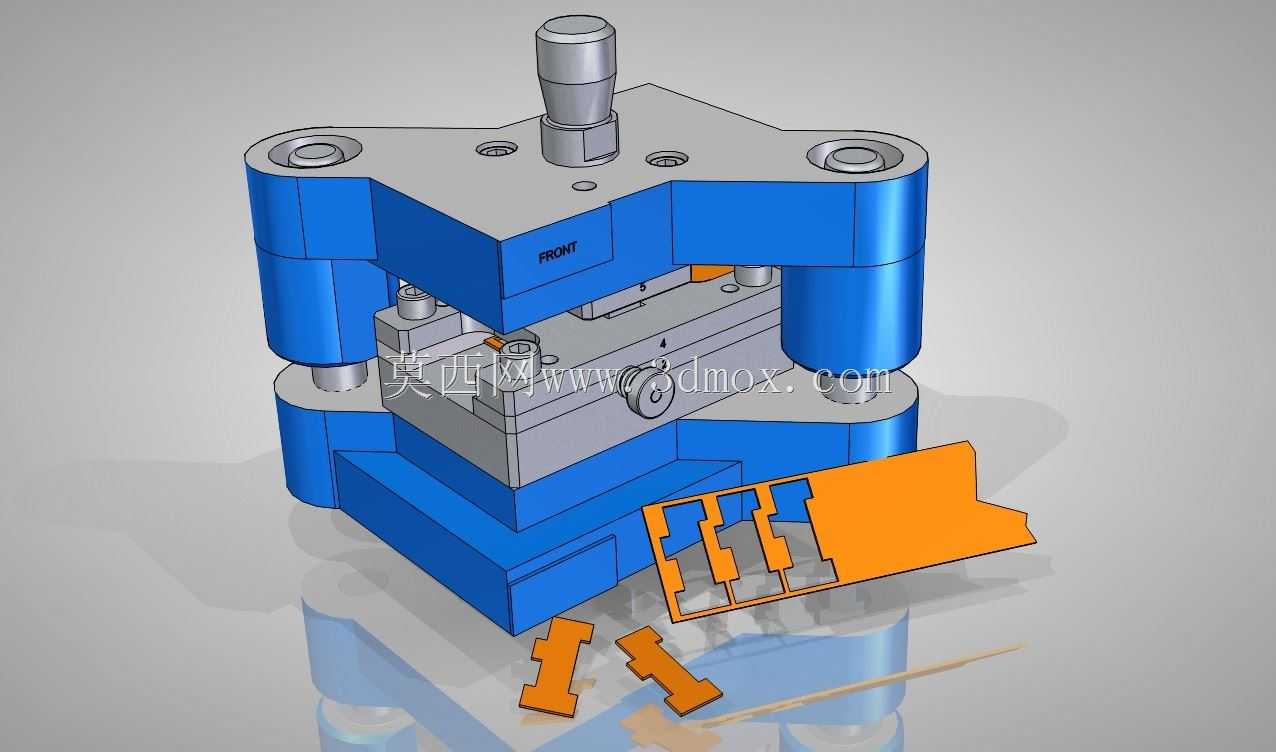

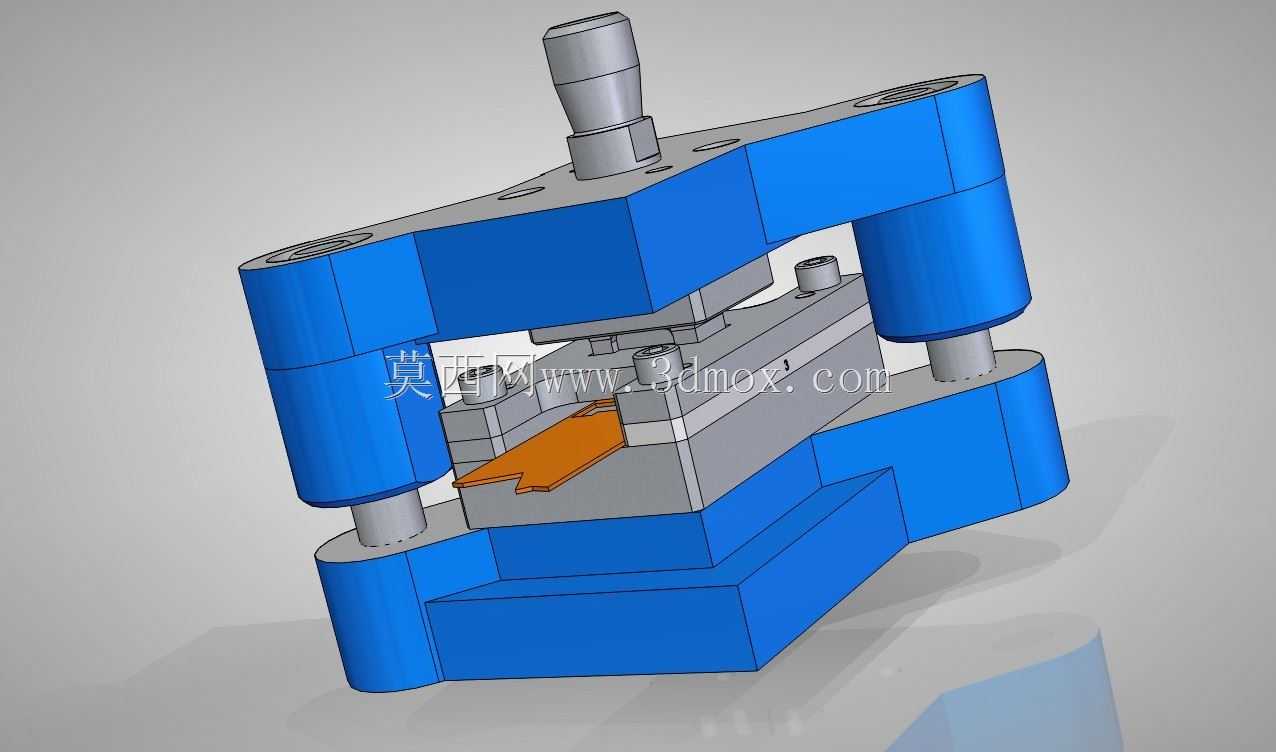

这套冲切工装主要应用于精密五金零部件的批量冲压生产场景，常见于消费电子五金结构件、小型家电金属配件、低压电器接触片等薄金属板材的连续冲切工序，能够在普通开式压力机上完成安装适配，实现条料的精准送进定位与单次冲切成型，替代传统单工序分散裁切的低效加工模式，大幅降低小尺寸五金件生产过程中的定位误差与材料损耗。整套模具采用中间导柱模架的经典结构布局，上下模座通过四根对称布置的滑动导柱实现合模导向，导柱与导套采用间隙配合设计，合模过程中能够自动校正上下模的对位偏差，保证凸模进入凹模的刃口间隙均匀一致，避免冲切过程中出现啃模、毛刺过大的问题。模具顶部设置的模柄与压力机滑块安装孔适配，能够快速完成设备端的装夹固定，上下模座的安装孔位匹配常规压力机的工作台T型槽间距，无需额外制作过渡转接板即可完成安装固定。模具自带的初始停止机构，能够在条料首次送进时实现精准的初始定位，配合模具内部设置的侧刃与挡料销结构，可实现连续送料过程中的步距精准控制，操作人员只需将条料沿导料板送入模腔，初始停止机构会在首次送料到位后触发定位锁定，后续冲切过程中配合步距定位结构即可完成连续作业，无需反复调整送料位置。模具的工作区域设置了独立的凸模固定板与卸料板结构，卸料板采用弹性卸料设计，合模冲切前能够先将条料压紧在凹模表面，避免薄料冲切过程中出现材料翘曲、移位的问题，冲切完成后弹性元件带动卸料板将箍在凸模上的废料顺利卸下，保证条料能够顺畅送进至下一工位。从结构布局来看，整套模具的闭合高度适配多数中小吨位普通压力机的装模空间范围，模架整体采用对称式结构设计，安装时无需额外调整重心平衡，上下模的合模行程范围内无突出干涉结构，能够适配自动化送料机构的对接需求，可搭配滚轮送料器实现无人化连续冲压生产。冲切完成的制件会沿凹模的落料孔滑落至模具下方的接料盒内，废料则通过导料板末端的排料槽导出，生产过程中无需频繁停机清理模腔，能够有效提升连续生产的作业效率，同时刃口部分采用快换式结构设计，长期使用磨损后只需更换凸凹模镶块即可快速恢复生产精度，降低模具的维护成本与停机时长。
