桌面可调式显示器支撑摇臂结构设计

项目分类:3D模型 发布时间:2021-06-03 ID:193881
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计
  • 桌面可调式显示器支撑摇臂结构设计

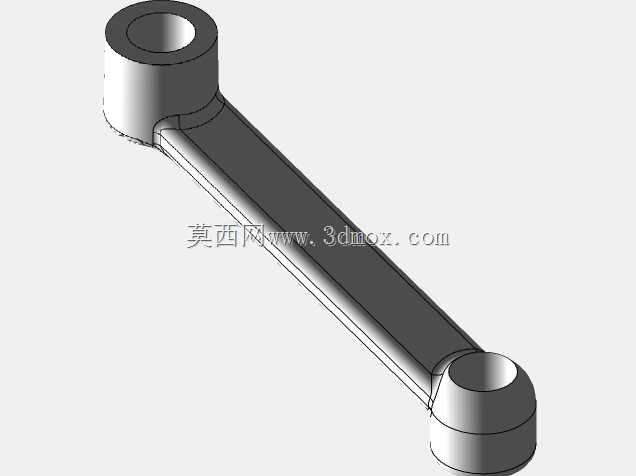

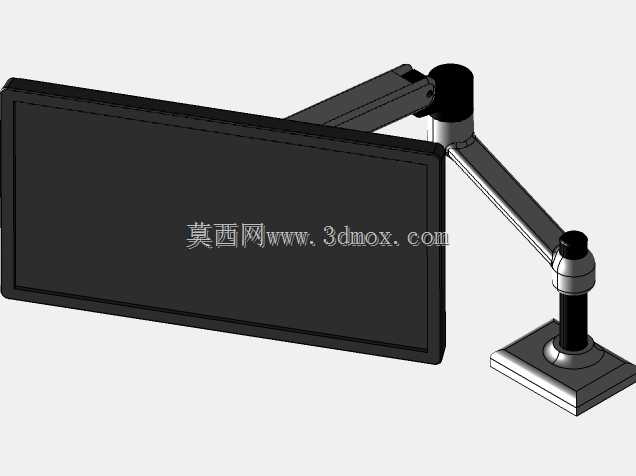

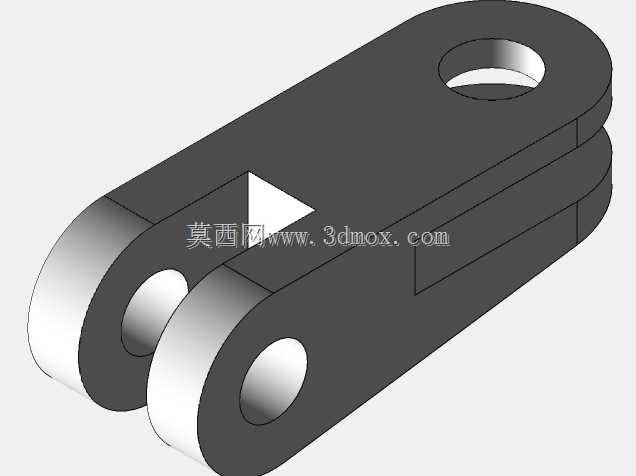

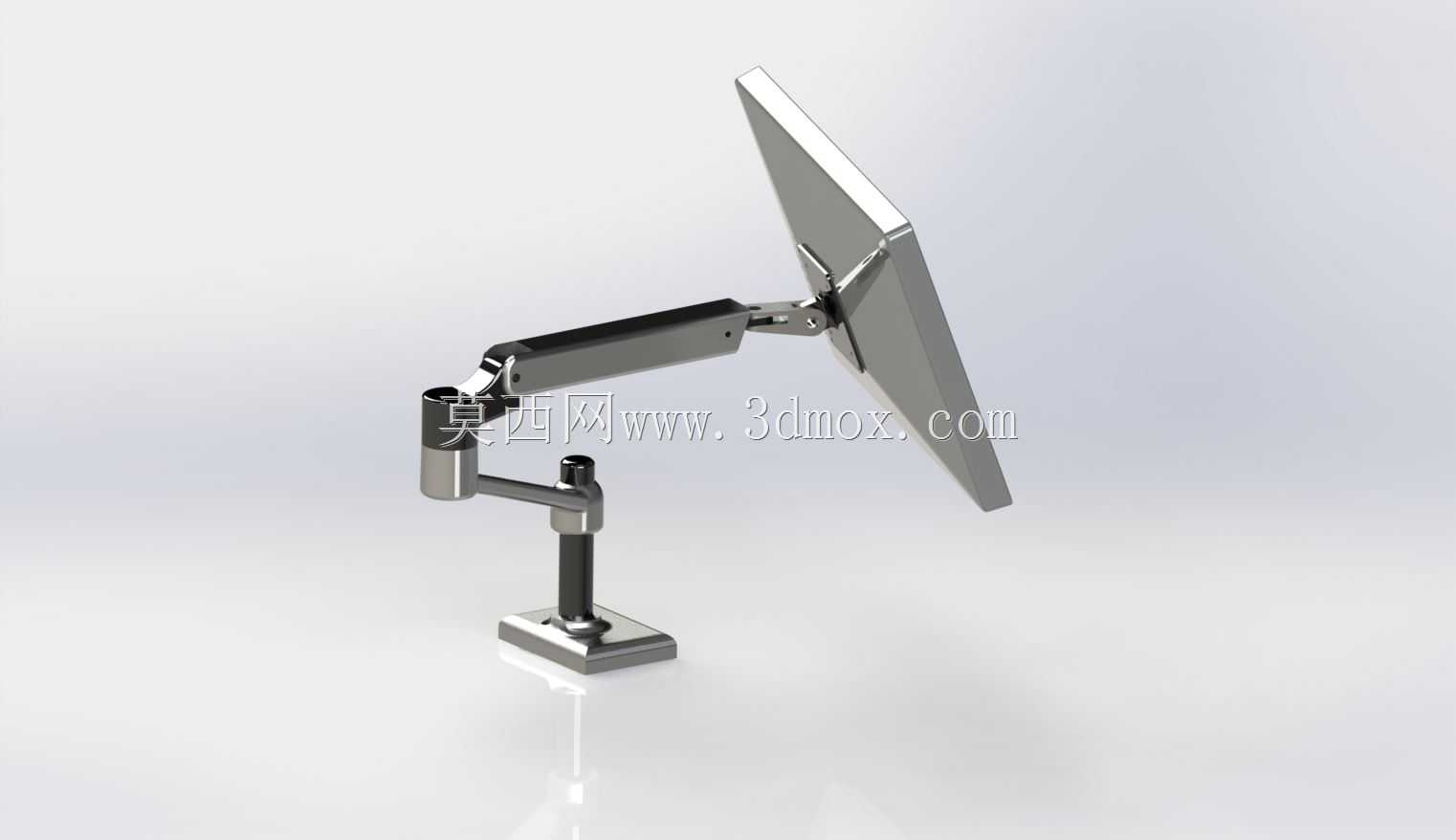

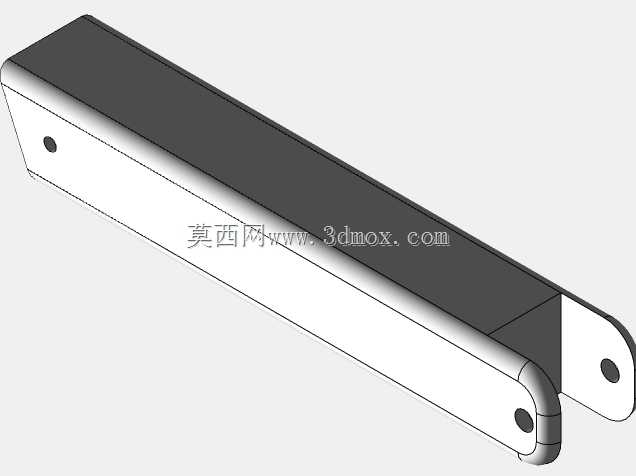

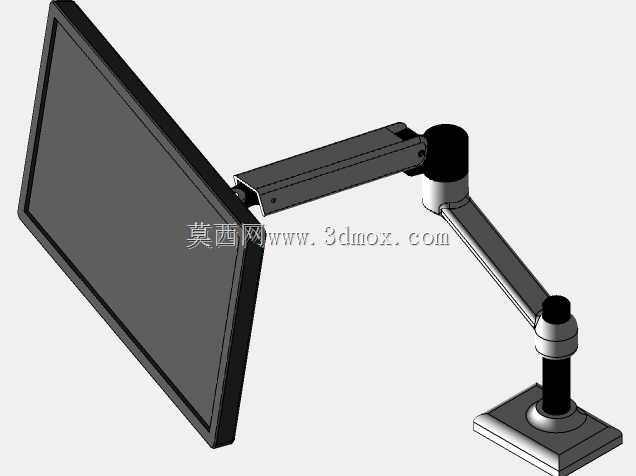

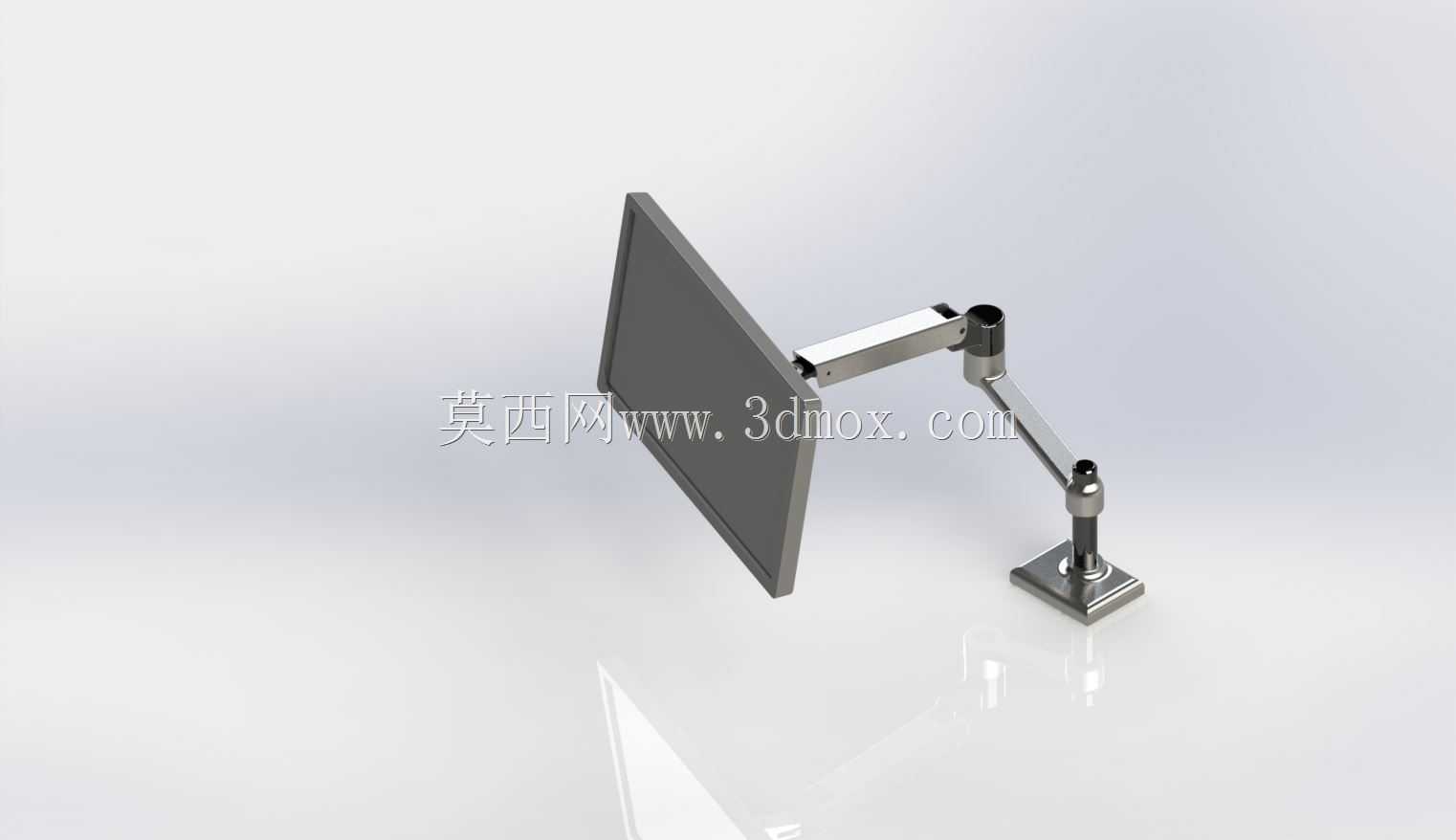

这款显示器支撑摇臂是面向桌面办公、工业操控台、医疗工作站等多场景设计的屏幕承载构件,核心用途是替代传统固定显示器底座,释放桌面占用空间,同时为使用者提供灵活的屏幕位置调节能力,适配不同身高、坐姿、观看距离下的视觉需求,减少长期伏案盯屏带来的颈椎、肩部劳损问题。从功能特性来看,该摇臂采用多段铰接式结构,上臂与下臂均内置阻尼调节结构,可实现屏幕高度在垂直方向30厘米范围内的无级升降,水平方向支持左右各180度的旋转调节,屏幕连接端支持俯仰角度正负15度调整、横竖屏360度旋转切换,能够覆盖坐姿办公、站立办公、屏幕内容分享等多种使用状态下的角度需求,铰接节点的阻尼经过匹配调校,调节时顺滑无卡顿,调整到位后可保持位置稳定,不会出现屏幕自行下沉、偏移的问题。在设计思路上,这款摇臂优先考虑了承载稳定性与操作便捷性的平衡,底座采用夹持式与穿孔式双安装方案,夹持式安装可直接固定在厚度10到50毫米的桌面边缘,无需对桌面进行打孔破坏,穿孔式安装则适合厚度更大、需要更高安装稳定性的场景,安装边界预留了足够的走线空间,摇臂内部设计有隐藏式走线槽,可将显示器的电源线、信号线收纳在臂身内部,避免桌面线缆杂乱缠绕。臂身主体采用铝合金材质搭配表面磨砂处理,在保证结构强度的同时控制整体重量,底座与桌面接触位置配有防滑橡胶垫,避免安装时刮伤桌面漆面,同时增大摩擦力提升安装牢固度。整体结构的受力经过优化,下臂与底座连接的转轴位置承担主要承重,通过内置的弹簧平衡机构抵消屏幕重量带来的下压力,即便是大尺寸、大重量的显示器,也能实现轻松的单手调节操作,无需额外拧动锁紧旋钮。在安装边界设计上,摇臂完全收拢时距离桌面安装点的水平伸出距离最小为12厘米,完全展开时最大水平伸出距离可达50厘米,能够适配24到34英寸、重量在3到12公斤范围内的常规显示器,屏幕安装孔位兼容通用的VESA75*75、100*100标准孔距,无需额外定制转接件即可完成安装,适配绝大多数市售桌面显示器产品。
