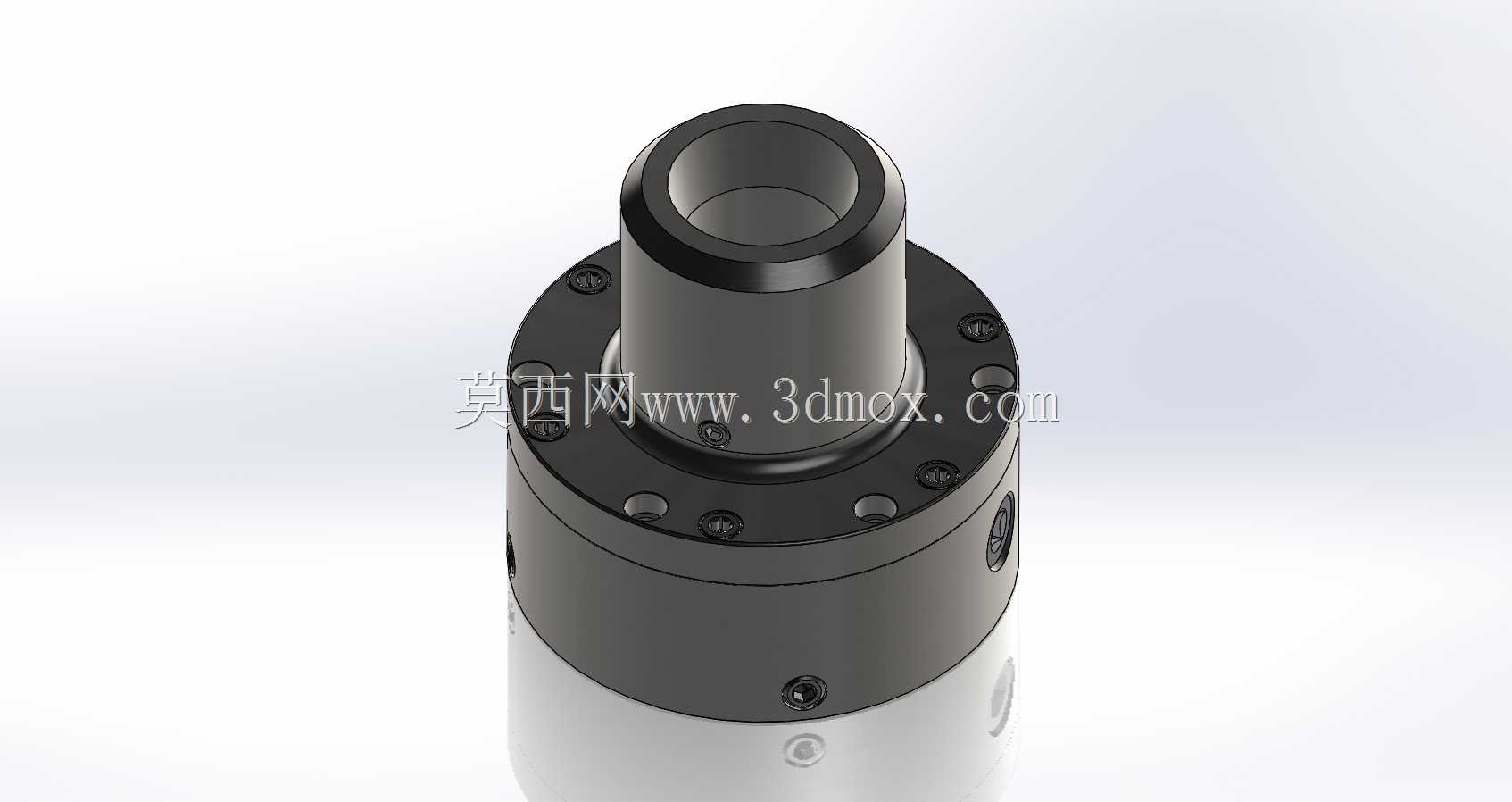

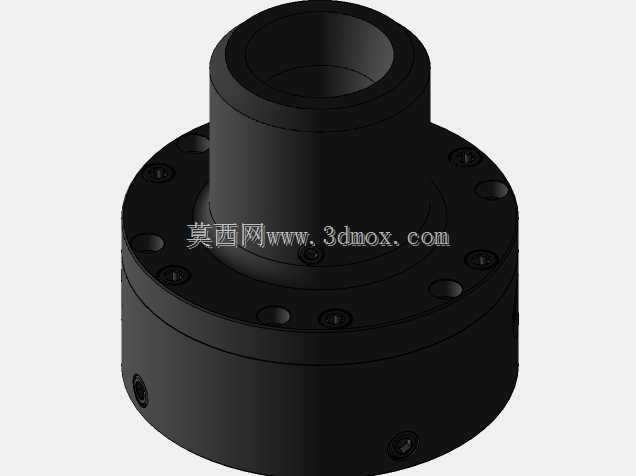

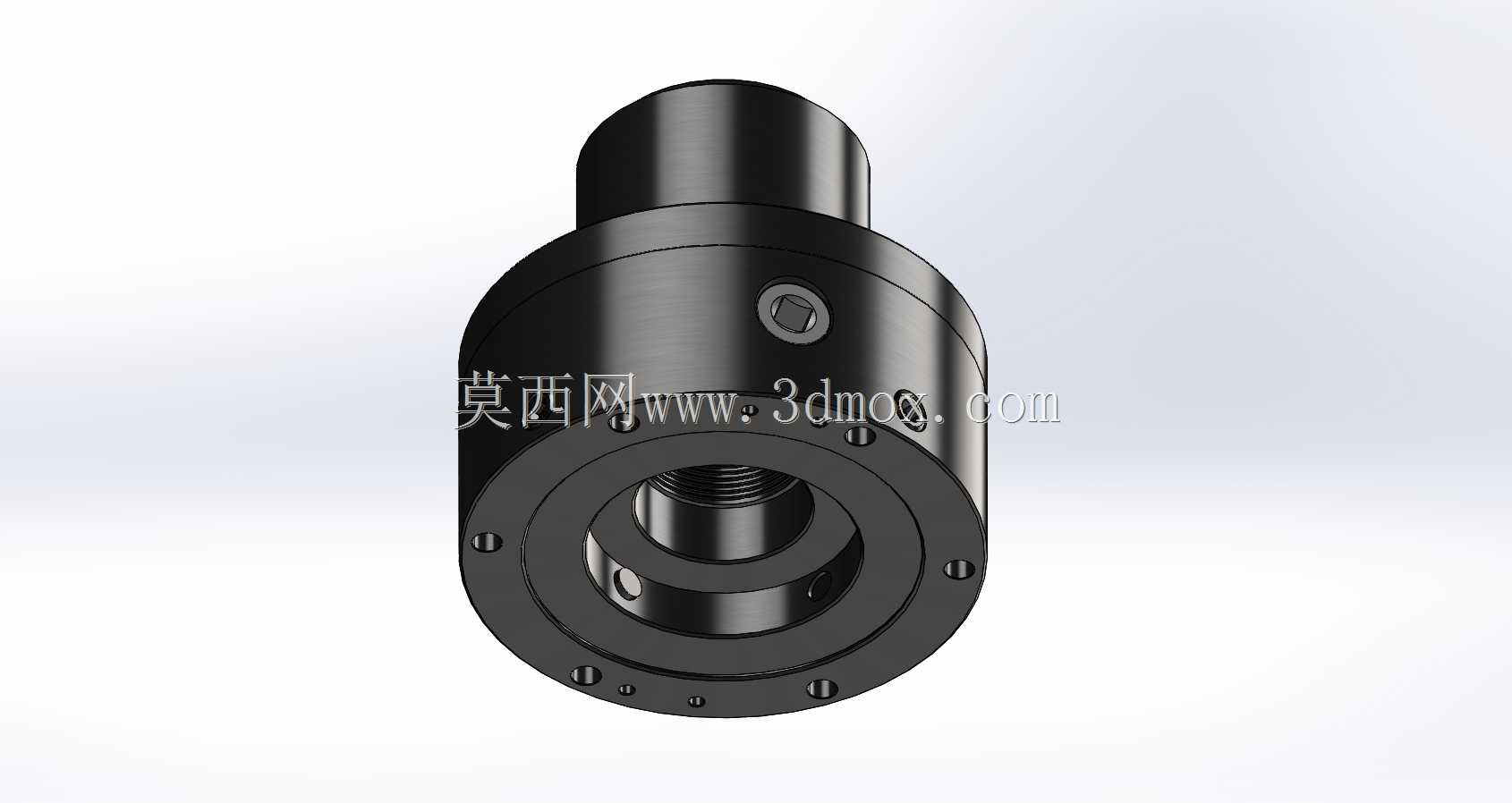

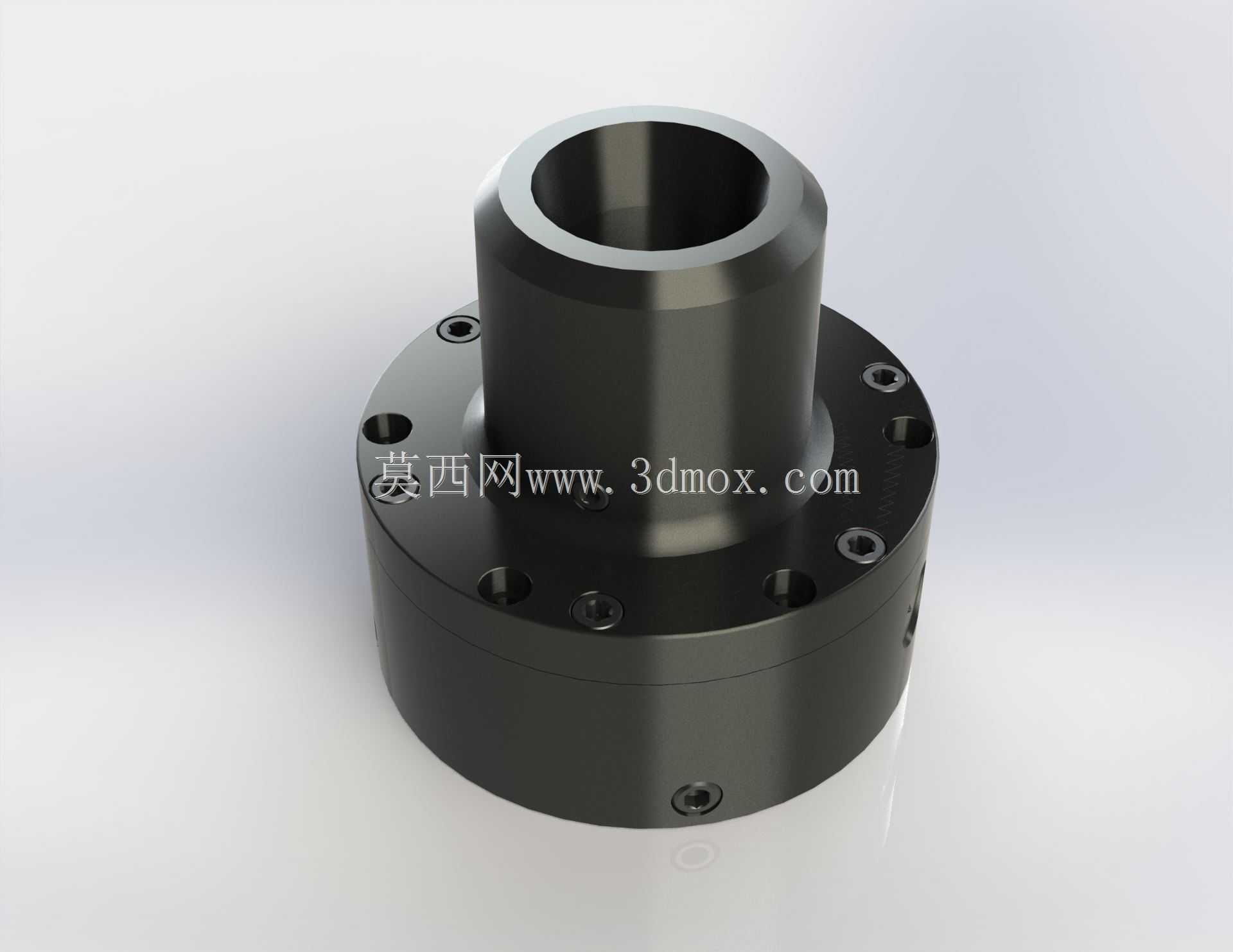

Lexair扳手操作式16C夹头夹座结构

该款夹头夹座是面向车床棒料加工场景开发的专用夹具承载部件，主要适配16C规格标准弹簧夹头，通过扳手操作即可实现夹头的锁紧与松脱动作，在中小批量轴类、套类零件的车削加工环节应用广泛，既可以配套普通卧式车床的主轴端部安装使用，也能够适配数控车床的工装改造需求，为回转类零件提供稳定的径向夹紧定位，避免加工过程中工件出现窜动、偏摆问题，保障零件加工的同轴度与尺寸精度。从实际功能特性来看，该夹座采用扳手操作的机械式锁紧结构，无需额外配置液压、气动动力源即可完成装夹动作，对于没有配备自动夹紧系统的普通车床、小型台式车床适配性极强，操作门槛低，车间一线操作人员无需经过复杂培训即可快速上手，锁紧过程中夹紧力可通过扳手操作力度灵活调整，针对不同材质、不同壁厚的棒料工件都能匹配适宜的夹紧力，既避免夹紧力过小导致的工件飞脱风险，也能防止夹紧力过大造成薄壁工件变形报废。从设计思路层面，该夹座采用分体式法兰连接结构，底部法兰盘作为安装基准面，周向均匀布置多组安装螺孔，能够与不同规格的车床主轴端盖实现精准对接，安装时仅需通过螺栓将法兰盘锁紧在主轴端部即可完成固定，无需对原有车床结构进行破坏性改造，适配性极强；中部的夹头容纳腔严格按照16C夹头的外形尺寸做公差匹配，保证夹头装入后与主轴回转中心的同轴度控制在微米级，减少装夹带来的找正时间；上部的锁紧套与内部的锁紧锥面配合，当通过扳手转动锁紧套时，锥面会均匀挤压夹头的弹性收缩段，让夹头沿径向均匀收拢，实现对工件的全周抱紧，夹紧力分布均匀，不会出现局部应力集中导致的工件夹伤问题。从安装边界与尺寸设计来看，法兰盘的外径、安装孔的孔位间距都严格匹配常见车床主轴的安装尺寸标准，整体轴向长度经过优化，在保证足够结构强度的前提下尽可能缩短主轴悬伸长度，降低主轴高速回转时的不平衡量，减少加工过程中的振动，提升零件加工的表面质量；夹座的外壁做了发黑防锈处理，能够适应车间切削液飞溅、油污较重的工作环境，长期使用也不会出现锈蚀卡滞问题；周向预留的锁紧操作缺口位置经过人体工学优化，扳手操作时不会与法兰安装螺栓、主轴周边附件产生干涉，操作空间充足，装夹工件时动作流畅无阻碍。在实际生产场景中，这类扳手操作式夹头夹座特别适合维修车间、小型加工坊的多品种小批量生产场景，更换不同内径的16C夹头即可快速适配不同直径的棒料加工，夹具切换效率高，无需复杂的调整找正步骤，能够有效缩短单件加工的辅助时间，提升小型零件车削加工的整体生产效率，同时机械式的锁紧结构故障率极低，日常仅需定期清理锥面的切屑残渣、涂抹少量润滑脂即可长期稳定工作，维护成本极低。
