宠物食品托盘划线机结构设计方案

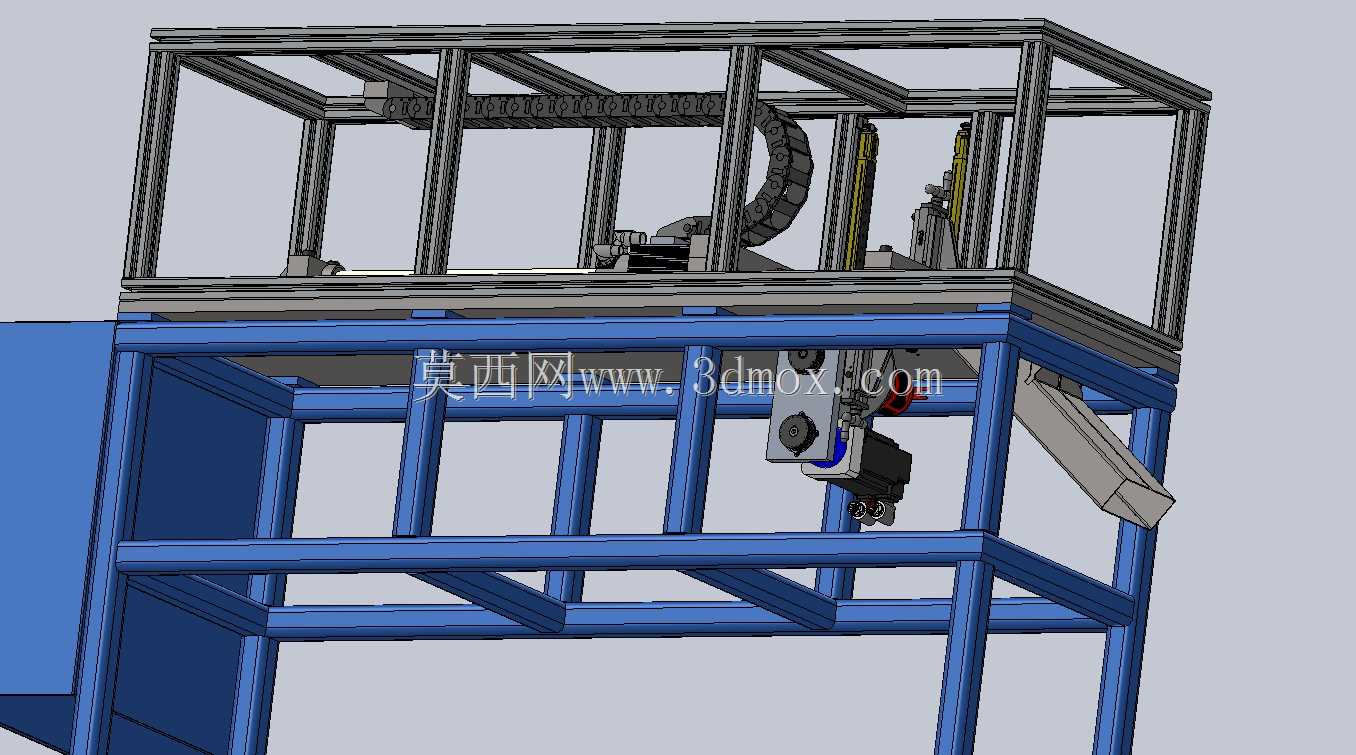

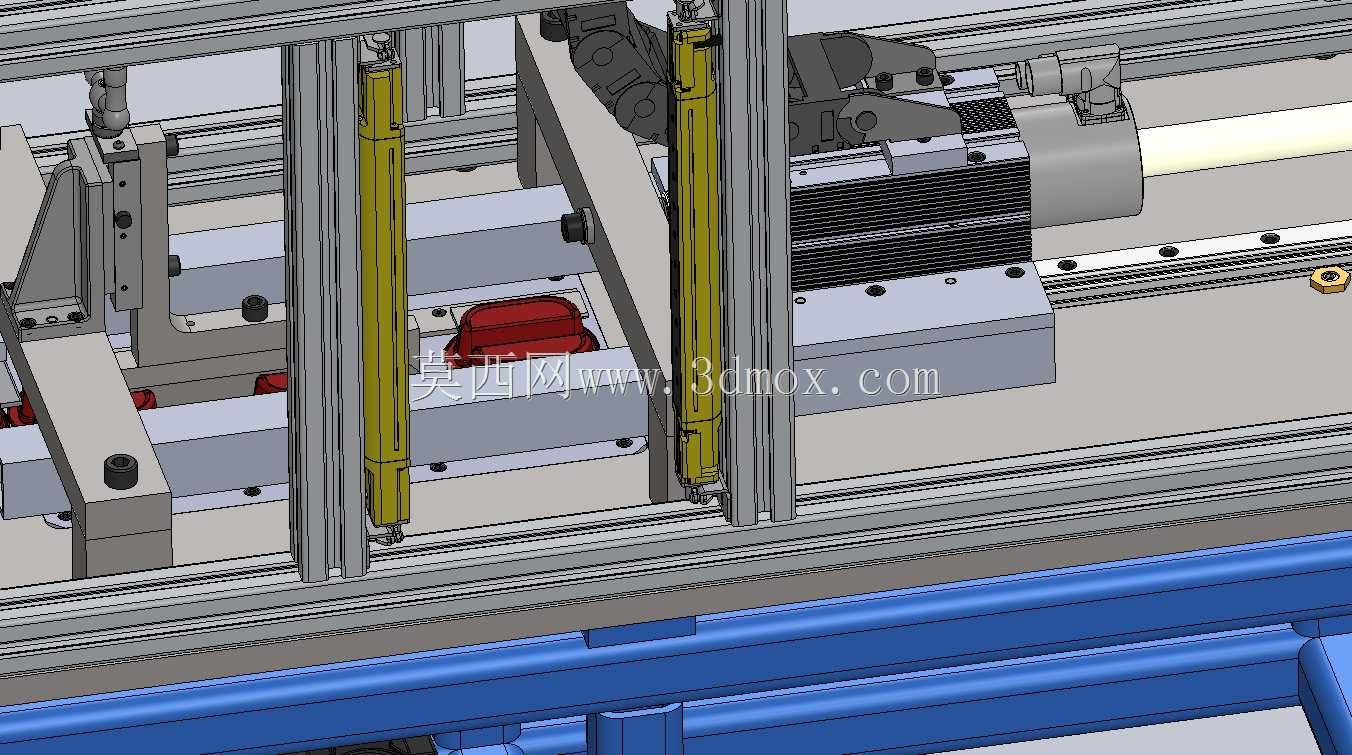

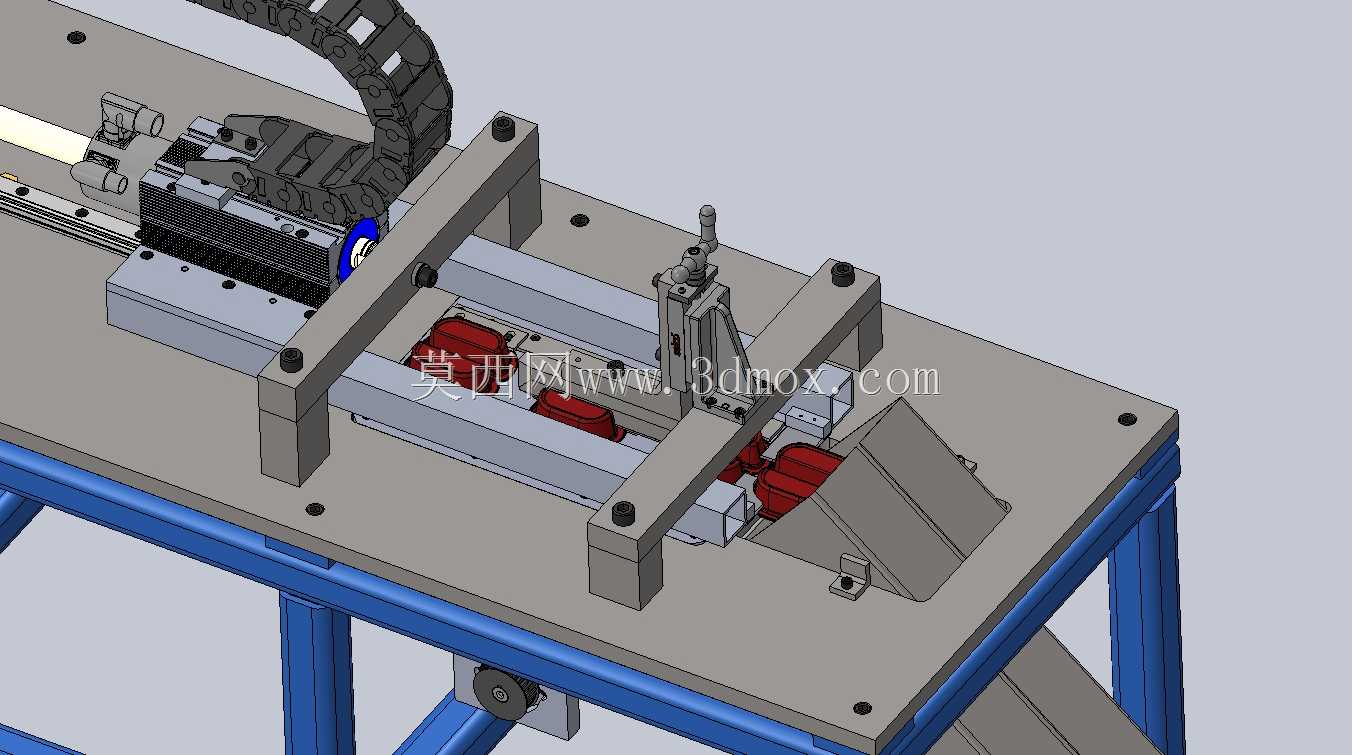

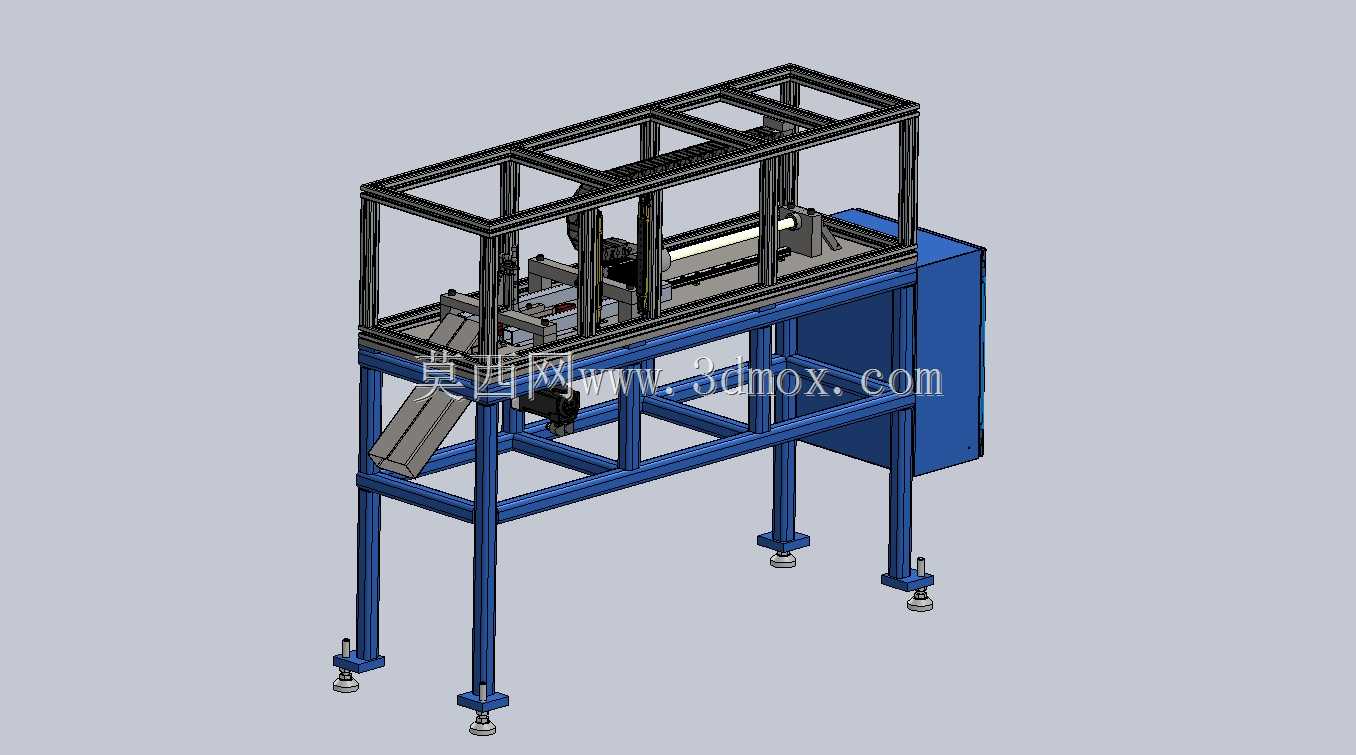

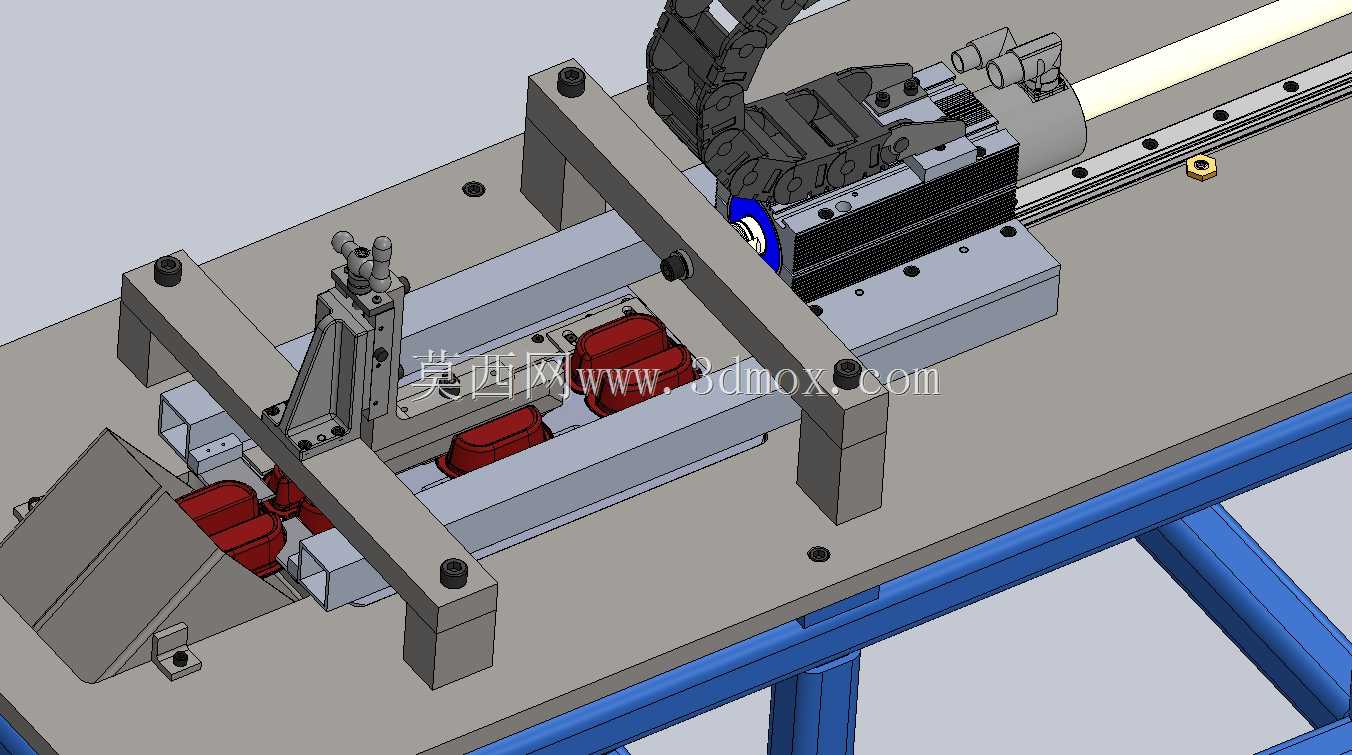

这款划线设备主要面向宠物食品加工生产场景，针对宠物用塑料食品托盘的划线工序设计，可在托盘热封、裁切前完成精准的划线作业，为后续的托盘易撕结构加工、定位标识印制提供稳定的工艺基准，适配中小型宠物食品生产车间的托盘预处理工位，也可作为工艺验证设备用于托盘加工方案的落地演示。设备实际用途聚焦于塑料食品托盘表面的精准划线作业，替代传统人工划线的低效、精度差问题，可在连续输送的托盘表面完成指定位置的直线划线，划线位置偏差可控制在极小范围内，满足宠物食品包装的标准化生产要求，同时可通过调整划线组件的位置适配不同尺寸规格的塑料托盘，兼容平边、卷边等多种常见托盘结构。在功能特性上，设备采用直线电机作为核心驱动单元，驱动划线执行组件高速往复移动，移动速度可达110英寸每秒，单次划线行程的移动耗时仅约0.02秒，可匹配高速输送的托盘产线节拍，不会出现工位等待的产能瓶颈；机架采用工业铝型材拼接搭建，整体结构刚性充足且自重较轻，底部配置可调式支撑脚杯，可在不平整的车间地面完成调平安装，保证设备运行时的稳定性；设备一侧设置倾斜出料导槽，完成划线的托盘可顺着导槽滑入下一工位，无需额外配置转接输送结构；上部设置透明防护框架，既可以观察内部划线作业状态，也能避免作业过程中异物进入划线区域，保障运行安全。设计思路上，整体采用模块化布局，将驱动单元、划线执行单元、托盘承载工位、出料导槽沿机架长度方向依次排布，各模块之间通过螺栓连接固定，后期维护时可单独拆卸对应模块，无需拆解整机构架；驱动单元外置独立防护柜体，将电气控制元件与作业区域隔离，避免塑料碎屑、灰尘进入电气腔造成元件故障；划线组件的安装位置预留了多组调节孔位，可根据不同托盘的划线位置需求，快速调整划线头的横向、纵向位置，无需重新加工安装结构，缩短换型调试的时间。外形尺寸与安装边界方面，设备整体为长条形立式结构，长度适配常规15英寸行程的直线电机安装需求，宽度方向预留了操作人员上下料的操作空间，高度符合人体站立作业的舒适操作区间，安装时仅需在地面预留对应长宽的平整区域，无需额外预埋固定螺栓，通过底部脚杯调平后即可通电运行，设备侧边预留电气接口位置，可直接对接车间生产线路，安装部署门槛较低，适配多数中小型生产车间的工位布局要求。
