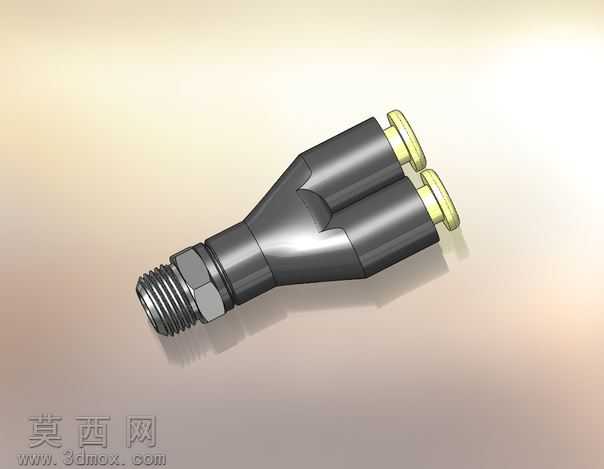

Y型三通快插外丝气动管接头设计

本作品为Y型三通快插外丝气动管接头三维模型，建模过程采用SolidWorks软件完成，整体遵循气动管路接头的行业通用尺寸规范，适配5/32规格气动软管与1/8NPT外螺纹连接端口。建模阶段先以旋转凸台命令构建接头主体的外轮廓基体，主体采用Y型分叉结构，单端外螺纹接口与双端快插接口呈对称分叉布局，分叉过渡段采用大圆角顺滑曲面过渡，避免管路流体输送过程中产生过大的流阻，同时提升接头整体的结构强度，减少应力集中风险。外螺纹部分采用螺旋线扫描切除命令生成标准NPT锥管螺纹牙型，严格匹配锥管螺纹的锥度参数与牙距尺寸，保证螺纹连接的密封性能与装配适配性。快插接口部分依次构建卡簧安装槽、密封胶圈卡槽、管端定位台阶结构，还原快插接头的内部装配逻辑，快插端口的金属压环采用薄壁拉伸特征构建，边缘做倒角处理，模拟真实产品的压装固定结构。材质渲染阶段，接头主体金属部分采用镀镍锌合金材质，调整材质的反射粗糙度参数，呈现哑光金属的细腻质感，表面添加细微的磨砂纹理贴图，还原工业五金件的真实表面处理效果；快插端口的锁紧压环采用黄铜材质，调整金属色泽为暖金色，与主体的银灰色金属形成视觉区分；密封胶圈部分采用黑色丁腈橡胶材质，设置较低的反射值与较高的粗糙度，模拟橡胶材质的哑光弹性质感。整体渲染采用柔和的侧上方打光方案，添加环境HDR贴图提供真实的环境反射，突出接头各部分的结构轮廓与材质差异。设计过程中重点考量接头的装配合理性，各部分壁厚保持均匀一致，分叉位置的壁厚做加厚处理，承受管路压力时不易出现开裂失效；快插接口的内部尺寸严格匹配对应规格软管的外径，保证插管后的锁紧密封性；外螺纹端的六角拧紧台采用对称平行平面设计，尺寸适配标准扳手的开口尺寸，方便实际安装时的拧紧操作。模型整体结构完整，无多余特征，各部分尺寸比例协调，既还原了真实Y型气动接头的全部结构细节，也通过合理的建模顺序保证了特征树的可编辑性，可直接用于管路装配模拟、产品展示渲染或工程图纸导出使用。
