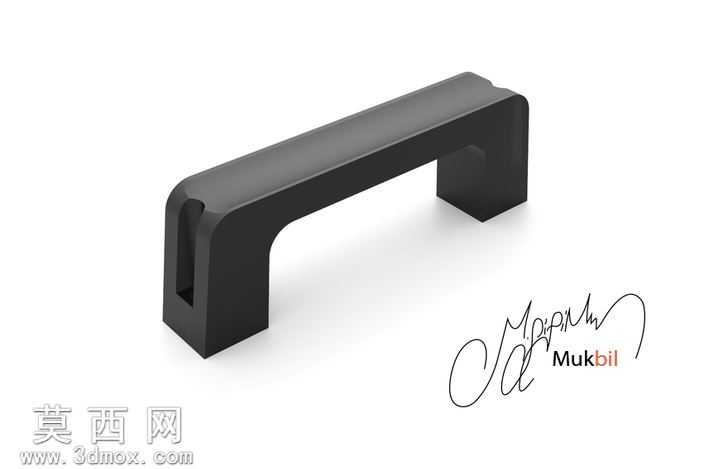

黑色U型塑料机用操作手柄结构设计

本作品为工业设备配套的U型塑料操作手柄三维模型，建模阶段采用参数化特征建模逻辑，先绘制手柄主体的截面轮廓草图，通过拉伸特征生成基础桥型结构，再对两端安装座进行细节特征构建：在安装座内侧设计开槽结构，用于适配设备安装时的卡扣或紧固件让位，避免安装过程中出现结构干涉。建模全程严格控制拔模角度，所有竖直面均设置1.5度的脱模斜度，匹配注塑成型的工艺要求，防止注塑生产时出现粘模、拉伤塑件表面的问题。圆角处理遵循工业操作件的安全设计规范，手柄握持面的外边缘全部采用R3-R5的大圆角过渡，既消除锐边防止操作人员握持时划伤手部，也能优化注塑过程中的熔体流动路径，减少填充时的应力集中，降低塑件成型后翘曲变形的概率。材质渲染阶段选用哑光黑色工程塑料材质，模拟常用的增强尼龙或ABS塑料的表面质感，调整材质的粗糙度参数至0.6，还原工业塑料件无高光、耐脏耐磨的视觉特性，同时对安装座的开槽内表面做轻微的纹理处理，区分不同结构面的视觉层次。结构设计上充分考虑人机工程学要求，手柄的桥身跨度、握持段的截面尺寸均参考成年人手部握持尺寸设定，握持段截面采用带圆弧过渡的类矩形设计，既保证握持时的贴合度，也提升长时间操作的舒适度；两端安装座的底面设计为平面结构，保证与设备安装面的贴合度，安装孔位的位置精度在建模时通过全局基准进行约束，确保装配时的同轴度要求。整体模型无冗余几何特征，所有结构均服务于实际使用与生产需求，既可以直接用于设备的虚拟装配验证，也可作为注塑模具设计的原始参考模型，适配各类通用机械设备、工装夹具的操作部位使用。
