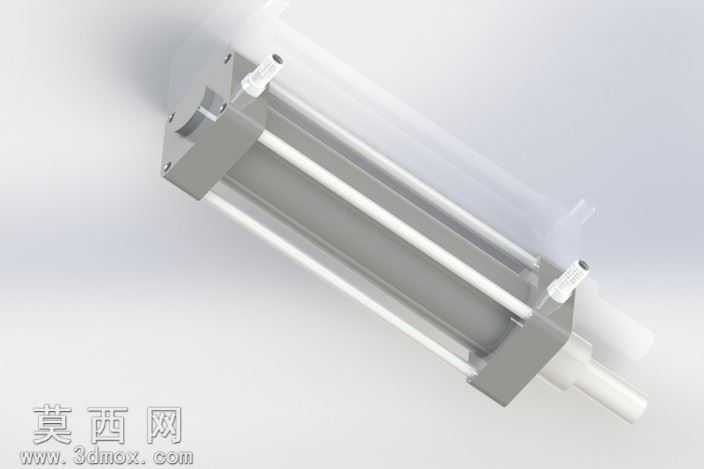

拉杆式标准气动气缸三维结构设计

本作品为拉杆式标准气动气缸的三维建模设计成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循气动元件的实际生产加工逻辑展开，从核心部件到辅助配件逐一完成参数化搭建。建模初期首先梳理标准气缸的整体结构组成，明确缸筒、前后端盖、活塞杆、活塞密封组件、拉杆紧固件、气路接头等核心部件的尺寸配合关系，所有尺寸均参考常规标准气缸的行业通用参数设定，保证各部件装配后不存在干涉问题。缸筒部分采用薄壁圆筒结构建模，内壁做光滑面处理模拟实际加工的高精度内孔表面，外壁保留均匀壁厚，前后端盖分别设计有与缸筒配合的定位止口，同时预留拉杆穿装孔位与气路接口安装位，端盖与缸筒的接触位置预留密封件安装槽位，还原实际产品的密封结构设计。活塞杆部分采用阶梯轴结构建模，与活塞连接的轴段设计有锁紧定位结构，伸出端做光滑圆柱面处理，活塞部件建模时还原了密封圈安装槽、导向环槽的细节结构，保证活塞在缸筒内的往复运动逻辑符合实际工作状态。四根拉杆沿缸筒周向均匀分布，两端通过螺纹结构与前后端盖锁紧，还原拉杆式气缸的紧固装配形式，两端气路接头采用标准快插接头结构建模，还原实际气动系统的连接接口形态。材质渲染阶段，缸筒部分采用半透明磨砂质感模拟铝合金硬质氧化后的视觉效果，端盖、活塞、拉杆等金属部件采用银灰色金属哑光材质，密封件部分采用黑色橡胶质感材质，活塞杆表面做亮面镀铬金属质感处理，接头部分采用工程塑料与金属结合的材质表现，整体渲染效果清晰区分不同部件的材质属性，直观呈现产品的材质构成。结构设计上充分考虑气缸的实际工作原理，预留了活塞往复运动的行程空间，各配合部件的公差间隙参考实际装配要求设定，既保证结构的完整性，也还原了产品的可动逻辑，能够直观展示标准拉杆气缸的内部构造与外部装配关系，可用于气动系统原理演示、机械设计教学参考、非标自动化设备选型参考等场景。
