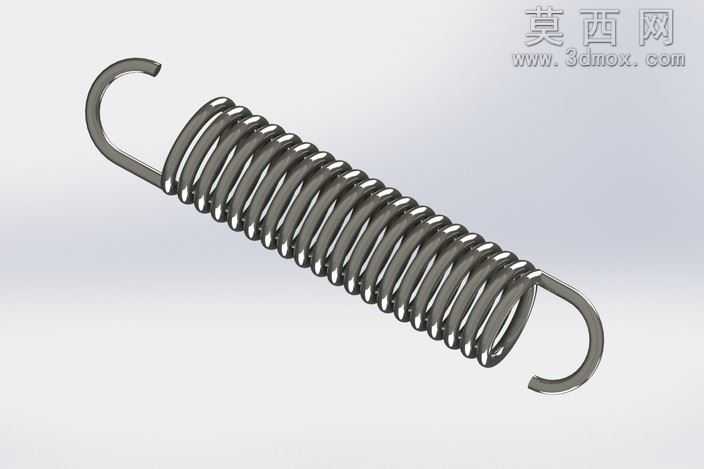

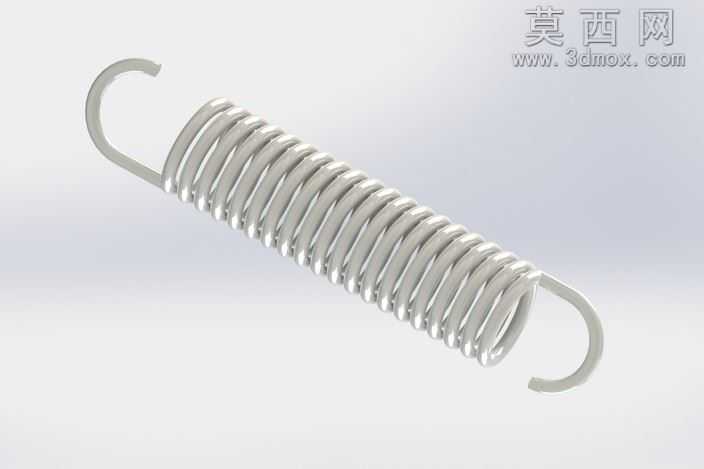

雕刻机用带挂钩拉力弹簧三维结构模型

本模型为雕刻机配套使用的带挂钩张力弹簧三维实体模型，建模过程严格遵循机械弹簧的设计规范，首先通过螺旋线扫描生成弹簧主体的螺旋簧体结构，精准控制弹簧的有效圈数、节距、簧丝直径、中径等核心参数，确保簧体的螺旋升角、圈间间隙符合拉伸弹簧的常规设计要求，两端的挂钩结构采用弯制成型的建模逻辑，分别在簧体两端延伸出圆弧形挂钩，挂钩的弯曲半径、开口尺寸经过参数化校准，保证挂钩与簧体的衔接处过渡平滑，无应力集中的建模缺陷。材质渲染方面采用金属弹簧常用的弹簧钢材质表现，调整材质的金属度、粗糙度参数，还原弹簧钢经过表面处理后的哑光金属质感，簧丝表面的光影过渡自然，能够清晰展现螺旋结构的层叠关系与曲面弧度，挂钩部分的弯折处做了圆角过渡处理，还原实际加工中弯折部位的工艺特征，避免尖锐棱角的不合理结构。结构设计上，该张力弹簧为典型的圆柱螺旋拉伸弹簧，两端挂钩为半圆钩环结构，这类结构的挂钩便于安装时与设备上的挂点快速连接，能够在工作过程中承受轴向拉力，当两端受到向外的拉力时，簧体产生弹性变形储存弹性势能，为雕刻机的相关运动部件提供复位、张紧的作用力，建模时充分考虑了弹簧在自由状态下的长度、挂钩的相对角度，确保安装时不会出现干涉问题。设计思路围绕雕刻机的实际使用场景展开，针对雕刻机运行过程中需要持续张紧、往复复位的功能需求，确定弹簧的刚度、行程等参数，建模过程中采用参数化设计方式，所有尺寸均可根据实际使用需求进行调整，模型的曲面质量高，无破面、重叠面等几何错误，可直接用于装配验证、运动仿真、工程图导出等后续工作，能够直观展现张力弹簧的外形特征与结构细节，为相关设备的设计选型、装配调试提供直观的三维参考。
