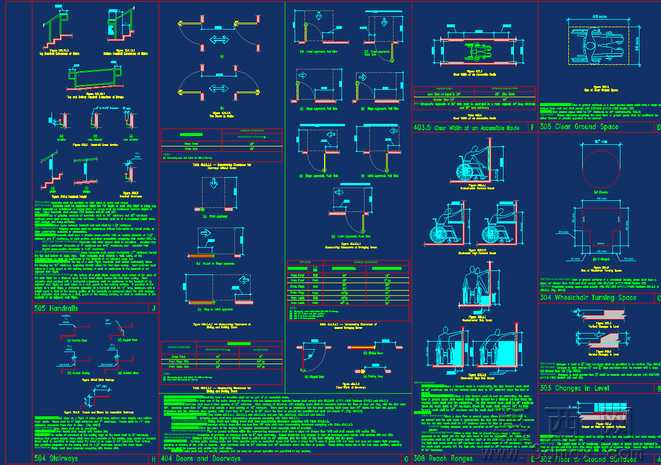

符合ANSI A117.1标准的无障碍设施CAD图纸

本套图纸严格遵循ANSI A117.1-2003无障碍设计标准编制，建模阶段首先梳理了美国无障碍设计规范中对公共建筑通行空间、辅助设施的全部强制要求，以1:1的实际工程比例搭建二维图纸框架，逐一校准每一处尺寸标注的公差范围，确保所有标注数值完全符合规范中对净空尺寸、操作空间、安装高度的硬性规定，避免出现尺寸偏差导致的合规性问题。参数设计环节覆盖了坡道坡度、扶手高度、通道宽度、卫生间无障碍隔间尺寸、门体开启净距、操作件安装高度等核心参数，每一项参数都对应规范条款逐一核验，同时补充了不同场景下的参数适配说明，比如不同走向坡道的扶手延伸长度、不同位置呼叫按钮的安装高度差，确保图纸可直接用于不同类型公共建筑的无障碍专项报审。图纸采用工程制图标准配色，不同图层分别对应轮廓线、尺寸线、标注文字、图例符号，打印输出时可清晰区分不同制图元素，无需额外调整图层属性即可满足施工出图要求。结构原理层面，图纸完整呈现了各类无障碍设施的构造逻辑，比如坡道的防滑面层构造、扶手的支撑固定方式、无障碍卫生间的洁具布局逻辑、通道转角处的通行缓冲空间设计，清晰标注了各构件的连接关系与安装顺序，施工人员可直接参照图纸明确各部分的施工要求。软件兼容方面，图纸为标准AutoCAD格式，可兼容AutoCAD2007及以上所有版本，同时支持导入中望CAD、浩辰CAD等国产CAD软件进行编辑修改，也可导出为PDF、DWF等格式用于报审交底，不会出现图层丢失、标注错乱、字体缺失的兼容问题。研发教学应用层面，这套图纸既可以作为建筑设计单位进行无障碍专项设计的参考模板，帮助设计人员快速掌握美标无障碍设计的核心要求，也可用于高校建筑类专业的无障碍设计课程教学案例，让学生直观理解规范条款在实际工程中的落地方式，同时还可作为建筑施工单位进行无障碍设施施工的技术参考，以及相关报审工作的参照资料，帮助相关人员快速熟悉无障碍建筑的报审要求。
