商业中心室内墙体构造节点CAD设计图纸

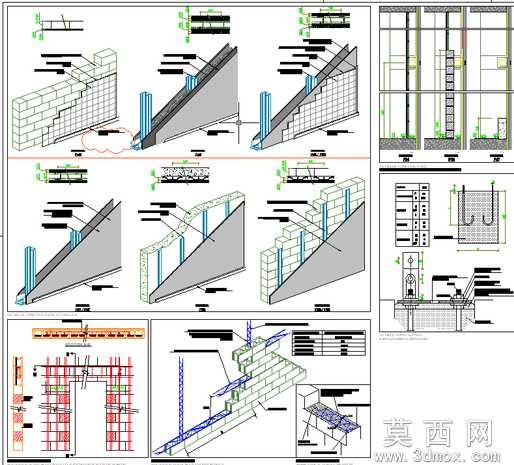

本套图纸为复杂商业中心室内墙体的建设构造节点详图，建模与绘图阶段严格遵循建筑制图统一标准，首先梳理商业空间室内墙的不同应用场景，涵盖普通砌块隔墙、斜向造型墙、门窗洞口加强墙、管线穿墙节点等十余种常见墙体构造形式，绘图前期先完成墙体基层、龙骨、填充层、饰面层的分层逻辑梳理，按照1:1的实际施工比例绘制各部分轮廓，对不同材质的交接位置做精准的线条区分，避免不同构造层的线条混淆。参数设计层面，图纸对每一处节点的尺寸做了精细化标注，包含砌块的排布模数、轻钢龙骨的间距、保温填充层的厚度、饰面板的安装留缝、穿墙套管的定位尺寸、斜墙的倾斜角度、门窗洞口的加强筋规格等核心参数，所有标注均符合商业建筑室内装修的施工验收规范，同时预留了不同饰面材料的安装调整余量，适配不同商业空间的装修需求。渲染与材质表达层面，图纸采用建筑制图标准的填充图案区分不同材质，砌块墙体采用标准斜格加砖块纹理填充，轻钢龙骨采用金属实心填充，保温层采用点状纹理填充，防水涂层采用粗实线标识，饰面层采用细实线区分，不同材质的图例清晰可辨，无需额外说明即可快速识别各构造层的材质属性，打印输出时可保证不同线宽、填充图案的辨识度，满足现场施工读图的需求。结构原理层面，图纸完整呈现了室内墙从基层连接到面层安装的全流程受力逻辑，包含墙体与建筑结构楼板、梁、柱的连接固定方式，斜向造型墙的斜撑加固结构，门窗洞口的钢筋混凝土加强框构造，管线穿墙处的防火封堵做法，不同材质墙体交接处的防开裂处理措施，清晰展示了各构造配件的连接关系与受力传递路径，可直接指导现场施工的工序排布。软件兼容层面，本套图纸为标准AutoCAD格式，兼容AutoCAD2007及以上所有版本，同时可导入天正建筑、浩辰CAD等国内主流建筑设计软件进行二次编辑，也可导出为PDF、图片等格式用于技术交底、方案汇报，模型文件无冗余图层、无外部参照依赖，打开即可直接编辑修改，适配不同设计人员的软件使用习惯。研发教学应用层面，本套图纸可作为室内设计、建筑施工技术专业的教学案例，帮助学习者掌握室内墙体构造节点的绘图逻辑与施工要点，也可作为商业空间装修项目的参考模板，设计人员可直接调用对应节点调整参数后用于实际项目，同时也可供施工单位作为技术交底的参考资料，帮助施工人员快速理解复杂墙体的构造做法，减少现场施工的错漏问题，提升装修施工的效率与质量。
