标准模块化桁架支撑单元结构设计

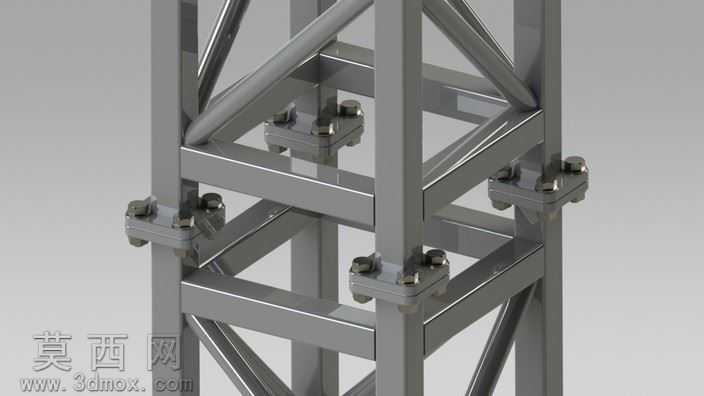

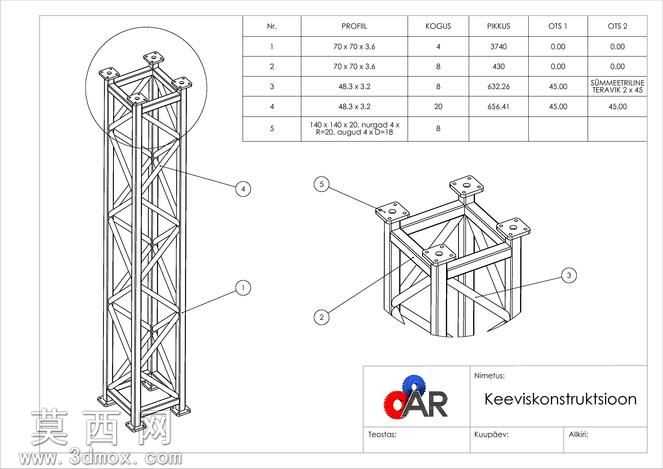

本桁架支撑单元采用三维参数化建模方式完成整体设计，建模过程中严格遵循钢结构型材拼接的工程规范，先以基准坐标系定位四根竖向主型材的安装位置，再依次搭建横向连接型材与斜向加强撑杆，所有构件的拼接节点均做了对齐约束，确保各型材端面贴合无错位，整体装配精度符合工程施工的公差要求。模型完整还原了桁架的节点连接结构，顶部与底部的方形连接法兰板预留了标准安装孔位，可实现多段桁架单元的快速拼接组装，斜向撑杆采用交叉排布方式，在不额外增加整体重量的前提下大幅提升结构的抗扭与抗剪性能，避免竖向承重时出现侧向形变。建模时对不同规格的型材做了参数化配置，主立柱采用方管型材，横向连接杆与斜撑根据受力位置匹配对应壁厚的型材规格，所有型材的切割角度均经过精准计算，保证拼接处焊缝位置贴合紧密，无多余突出结构。材质配置上为整体结构赋予了碳钢金属材质，还原了钢结构构件的哑光金属质感，对连接法兰的安装孔做了细节倒角处理，避免工程安装时出现应力集中问题。设计思路上采用标准化模块化的设计逻辑，单段桁架单元可作为独立支撑构件使用，也可通过端部法兰快速拼接成不同高度的支撑塔架，适配舞台搭建、临时支撑、设备支架等多种场景的使用需求，模型同时还原了构件的明细规格表，清晰标注了每类型材的截面尺寸、使用数量与长度参数，可直接用于生产下料参考，整体结构受力路径清晰，竖向荷载通过主立柱传递至底部法兰，水平荷载通过交叉斜撑分散至各连接节点，结构稳定性强，构件通用性高，可大幅降低现场安装的施工难度与构件备货成本。
