三轮车辆后桥传动车轴结构设计

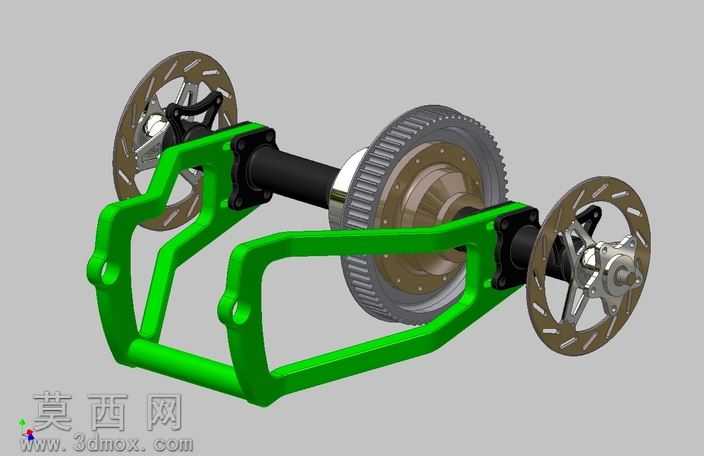

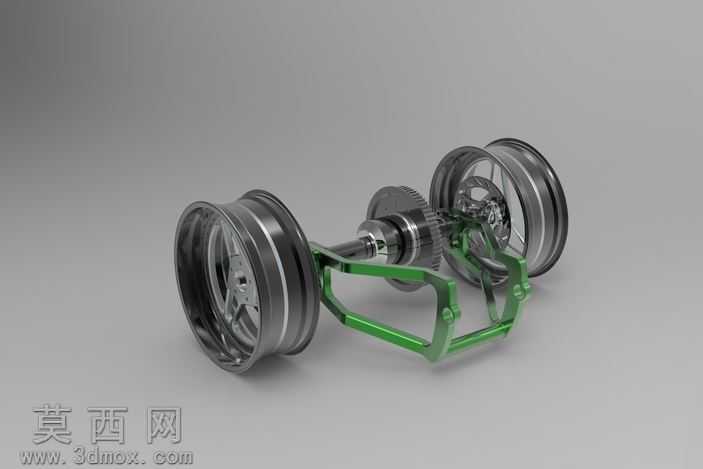

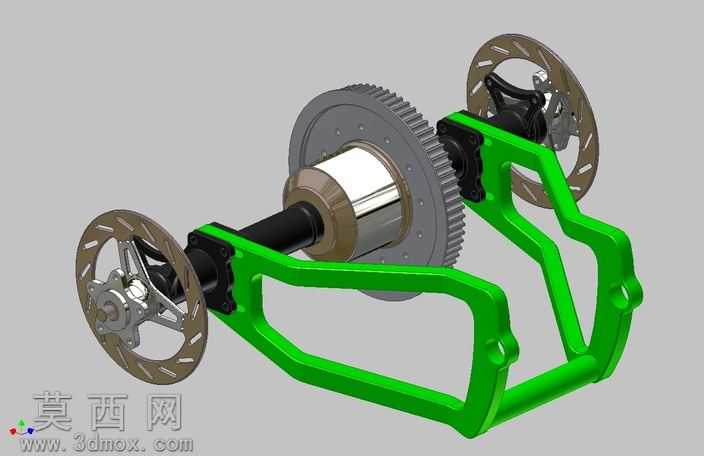

本作品为三轮车辆后桥传动车轴的三维结构设计，建模过程中严格遵循三轮车辆传动系统的实际工程尺寸比例，对车轴总成的各个部件进行了精细化的参数化建模。首先针对核心的传动承载结构，对中央差速器总成进行了分层建模，还原了大直径从动锥齿轮的齿形轮廓、差速器壳体的安装定位结构，确保齿轮与车轴半轴的同轴度装配关系完全符合机械设计规范，半轴采用空心轴结构建模，在保证传动扭矩承载能力的前提下还原了轻量化的设计特征。两侧的碟刹制动系统建模细节完整，还原了刹车盘的通风散热槽、制动卡钳的活塞安装位、轮毂连接法兰的螺栓孔位分布，确保制动部件与半轴端部的装配定位精准无干涉。绿色的后桥支撑车架采用弯管结构建模，还原了管材弯折的圆弧过渡特征、端部与半轴套管连接的法兰安装面、支架上的工艺减重孔与安装定位孔，支架的轮廓完全贴合差速器与半轴的外围轮廓，既保证了支撑结构的强度，又规避了与传动、制动部件的运动干涉。材质渲染阶段，针对不同部件的实际材质属性进行了区分设置：车架支架采用亮绿色金属烤漆材质，调整了漆面的反光度与粗糙度参数，还原了金属漆面的饱满质感；半轴套管、差速器壳体、制动卡钳采用哑光铸铁与铸钢材质，还原了金属加工件的哑光金属质感；刹车盘采用耐磨铸铁材质，还原了刹车盘表面的磨砂磨损质感；传动齿轮采用调质钢材质，还原了齿面的精加工金属光泽。整体装配结构完整还原了三轮车后桥的动力传递路径：动力输入至中央差速器后经两侧半轴传递至轮毂，同时集成了碟刹制动安装位与车架连接位，结构布局紧凑合理，各部件的装配间隙、连接关系均符合实际车辆的装配要求，可用于三轮车传动系统的结构展示、装配教学以及相关结构的优化设计参考，建模过程中对所有配合面进行了干涉检查，确保各部件在装配状态下无结构冲突，转动部件预留了合理的运动间隙。
