电动剪式升降作业平台结构设计

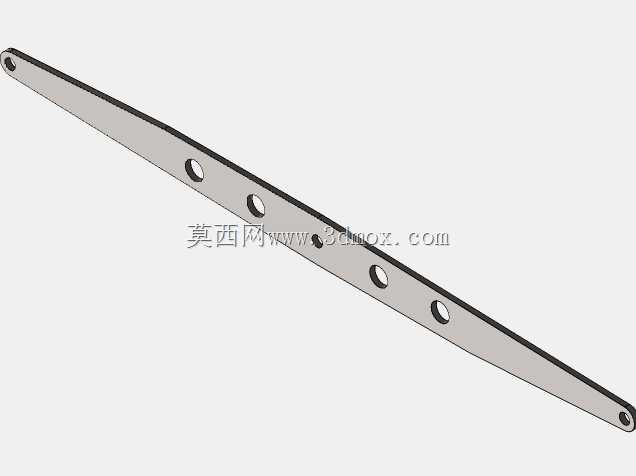

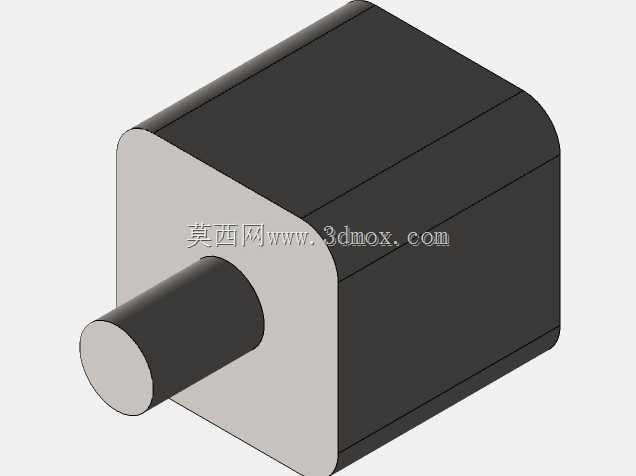

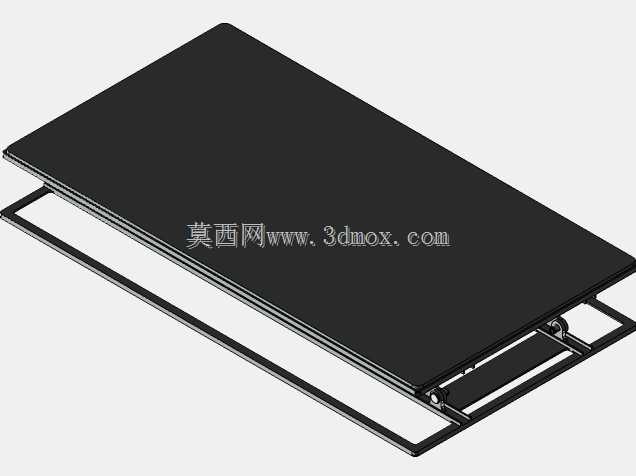

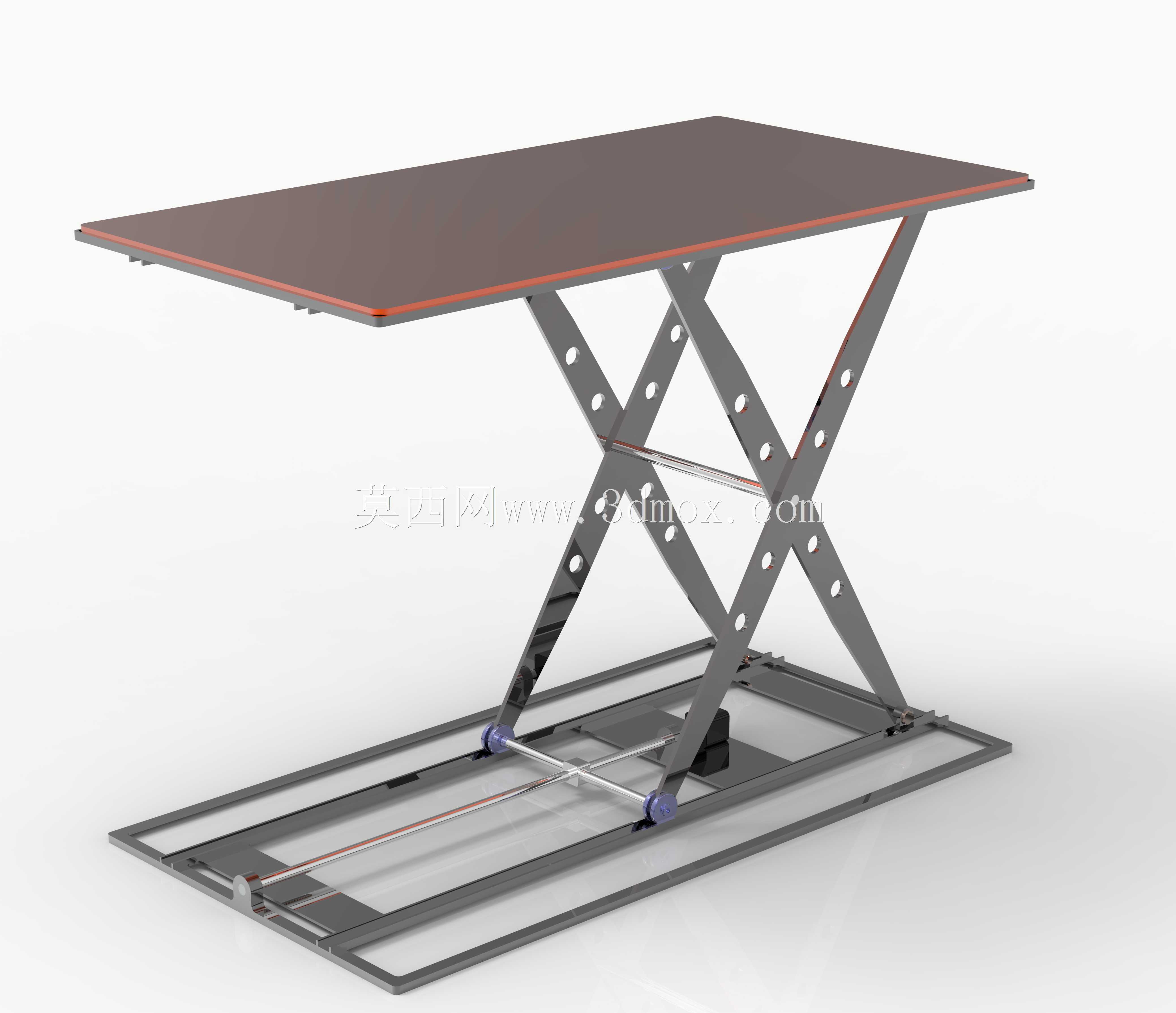

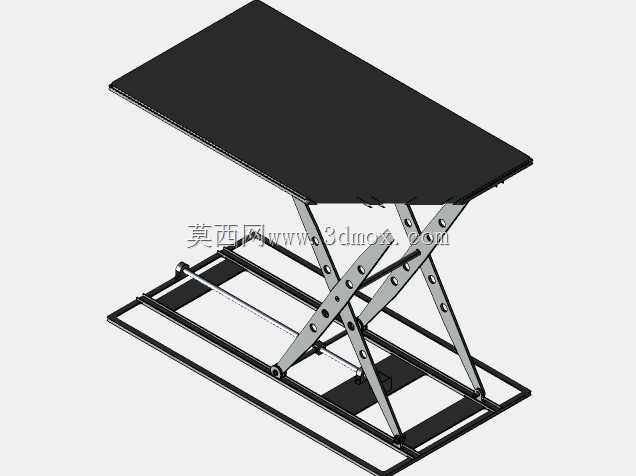

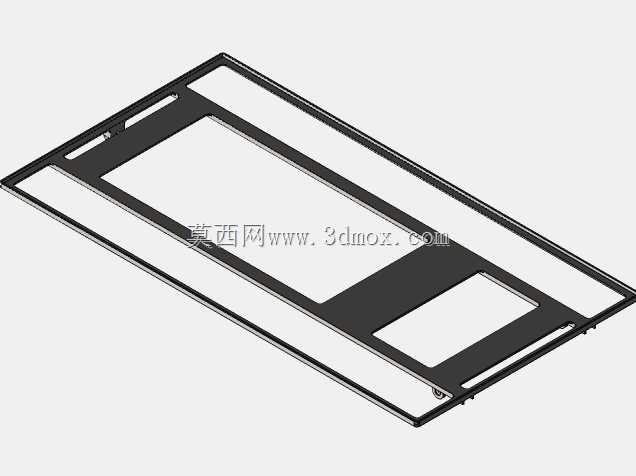

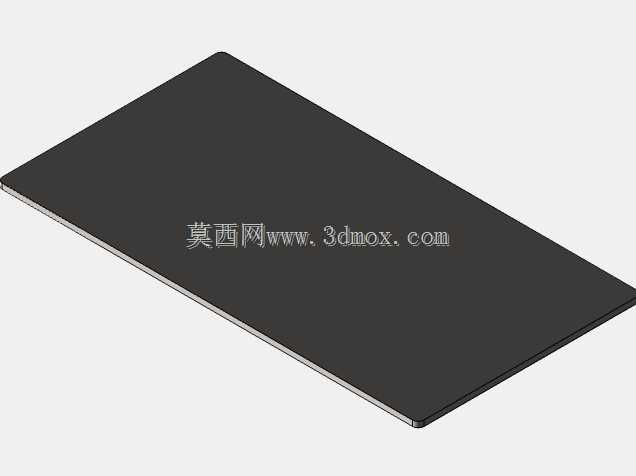

这款电动驱动的剪式升降作业平台，主要面向轻型物料举升、工位高度调节、小型装配作业等场景使用，常见于电子装配车间、仓储分拣区域、实验室作业工位、小型加工生产线等需要灵活调整作业高度的场所，能够替代传统固定高度工作台，解决不同作业场景下的高度适配需求，减少操作人员反复弯腰、抬手的无效动作，降低长期固定姿势作业带来的职业劳损风险，同时也可用于轻型货物的短距离垂直转运，适配100公斤以内的负载举升需求。设备整体采用剪叉式铰接支撑结构，底部为矩形框架式安装底座，上方为平整的矩形承载台面，剪叉臂采用带减重孔的高强度型材加工而成，铰接点处配置耐磨轴套与润滑结构，保证升降过程中铰接转动顺畅无卡滞，长期使用也不会出现明显的晃动间隙。驱动部分采用电动推杆配合直线导轨传动结构，通过电机驱动推杆伸缩，带动剪叉臂绕铰接点转动，从而实现台面的平稳升降，相比液压驱动结构，电动驱动的方案无需配置液压泵站与油路，不存在液压油泄漏污染作业环境的问题，日常维护成本更低，升降过程的启停控制也更加精准，能够在行程范围内任意高度位置锁定，满足不同作业的高度需求。在设计过程中，首先围绕额定100公斤的负载要求，对剪叉臂的型材截面、铰接点销轴直径、底座框架的抗弯强度进行了受力校核，保证满载状态下结构变形量控制在合理范围内，不会出现台面倾斜、结构失稳的问题；其次对升降行程进行了合理规划，最低高度适配常规坐姿作业需求，最高高度满足站立操作的舒适高度区间，覆盖绝大多数轻型作业的高度调节范围；同时在底座框架上预留了固定安装孔位，既可以直接放置在平整地面使用，也可以通过膨胀螺栓将底座固定在地面，提升大负载举升时的整体稳定性；台面边缘做了包边防护处理，避免台面上放置的工具、物料从边缘滑落，底部传动区域设置了防护挡板，防止作业过程中异物卷入传动机构造成设备故障或人员伤害。整体结构布局紧凑，收起状态下整体高度较低，不会占用过多的存储空间，安装时不需要对使用场地进行特殊改造，只要地面平整即可快速部署使用，传动结构的传动效率高，升降过程运行平稳，噪音低，适合在对环境噪音有要求的车间、实验室等场所使用。
