管道内检测螺钉式爬行巡检装置结构

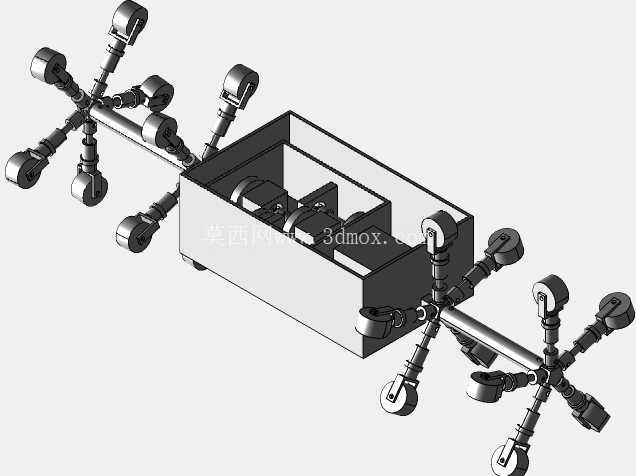

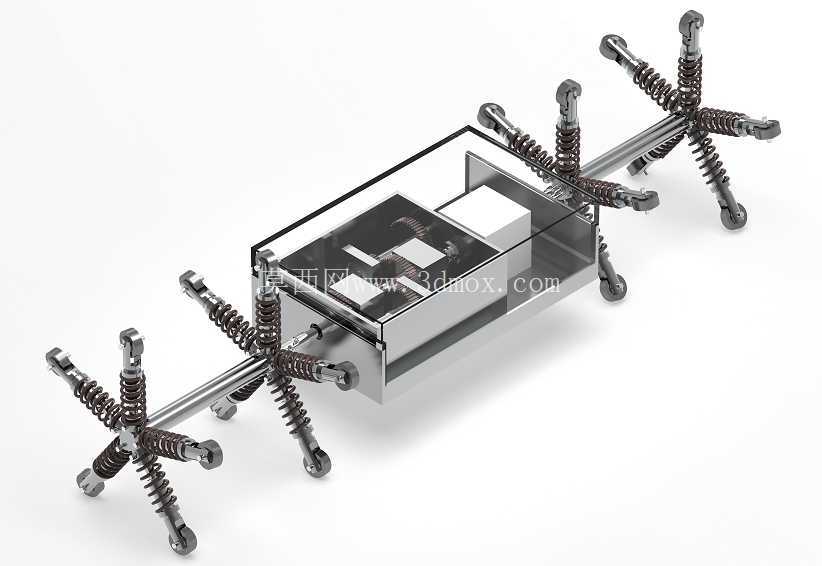

　　在油气输送、市政给排水、工业工艺管线的运维场景中，管道内部缺陷检测、淤积排查、焊缝巡检长期依赖人工进入或大型牵引设备作业，面对小口径、长距离、存在弯管变径的管线，传统作业方式要么受空间限制无法进入，要么容易刮伤管道内壁防腐层，这套螺钉式爬行机构正是针对这类窄空间内管作业场景开发的行走执行结构。从结构布局来看，整机采用中心舱体加周向辐射式行走足的设计思路，中心舱为长方体框架结构，上部采用透明防护盖板预留检测传感器、控制板卡的安装空间，可根据作业需求搭载视觉检测模块、壁厚测量探头、漏磁检测传感器等不同作业负载，舱体内部做了分层安装位设计，下层预留电池组、驱动电机的安装空间，走线沿中心贯通轴布置，避免运动过程中线缆与管壁、行走足发生剐蹭磨损。行走单元采用六组对称布置的螺钉式弹性足结构，每侧三组足沿中心轴周向120度分布，单组行走足以贯穿舱体的金属光轴为安装基体，足端采用带圆弧过渡的螺钉式接触头，接触头表面做圆角钝化处理，避免硬接触划伤管道内壁的防腐涂层或塑料衬层，每根足杆上套有等节距圆柱压缩弹簧，弹簧预紧力可通过足端的调节螺母进行调整，适配不同内径的管道作业需求——当管道内径在设计范围内出现小幅波动、或是经过弯管段时，弹簧可自适应伸缩，保证所有足端始终与管壁保持稳定接触，不会出现卡滞或打滑脱空的问题。

　　驱动传递路径上，中心轴两端通过轴承座与舱体框架连接，可集成微型减速电机驱动中心轴转动，带动周向的行走足做螺旋式进给运动，相比传统轮式爬行结构，这种螺钉式多足接触的方式对管道内壁的平整度要求更低，即使管壁存在少量锈蚀凸起、焊缝余高或是淤积杂物，足端也能通过弹簧的自适应伸缩跨过障碍，不会出现轮式结构常见的越障卡滞问题。从安装边界来看，整机收拢状态下的最大外径可适配内径80mm到150mm的常规工业管道，中心舱体的长度控制在200mm以内，可顺利通过曲率半径大于1.5倍管径的90度弯管，不会在弯管处出现运动干涉。

　　设计过程中特意将所有运动副的铰接点做了密封防护设计，避免管道内的油污、积水进入铰接缝隙造成磨损卡滞，足端接触头采用可拆卸式结构，长期作业出现磨损后可直接更换螺钉头，无需更换整组行走足，降低现场运维的配件成本。在实际作业过程中，该爬行机构可搭载配套的检测单元从管道一端放入，依靠自身的行走能力沿管道轴向进给，实时回传管道内部的图像、壁厚等检测数据，无需人工进入高危受限空间作业，也无需在管道两端搭建大型牵引设备，特别适合化工厂区工艺管线、城市燃气支线管道、建筑给排水竖管这类不便于大型设备进场的检测场景。

　　结构设计阶段做了大量的运动干涉校核，重点验证了弯管通过时各行走足的伸缩行程、弹簧压缩量是否在许用范围内，避免出现弹簧并圈或是足杆与舱体碰撞的问题，同时对整机的重心做了配平设计，将较重的电池组布置在舱体中心位置，避免爬行过程中出现重心偏斜导致的单侧受力过大、磨损不均的问题。相比履带式管道爬行器，该结构的整体重量更轻，收拢后体积更小，可适应更小口径的管道作业，同时结构零件多为标准件加工，加工成本更低，后期维护更换配件也更加便捷，针对不同材质的管道，还可更换不同材质的足端接触头，比如针对塑料管道可换成尼龙材质的接触头，针对金属管道可换成硬质合金接触头提升耐磨性能，适配不同作业场景的需求。
