chelicSDA12×25中风气缸三维结构设计

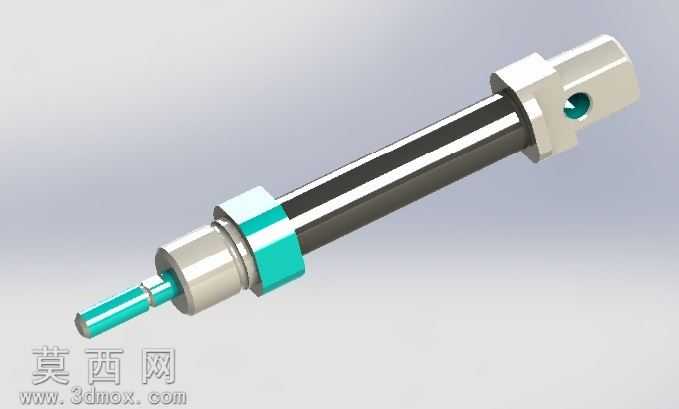

本作品为chelic品牌SDA系列12毫米缸径、25毫米行程的中风型气缸三维模型，建模过程严格遵循气动元件实际生产尺寸规范，先通过草图绘制气缸各部件的截面轮廓，依次完成缸筒、前后端盖、活塞杆、安装固定座、密封卡槽等核心结构的特征建模，对端盖处的铰接安装孔、活塞杆端部的连接结构、缸筒外侧的锁紧定位结构都做了精准还原，保证各部件装配间隙符合实际气动元件的公差要求。模型渲染阶段采用差异化材质区分不同部件，缸筒部分赋予深蓝色哑光工程塑料材质模拟实际产品的阳极氧化或包覆层效果，金属结构件包括端盖、活塞杆、锁紧螺母、安装座均赋予浅金色金属材质，还原不锈钢或铜质镀镍部件的金属质感，背景选用柔和的浅黄色调突出气缸主体结构，搭配柔和的环境光效让各部件的结构轮廓清晰呈现，同时保留了部件表面的细微倒角、卡槽等细节，避免渲染效果过于失真。结构设计上还原了该款中风气缸的典型特征，采用尾部铰接式安装结构，前端带锁紧定位螺母可调整安装行程位置，活塞杆端部做阶梯轴设计适配外接执行部件连接，缸筒与端盖的配合处预留了密封件安装槽位，完整复现了这类小型气动执行元件的内部装配逻辑。建模过程中优先保证各部件的可装配性，所有配合面的尺寸做了关联约束，缸筒长度、活塞杆伸出长度、安装孔位间距都和实际产品参数一致，既可以用于气动回路的虚拟装配演示，也能作为自动化设备选型阶段的布局参考模型，模型结构拆分清晰，各部件可单独编辑调整，方便使用者根据实际需求修改尺寸参数或更换材质表现。
