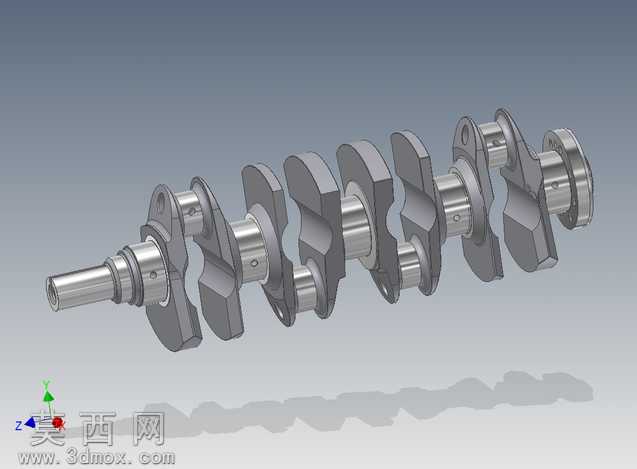

多缸发动机F3曲轴结构三维建模作品

本作品为多缸发动机配套的F3曲轴三维建模成果，建模过程严格参照实体曲轴的测绘尺寸与工程图纸参数完成，整体还原了直列多缸曲轴的完整结构特征。建模阶段首先梳理曲轴的核心构成逻辑，将整体结构拆解为前端动力输出轴段、多组连杆轴颈、主轴颈、平衡配重块、后端法兰连接段几个独立建模单元，通过基准轴对齐、特征阵列的方式保证各缸轴颈的相位角完全符合四冲程发动机的做功间隔要求，避免出现相位偏差导致的运动干涉问题。建模过程中对各轴颈的过渡圆角、油道开孔、定位销孔、键槽等细节特征做了完整还原，没有省略影响结构强度与装配关系的细小结构，平衡配重块的曲面轮廓完全匹配实体零件的配重设计，保证曲轴运转时的动平衡特性符合设计要求。材质渲染阶段针对曲轴的实际应用场景，为整体模型赋予了合金钢锻件的金属材质，对轴颈的精加工表面做了高光金属质感处理，对非加工的配重块侧面做了亚光锻面质感区分，通过环境光遮蔽效果突出各轴段的层级关系与结构轮廓，渲染视角选择斜向等轴测视角，能够完整展示曲轴的整体长度、各缸排布规律与配重块的分布形态。结构设计上严格遵循曲轴的受力逻辑，主轴颈与连杆轴颈的直径比例、轴颈长度、配重块的延伸角度都参考成熟的量产发动机曲轴参数设定，各段轴颈的同轴度公差在建模阶段通过基准约束做了预设，油道的走向采用斜向贯通设计，能够满足发动机运转时的压力润滑需求，前端轴段预留的皮带轮安装键槽、油封轴颈结构，后端法兰的螺栓孔定位特征都完整呈现，可直接用于装配模拟、运动仿真或者工程参考使用。整个建模过程从草图绘制到特征成型再到细节优化，全程保证参数的可编辑性，各特征之间的父子关系清晰，没有出现建模错误导致的破面、重叠面问题，模型的拓扑结构规整，能够适配不同三维软件的导入导出需求，也可用于后续的有限元强度分析、运动学仿真等拓展使用场景。
