曲柄滑块式快速返回机构运动分析模型

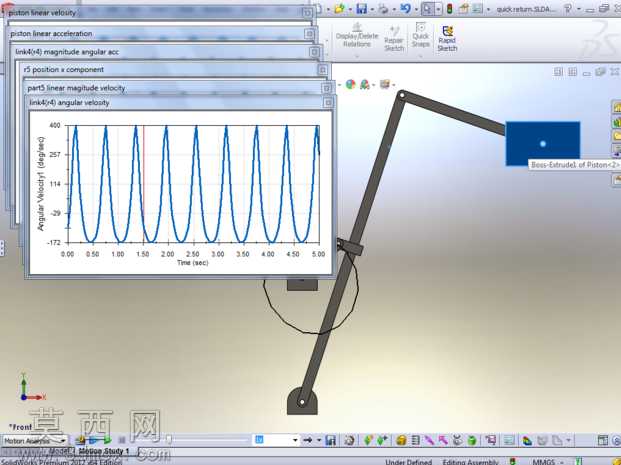

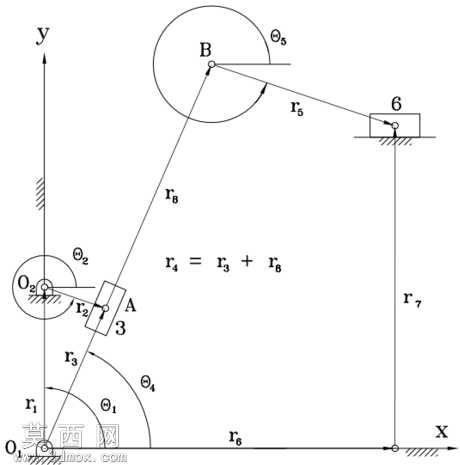

本模型为典型曲柄滑块式快速返回机构的三维建模成果，建模阶段严格遵循机械原理中急回机构的尺寸约束，先完成固定机架、回转曲柄、摆动导杆、滑动输出端的零件建模，各零件的铰接孔位、配合端面均按照运动干涉校验要求预留合理公差，避免后续运动仿真中出现构件穿模问题。装配过程采用自底向上的装配逻辑，先将机架设置为固定构件，依次添加曲柄与机架的回转配合、导杆与曲柄滑块的滑动配合、输出滑座与导杆的铰接配合、滑座与机架导轨的直线滑动配合，所有配合关系完全匹配实际机构的运动自由度，确保机构仅保留急回运动所需的单一主动自由度。模型完成基础装配后开展运动仿真设置，给曲柄输入端添加恒定转速的旋转马达，设置合理的仿真时长与帧频保证运动轨迹采样精度，仿真过程中同步采集输出端的线性速度、线性加速度、曲柄的角位移、角速度等核心运动参数，将采集到的参数同步导出为结构化电子表格数据，同时生成对应参数随时间变化的波形曲线，可直观观测机构工作行程与返回行程的速度差，验证急回特性的设计合理性。模型渲染阶段给不同构件分配差异化材质，机架采用铸铁材质体现设备厚重感，运动杆件采用调质钢材质，铰接位置添加铜套材质区分配合部位，场景采用柔和的工业环境光，清晰展示机构的铰接点位置与运动传递路径。设计过程中重点校验了曲柄回转过程中导杆的摆角极限位置，确保输出滑座的行程满足设计要求，同时通过仿真数据排查了机构运动过程中的加速度突变点，为后续的机构优化、动力选型提供可靠的数据支撑，整套模型完整还原了快速返回机构从结构建模、装配约束、运动仿真到数据导出的全流程，可作为机械原理教学、机构方案验证的参考案例。
