摩托车用三国米库尼化油器结构设计

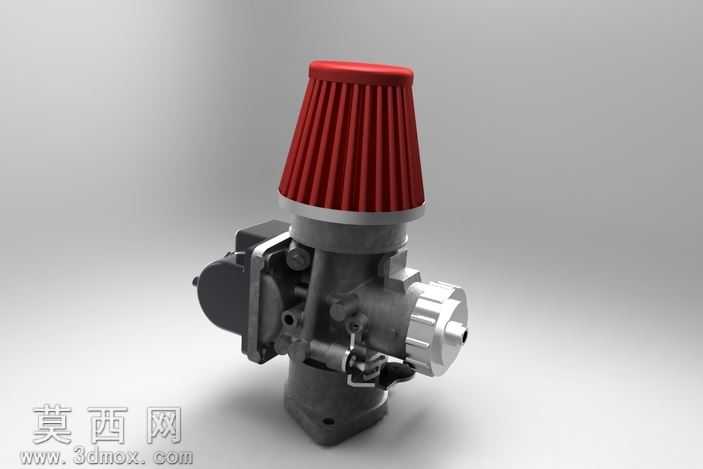

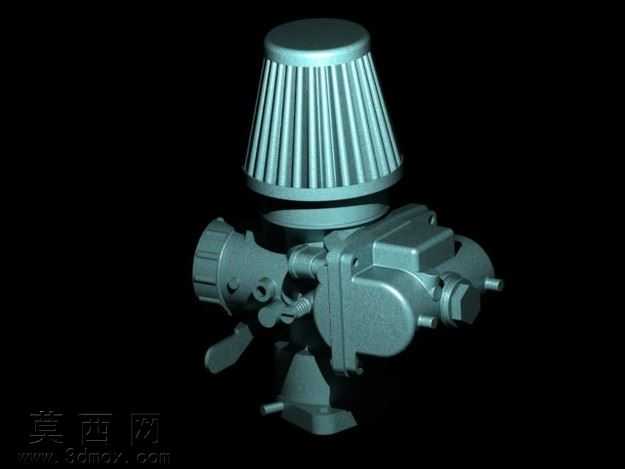

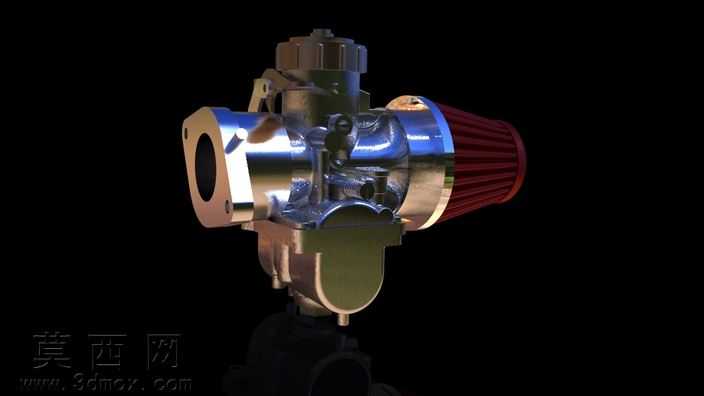

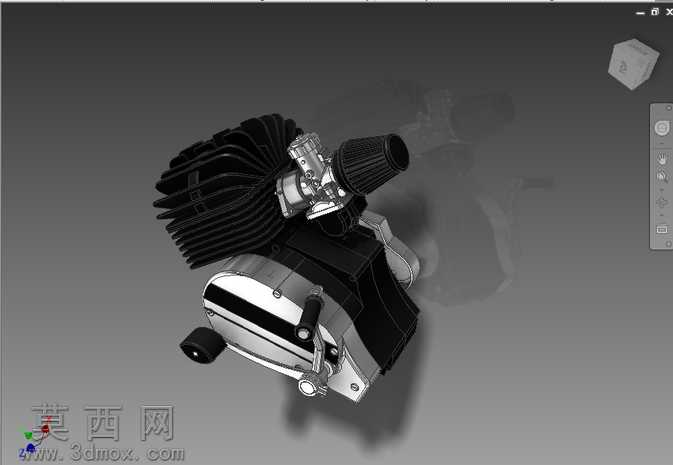

本模型为摩托车配套的三国米库尼化油器三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先梳理化油器的核心功能模块，将整体拆分为进气过滤段、燃油混合腔、节气门调节机构、安装固定基座四大核心部分，逐一对各部件进行特征建模。进气过滤段采用锥台型空滤结构，外壳表面设计等距竖向散热导风筋条，既保证进气导流效率，也强化壳体结构强度，建模时通过阵列特征快速生成均匀排布的筋条结构，对筋条与壳体的衔接处做圆角过渡处理，避免应力集中问题。燃油混合腔部分还原了米库尼化油器的经典油路布局，对进油口、油针、量孔、浮子室的装配关系做精准还原，所有接口位置的尺寸公差按照实际配件的装配标准预留，保证各部件虚拟装配时无干涉问题。节气门调节机构完整复刻了手柄摇臂、调节螺栓、复位弹簧的安装位，对摇臂的转动行程做运动仿真校验，确保调节过程中部件运动路径无卡顿，与周边壳体无碰撞。材质与渲染阶段，整体采用压铸铝合金的金属材质表现，调整材质的粗糙度、金属度参数还原铝合金铸件的哑光金属质感，对空滤的滤网部分单独赋予多孔过滤材质，通过半透明纹理表现滤网的透气结构，调节螺栓、紧固螺丝等小部件赋予镀锌钢材材质，通过材质差异区分不同功能的零件，提升模型的辨识度。渲染时采用深色背景突出模型主体，打光采用三点布光方案，主光从侧上方照射凸显壳体表面的筋条轮廓与结构起伏，补光弱化暗部死黑区域，轮廓光勾勒模型边缘提升立体感，最终渲染效果清晰展现化油器的整体外观与各部件的装配关系。设计过程中充分考虑化油器的实际使用场景，对安装基座的固定孔位、与发动机进气口的对接法兰尺寸做标准化设计，既保证模型的外观还原度，也具备结构参考价值，可作为摩托车动力系统教学、配件改装设计的三维参考素材。
