离心式汽轮机涡轮转子叶轮三维设计

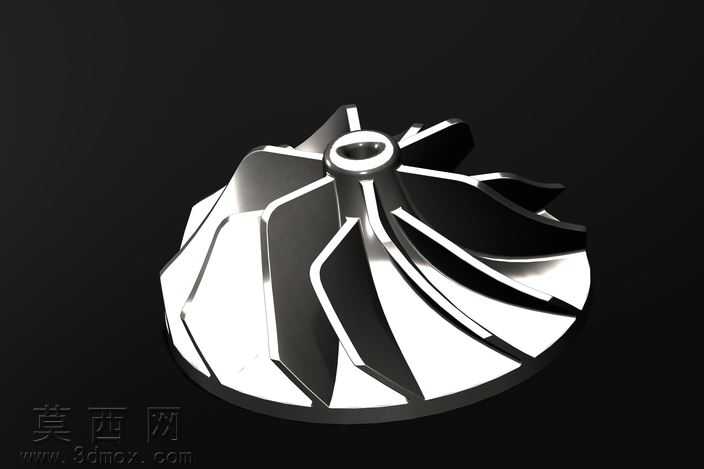

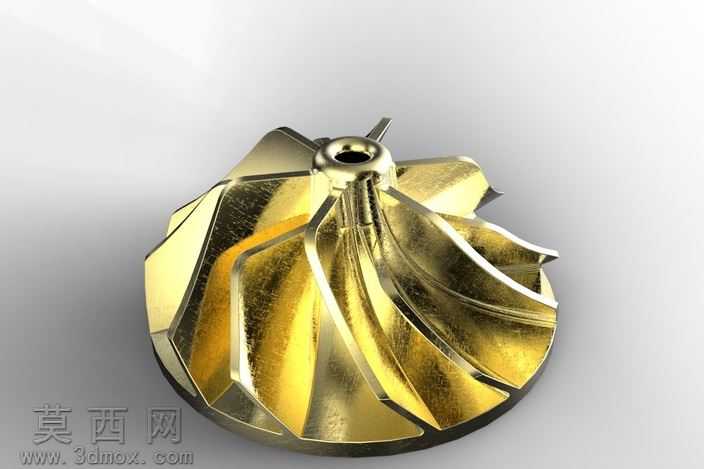

本作品为离心式汽轮机涡轮转子叶轮的三维设计成果，建模阶段围绕涡轮转子的气动性能与结构强度双重需求展开，首先基于离心式叶轮的流体力学设计逻辑，确定叶片的进口安装角、出口安装角、叶型曲率分布参数，通过三维建模软件的曲面造型功能逐片构建叶片实体，每一片叶片的曲面都经过曲率连续性校验，保证气流在叶轮流道内的流动平顺性，避免出现气流分离导致的能量损失。叶轮主体采用回转体建模逻辑，先绘制轮毂与轮盘的截面轮廓线，通过旋转特征生成基体结构，再将完成造型的叶片按照圆周阵列规则均匀排布在轮盘表面，对叶片与轮盘的连接位置做圆角过渡处理，消除结构应力集中点，提升部件的抗疲劳性能。渲染阶段采用金属材质模拟高温合金锻造的叶轮质感，调整材质的金属度、粗糙度与反射参数，还原出金属部件经精密加工后的亮泽金属表面效果，同时通过光影设置突出叶片的曲面弧度与流道的空间结构，让观看者可以清晰辨识叶轮的整体构造与细节特征。结构设计上，叶轮中心设置标准安装轴孔，轴孔周边做加厚处理，保证与传动轴连接的结构强度，叶片采用后弯式离心叶型设计，兼顾做功效率与运行稳定性，轮盘边缘做倒角处理，去除锐边符合机械加工的工艺要求。整个设计过程严格遵循汽轮机涡轮转子的工程设计规范，所有结构参数都匹配实际动力设备的装配需求，既保证了模型的视觉展示效果，也具备工程参考价值，可用于汽轮机原理教学、动力部件结构展示以及相关产品的设计参考。
