杜卡迪赛车发动机控制轴三维结构

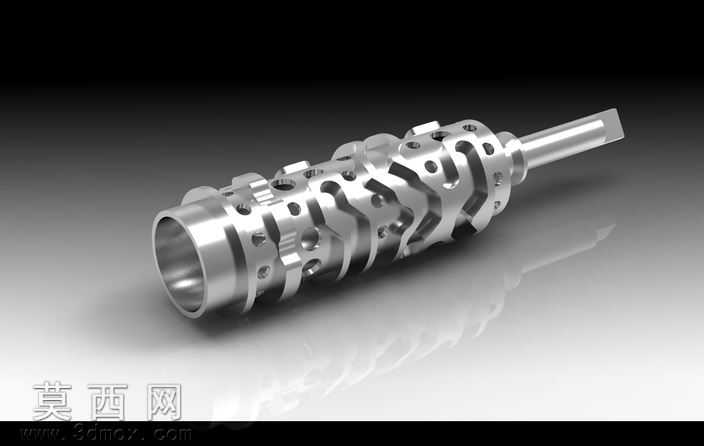

本作品为杜卡迪赛车动力系统内的控制轴类零件三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械零件逆向重构的设计逻辑，以实物测绘数据为基础开展参数化建模，完整还原零件的每一处结构细节。建模阶段首先搭建轴体的基础回转特征，以零件的中心轴线为基准，依次完成主体轴身、端部安装扁位、中空内孔的基础特征构建，保证轴体的同轴度、各段轴径尺寸与实物完全匹配。针对轴身表面复杂的异形槽道、错落分布的安装孔位、环形定位凸台与减重凹槽结构，采用草图绘制结合特征切除、阵列、布尔运算的方式逐一构建，每一处槽道的轮廓曲线、过渡圆角、孔位的深度与角度都经过反复校验，确保结构尺寸符合机械加工的工艺要求，不存在特征干涉、薄壁破损等建模问题。材质与渲染阶段，为还原金属零件的真实质感，赋予模型抛光合金钢材质，调整材质的金属度、粗糙度与反射参数，模拟出机加工金属表面的细腻光泽与轻微反光效果；渲染场景采用渐变深灰背景，搭配柔和的多光源布光方案，通过主光源勾勒零件的主体轮廓，辅助光源补全暗部结构细节，添加柔和的地面反射效果，让金属零件的厚重质感与精密加工的细节得到充分展现。从结构设计来看，该轴属于发动机配气或变速控制的核心传动部件，轴身的异形槽道用于实现特定的运动轨迹控制，错落分布的通孔用于安装定位销与连接附件，中空内孔结构在保证轴体结构强度的前提下有效降低零件自重，适配赛车动力系统轻量化的设计需求；端部的扁位结构用于与传动部件配合传递扭矩，各段环形凸台用于实现轴体的轴向定位，保证零件装配后运行稳定无窜动。整个建模过程严格遵循机械设计的规范要求，所有特征的构建都保留了完整的参数化建模历史，可根据实际需求调整尺寸参数，适配不同型号的动力系统设计验证场景，模型的结构精度可直接用于零件的加工工艺编制、装配干涉校验以及动力系统的运动仿真分析，完整呈现了精密机械轴类零件从实物还原到三维数字化建模的全流程设计思路。
