车间物料转运升降手推车三维设计

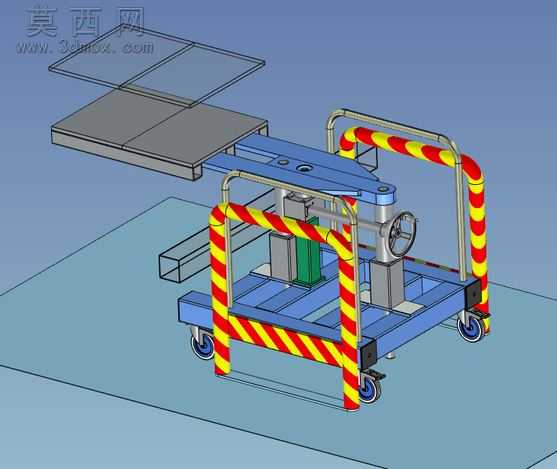

本作品为车间场景使用的手动升降转运手推车三维模型，建模阶段采用IronCAD软件完成全参数化结构搭建，整体建模逻辑遵循实际钣金加工与型材装配的工艺逻辑，所有部件均按照真实机械加工公差要求预留装配间隙，无干涉错位问题。模型主体承载框架采用标准矩形钢管焊接结构的建模思路，底部承载平台设置加厚钣金层，模拟实际设备的承重钢板结构，平台下方布置剪叉式升降支撑结构，搭配侧面手轮驱动的丝杆升降机构，还原手动升降调节的机械传动逻辑，手轮与丝杆的连接部位设置轴承支撑位的细节建模，还原真实部件的装配关系。设备底部四个角点配置带刹车功能的万向脚轮，模型还原了脚轮的转向支架、滚轮包胶层、刹车拨片等细节结构，保障设备移动与驻停功能的结构合理性。设备四周的防护栏采用圆管弯折建模，表面赋予黄红相间的警示条纹材质，还原车间安全防护的视觉标识要求，防护栏与主框架的连接部位设置焊接固定块的细节建模，还原真实装配工艺。模型附带的承载托盘采用分体式钣金拼接结构建模，托盘边缘设置折边加强结构，模拟实际托盘放置易损精密零部件的使用场景，托盘与升降平台的定位部位设置定位挡边结构，避免转运过程中托盘滑移。渲染阶段采用车间工业风环境光设置，金属框架赋予哑光蓝色喷塑材质，脚轮滚轮赋予黑色聚氨酯材质，丝杆传动部件赋予金属镀铬材质，警示护栏的黄红条纹采用高对比度的哑光警示漆材质，整体渲染效果贴近真实车间设备的视觉质感。设计思路围绕车间内精密易损零部件的短距离转运需求展开，兼顾升降高度调节的便利性、移动转运的灵活性以及作业安全的防护要求，所有结构设计均参考实际手动液压升降推车的成熟结构，同时针对精密零部件转运的需求优化了承载平台的平整度与防护结构，避免转运过程中零部件磕碰损伤，整体模型结构完整，细节丰富，可用于车间工装设计参考、转运设备结构教学演示等场景。
