径向深沟球轴承局部结构三维设计

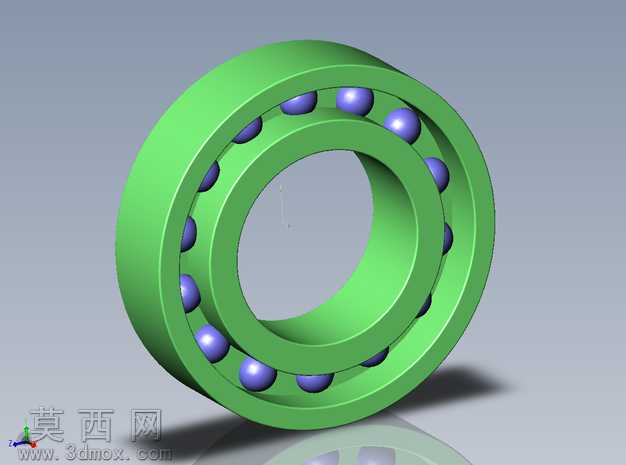

本作品为径向球轴承的局部结构三维建模成果，建模过程依托三维机械设计软件完成，整体围绕深沟球轴承的核心功能结构展开设计，还原了轴承可实现径向载荷承载的核心构造。建模阶段首先完成轴承内外套圈的结构绘制：内外套圈均采用环形回转体结构，通过旋转凸台特征生成基础实体，随后在套圈相对的侧壁位置加工出与滚动体曲率匹配的弧形滚道，滚道的曲率半径略大于滚动体球体半径，既保证滚动体可以顺畅滚动，又能避免滚动过程中出现卡滞或过度磨损的问题。滚动体部分采用标准球体特征建模，按照等间距圆周阵列的方式排布在内外套圈的滚道之间，阵列过程严格控制相邻滚动体的间隙，既保证滚动体不会相互接触产生摩擦损耗，又能最大化填充滚道空间以提升整体承载能力。材质与渲染阶段，为区分轴承不同部件的功能属性，对内外套圈赋予亮绿色工程塑料质感材质，模拟轻量化演示用轴承的外观效果，滚动体则赋予亮面金属紫蓝色材质，模拟轴承钢滚珠经过精密抛光后的高反光金属质感；渲染过程中添加了柔和的环境漫反射光源与定向主光源，在轴承下方投射出柔和的软阴影，清晰凸显出轴承各部件的轮廓层次与装配关系，让整体结构展示更加直观清晰。设计思路上，本模型并未构建完整的轴承保持架与密封结构，而是聚焦于轴承最核心的滚动摩擦副结构，通过简化非核心部件的方式，让观看者可以快速理解径向球轴承依靠滚动体实现低摩擦转动的核心工作原理，适合用于机械基础件教学演示、传动结构原理展示等场景；建模过程中所有结构尺寸均参考通用微型深沟球轴承的比例参数设置，各部件之间保留了合理的装配间隙，完全符合实际轴承的装配逻辑，可直接用于装配动画制作、原理演示素材等用途。
