胶合板锯用多轮压料输送机构设计

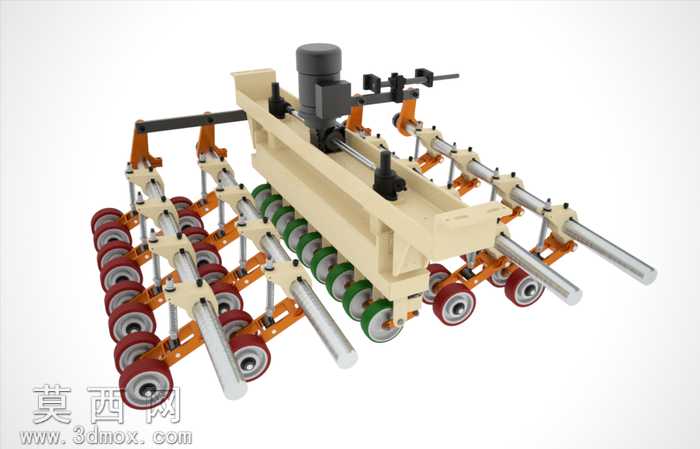

本模型为胶合板锯配套的多轮压料输送机构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械装配逻辑，对每一处连接结构、运动间隙都做了精准还原，确保各部件的装配关系完全符合实际加工装配要求。模型整体以米黄色工程塑料质感作为主安装基座的材质表现，搭配橙色喷涂的金属压臂、镀铬抛光的导向光轴、红色包胶滚轮与绿色缓冲滚轮，不同部件的材质区分清晰，金属部件的反光质感、包胶滚轮的哑光橡胶质感、基座的磨砂工程塑料质感都通过材质参数调整做了真实还原，渲染效果清晰展现了机构的整体布局与部件细节。从结构设计来看，该机构以长条形安装基座为承载主体，基座上方布置驱动电机与横向调节导轨，可实现整体机构的横向位置微调，适配不同宽度的胶合板加工需求；基座两侧对称布置多组压臂组件，每组压臂通过铰接结构与基座连接，压臂与基座之间设置弹簧缓冲结构，可根据板材厚度自动调整压合高度，保证压料力度均匀稳定，避免板材输送过程中出现偏移、翘曲问题。压臂末端安装多组成对布置的包胶滚轮，滚轮采用轴承与轮轴连接，转动顺畅无卡滞，其中红色滚轮为主要压料输送轮，绿色滚轮为辅助定位轮，多组滚轮沿板材输送方向均匀排布，可形成连续稳定的压料接触面，配合锯切主机完成胶合板的精准进给。设计过程中充分考虑了木工加工场景的使用需求，所有运动部件都预留了足够的调节余量，弹簧的选型参数、压臂的摆动角度、滚轮的排布间距都经过合理推演，既保证压料的稳定性，又避免压合力过大损伤板材表面，同时整体结构采用模块化设计，各压臂组件可单独拆卸更换，降低后期维护成本。模型完整还原了机构的所有细节，包括电机安装座、调节锁紧手柄、导向轴支座、滚轮连接紧固件等细小结构都做了精准建模，无结构缺失与干涉问题，可直接用于木工机械的设计参考、结构演示以及相关配件的加工参考。
