太阳能板集成瓶装水波纹屋顶装置

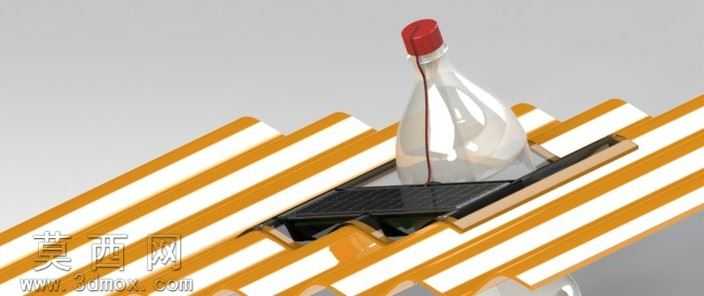

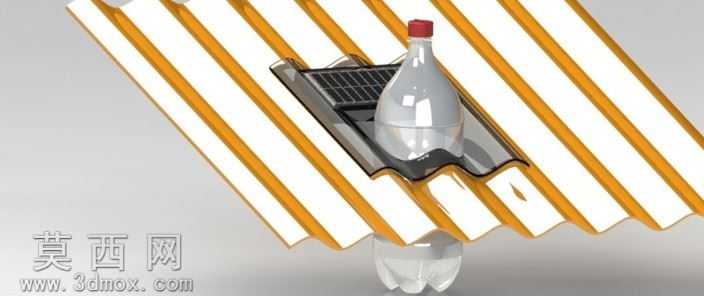

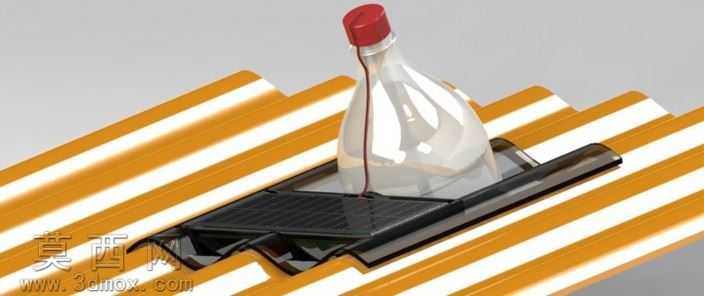

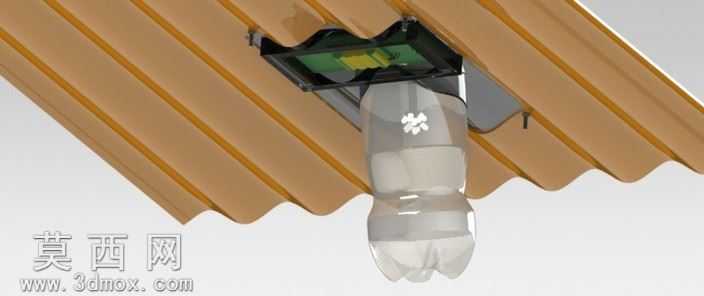

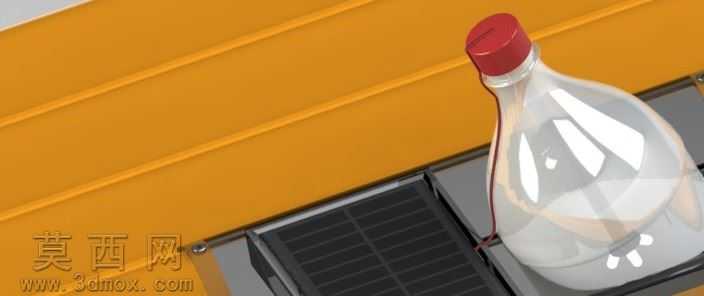

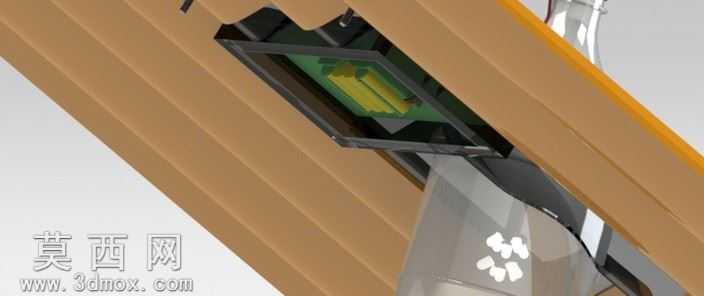

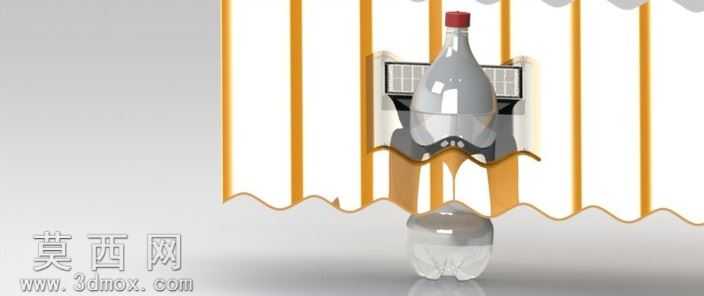

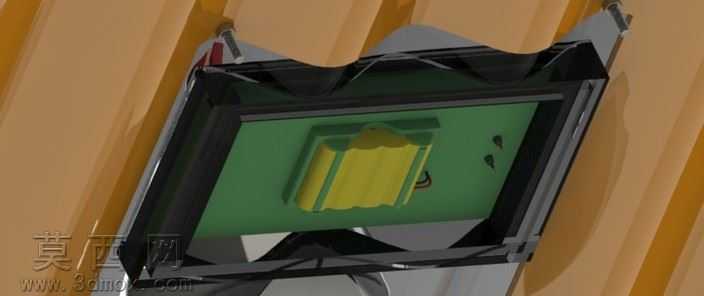

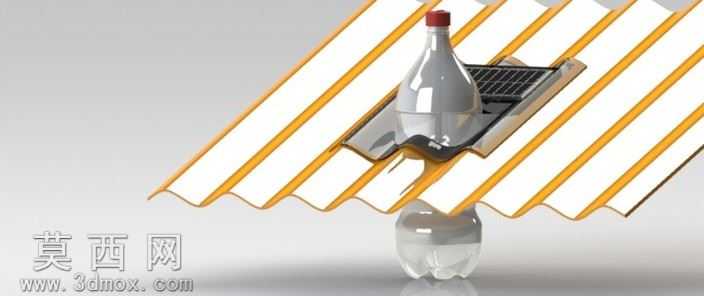

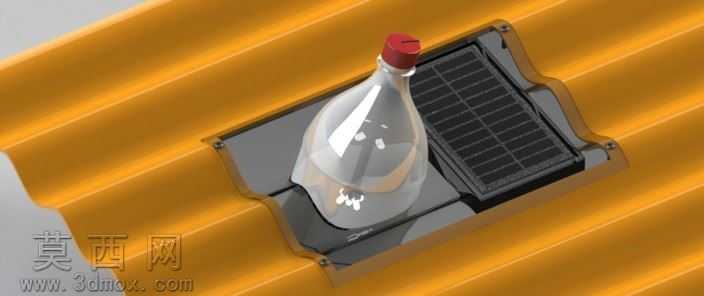

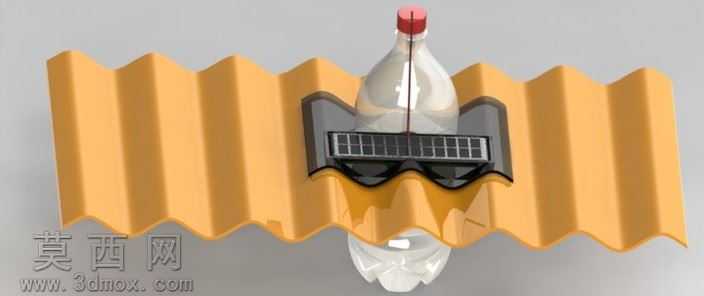

本作品为适配波纹屋顶的太阳能集成装置三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对波纹屋顶的波浪形曲面特征，完成装置底座的曲面贴合建模，确保底座弧度与波纹板波峰波谷完全匹配，避免安装后出现缝隙漏雨问题。装置主体采用一体化托架结构设计，托架一侧预留标准太阳能电池板安装卡槽，卡槽边缘设置限位卡扣结构，可直接卡入对应尺寸的小型太阳能板，无需额外打孔固定，降低安装难度；托架另一侧设置弧形限位槽，槽体内径适配常见大容量塑料饮用水瓶，可将水瓶稳固卡装在槽内，利用水瓶的透明材质折射扩散阳光，提升屋顶下方空间的自然采光效果。材质渲染阶段，托架主体赋予聚碳酸酯材质效果，调整材质透明度参数为半透明磨砂质感，还原聚碳酸酯采光板的真实视觉特性，同时添加轻微的表面颗粒纹理，模拟实际板材的防滑耐磨表层；太阳能板部分赋予深蓝色多晶硅材质，添加表面栅线纹理与轻微反光效果，还原光伏板的真实外观；塑料水瓶部分赋予高透明PET材质，调整折射参数与水体材质的通透效果，呈现出瓶内水体的光影折射状态。结构设计上充分考虑户外使用需求，托架整体设置微小排水坡度，避免表面积水；拼接位置预留防水胶粘贴槽位，提示安装时需配套使用防水耐候胶填补缝隙，实现整体防水效果；同时针对聚碳酸酯板材的热胀冷缩特性，在安装固定孔位处预留伸缩余量，避免高温季节板材膨胀开裂。设计思路源于日常家用采光需求的优化，早期版本采用整幅玻璃屋顶实现采光，存在重量大、易破损、安装难度高的问题，本次迭代设计将太阳能发电与自然采光功能集成在小型模块化托架上，用户可根据屋顶面积灵活选择安装数量，无需整体更换屋顶板材；安装时需注意朝向选择，尽量避开东西方向的遮挡物，减少阴影对太阳能板发电效率的影响，同时兼顾采光范围的覆盖需求。建模过程中对卡扣、卡槽等衔接结构做了公差匹配验证，确保各部件装配后无干涉，可直接导出用于3D打印验证或开模生产。
