杠杆螺杆空间联动传动机构

该杠杆螺杆空间机构是典型的空间运动转换传动构件，主要应用于轻工装配、小型工装夹具、手动进给调节工位等需要将回转输入转化为特定空间轨迹往复输出的作业场景，可作为手动压紧装置、微调进给单元的核心传动结构，适配小载荷下的精准位移调节需求，在小型工装治具、教学演示实验台、手动压力调节组件中均可作为核心传动模块使用。

从实际用途来看，该机构通过摇柄的手动回转输入，借助螺杆与杠杆组件的空间铰接配合，可将单一方向的旋转运动转化为摆杆端的空间复合运动，既能够实现末端执行件的直线进给，也可通过杠杆的摆角变化实现压紧、抬升、卡位等动作，无需额外配置复杂的电控或液压组件，纯机械结构的传动形式具备极高的可靠性，在无动力供给的手动作业场景下优势明显。

产品功能特性上，该机构采用螺杆传动与杠杆传动组合的形式，螺杆本身具备自锁特性，当摇柄停止转动时，机构可自动锁止当前位置，不会因负载反作用力出现回退移位，保障作业位置的稳定性；空间铰接的连杆组件可突破平面机构的运动限制，实现跨平面的动力传递，适配安装空间存在转角、无法布置直线传动组件的紧凑工位；整体结构无易损精密件，日常仅需对螺杆螺纹副、铰接转轴处加注润滑脂即可长期稳定运行，维护成本极低。

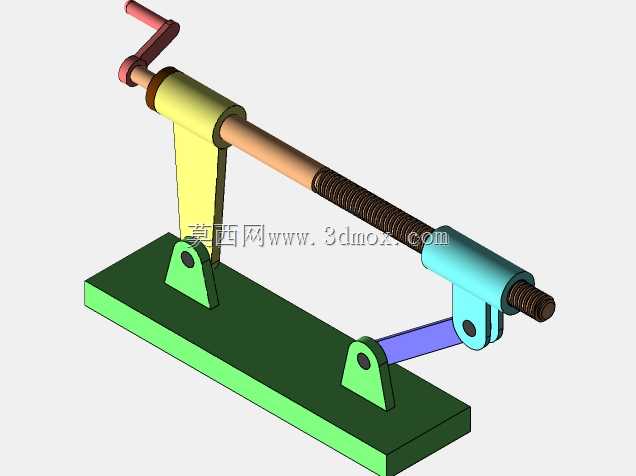

设计思路层面，该机构以底座作为统一安装基准，两个立式铰接支座分别承担螺杆支撑座与杠杆摆臂的铰接支点功能，将螺杆的回转轴线与杠杆的摆动轴线设置为空间交错布局，通过中间连杆将螺杆螺母的直线位移与杠杆摆臂的转动自由度耦合，既保证了传动过程中无运动卡滞，也通过杠杆的力臂放大效应降低了摇柄端的操作力，操作人员仅需施加较小的转动力即可在末端获得足够的压紧或顶推力；摇柄采用弯折式设计，符合手动操作的人机工程学要求，转动过程中手腕无需过度弯折即可完成整周回转操作。

外形尺寸与安装边界方面，该机构整体为卧式布局，底座为矩形平板结构，安装时可通过底座上的预留通孔采用螺栓直接固定在作业台面或设备机架上，整体安装占用空间较小，长度方向尺寸适配常规小型工装的安装空间，高度方向无突出的高耸结构，可适配封闭护罩内的安装需求；螺杆的有效行程覆盖常规手动调节的位移范围，杠杆摆角满足常规压紧、抬升动作的行程要求，各运动部件在全行程运动范围内无干涉，铰接处的间隙控制在合理范围内，既保证运动灵活也避免了过大的回程误差。
