转盘螺旋联动传动机械结构设计

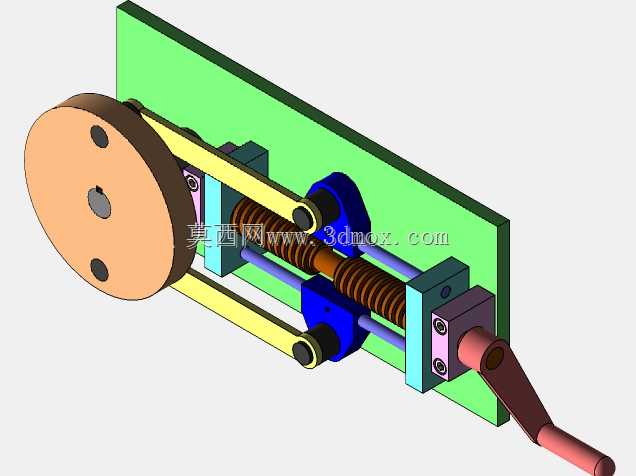

该转盘螺旋机构是典型的回转-直线复合运动转换传动部件，广泛应用于轻工送料、工装进给、小型自动化工位切换等工业场景中，可将转盘端输入的连续回转运动，通过连杆与螺旋副的配合传动，转化为输出端的可控直线往复动作，适配需要定行程间歇推送、工位精准移位的生产工序，在小负载高频往复动作的设备布局中具备稳定的传动表现。从功能特性来看，该机构采用转盘铰接双平行连杆的布局，配合梯形螺旋传动副实现运动传递，转盘上设置的三处铰接定位孔可适配不同行程的输出需求，通过调整连杆与转盘的连接点位，即可在不更换核心零部件的前提下改变输出端的进给行程，适配不同规格工件的推送间距要求；螺旋副采用双导杆平行导向结构，可抵消传动过程中的径向偏转力矩，避免输出端出现卡滞、偏磨的问题，传动过程中运动平顺无冲击，可适配每分钟30-60次的往复动作频次，长期运行下的磨损量可控。从设计思路层面，该结构优先考虑了传动链路的刚性与安装便捷性，整体采用背板集成安装的布局，所有传动零部件均固定在同一块安装基板上，无需额外搭建支撑框架，可直接作为独立功能模块嵌入整机设备中；连杆与转盘、螺旋滑台的铰接处均采用自润滑衬套配合，减少日常维护的频次，螺旋传动副的螺母座采用分体式锁紧结构，可在长期磨损后调整配合间隙，延长整套机构的使用寿命。外形尺寸与安装边界方面，该机构整体沿安装基板呈长条形布局，转盘端的最大回转直径为机构宽度方向的最大尺寸，安装时需预留转盘回转的避让空间，避免与周边设备部件产生运动干涉；输出端的动作方向沿螺旋副轴线方向延伸，安装时可根据设备布局需求调整输出杆的连接长度，基板上预留的多组安装孔位可适配不同规格的安装机架，无需二次打孔加工即可完成固定，整体结构紧凑，占用设备内部空间较小，可在狭小的设备舱内完成布置，适配各类中小型自动化设备的集成需求。
