小型立式真空吸尘除尘装置结构设计

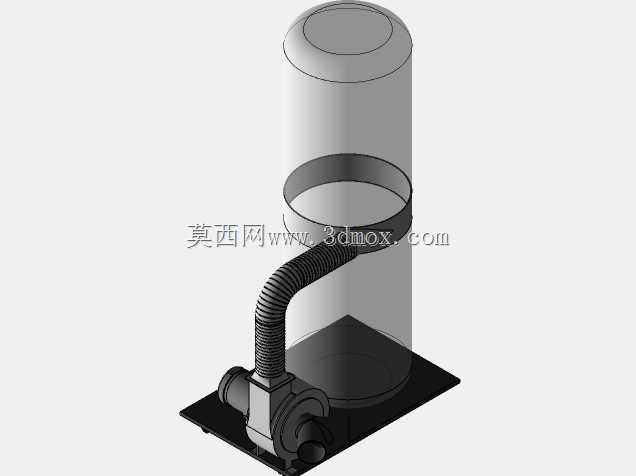

该款小型立式真空除尘装置主要面向小型机加工工位、木工打磨操作台、实验室粉料分装区域等产尘点分散、单点位产尘量不大的作业场景设计，可直接布置在产尘工位旁侧，无需搭建复杂的集中除尘管路，能够快速捕集作业过程中飘散的金属切屑、木质粉尘、轻质粉料等悬浮污染物，避免作业人员吸入有害颗粒物，同时减少粉尘在车间内的沉降堆积，降低车间日常清洁维护的工作量。装置核心采用真空负压吸附的工作原理，底部搭载的真空动力单元运行时可在立式罐体内部形成稳定的负压场，含尘气流通过可任意弯折定型的波纹吸尘管路被吸入罐体内部，大粒径的颗粒物会在重力作用下直接沉降到罐体底部的集尘区域，避免颗粒物直接冲刷动力单元造成叶轮磨损，延长核心部件的使用寿命。在整体设计思路上，该装置优先考虑工位旁部署的便捷性，整体采用立式圆柱罐体搭配方形安装底座的结构，圆柱罐体的曲面结构不存在清洁死角，日常清理积尘时仅需打开罐体下部的密封结构即可快速倾倒收集的粉尘，方形安装底座预留了标准的螺栓固定孔位，既可以直接放置在平整地面使用，也可以通过膨胀螺栓固定在地面或者工作台支架上，避免设备运行时的振动造成位移偏移。可弯折波纹管路的设计摒弃了传统固定式吸尘口的局限，作业人员可以根据实际产尘点的位置自由调整管路末端的朝向与伸展长度，无需挪动整套设备即可覆盖工位上1.2米半径范围内的所有产尘区域，大幅提升了使用的灵活度。从安装边界来看，整套装置的立式罐体直径控制在300毫米以内，底座的长宽尺寸均不超过400毫米，整体部署占用的地面空间不足0.2平方米，即使在空间局促的小型加工工位上也能轻松布置，不会对作业人员的操作空间造成过多挤占；吸尘管路的伸展长度可达800毫米，配合可任意弯折的特性，能够适配不同高度的作业台面，不管是桌面级的精细打磨作业，还是地面附近的工件清扫作业，都可以通过调整管路姿态实现精准吸尘。罐体上部采用圆弧封顶设计，既可以提升罐体整体的结构强度，避免负压作用下罐体发生形变，也能减少气流在罐体顶部形成的紊流，让含尘气流进入罐体后流速快速降低，提升粉尘沉降的效率。动力单元与罐体之间设置了密封缓冲结构，既可以避免漏气导致负压损失，也能吸收动力单元运行时产生的振动，降低设备运行的噪音，适合在对噪音控制有一定要求的车间环境内使用。
