工业废气直燃式氧化处理成套装置

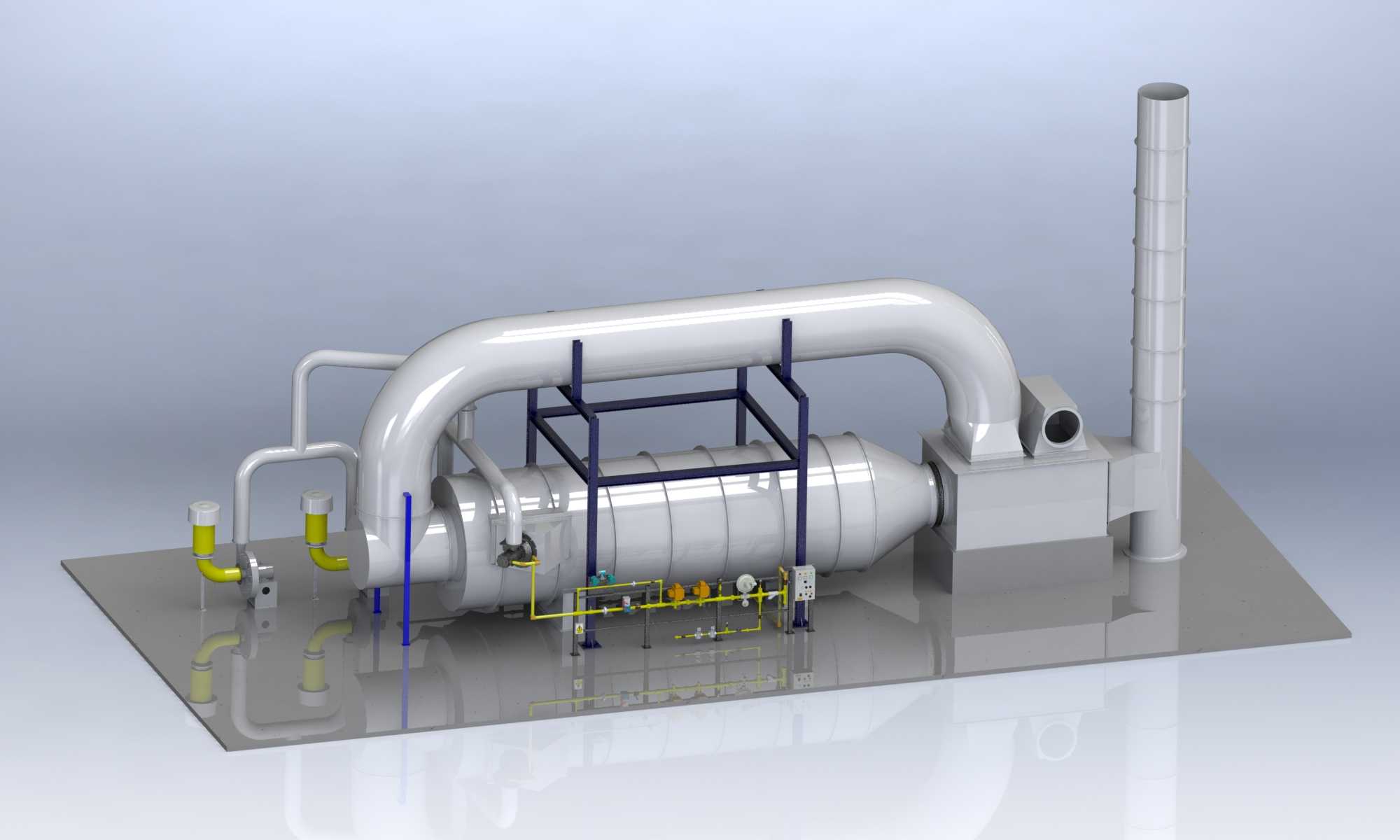

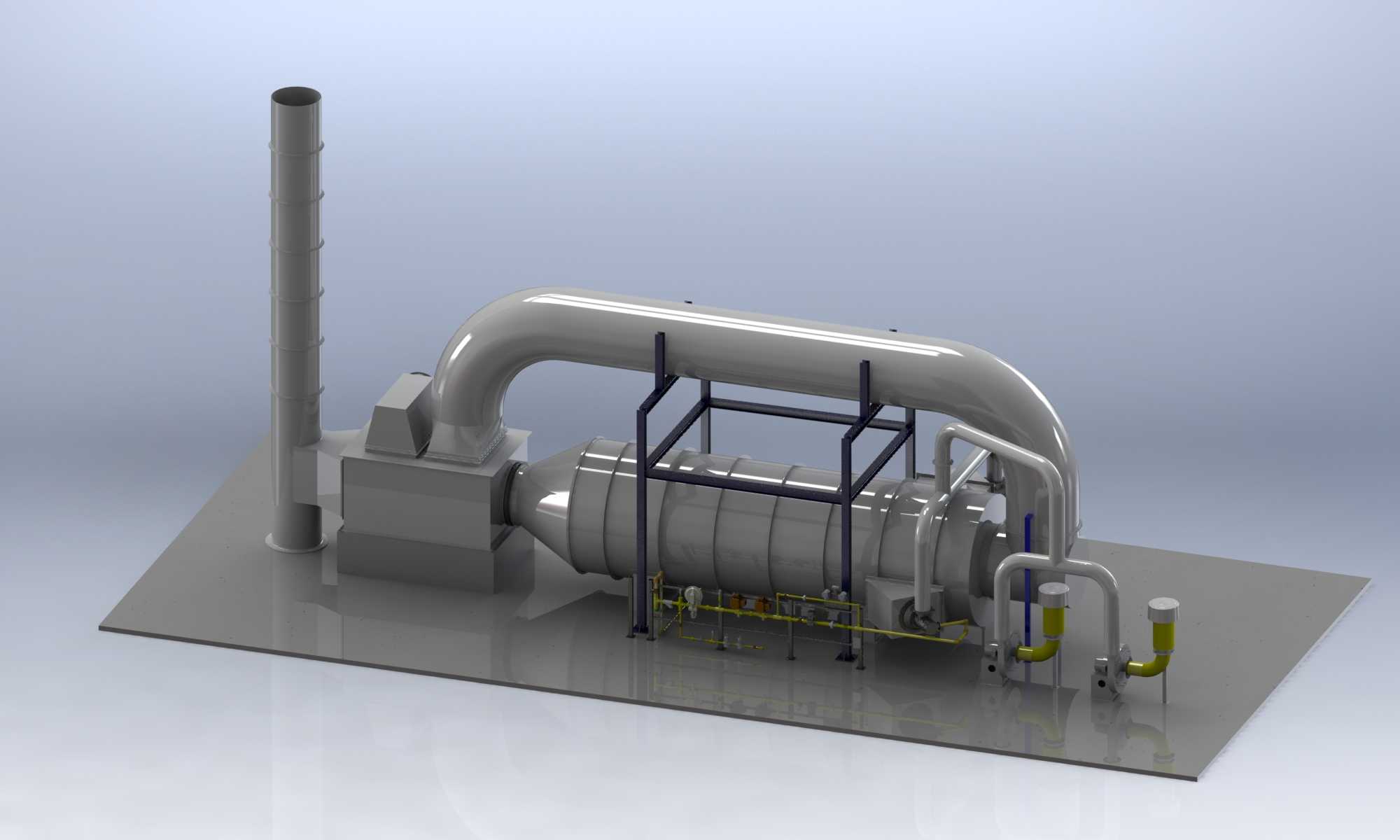

该套直燃式氧化处理装置主要面向涂装、印刷、化工、橡塑加工等产生中高浓度有机废气的工业生产场景，是当前工业挥发性有机物末端治理的核心工艺装备之一，可有效处理成分复杂、热值波动的工艺尾气，将废气中的有机组分在高温下彻底氧化分解为无害的二氧化碳与水蒸气，满足工业生产的大气污染物排放管控要求。整套装置采用卧式集成化布局设计，核心氧化舱段为卧式承压罐体结构，外部搭配加强型钢制支撑框架，既保证罐体运行时的结构稳定性，也为现场管路检修、阀门操作预留了充足的作业空间。装置进气端配置多组分支进气接口，可同时对接多条生产线的废气收集管路，接口处搭配调节阀门组，可根据不同支路的废气浓度、风量动态调整进气配比，保障进入氧化舱的废气参数处于最优反应区间。氧化舱外部包覆有保温隔热层，可大幅降低设备运行过程中的热量散失，提升热能利用效率，减少设备运行的能耗成本。舱体侧面排布有完整的工艺管阀与检测仪表，可实时监测舱内温度、压力、废气浓度等核心运行参数，配合自控系统实现燃烧功率、进气风量的自动调节，保障设备始终处于稳定高效的运行状态。装置出气端依次连接余热回收段与排气烟囱，经高温氧化处理后的洁净尾气先通过余热回收模块将热量传递给待处理的进气，预热后的进气可大幅降低燃烧室的升温能耗，换热后的尾气最终通过立式烟囱达标高空排放。整套设备的安装边界采用一体化撬装底座设计，所有功能部件均预先集成在钢制安装底座上，现场仅需完成进出气管路、供电线路的对接即可投入使用，大幅缩短现场安装调试的周期，降低现场施工的难度。设备管路排布充分考虑了流体走向的合理性，大口径主风道采用大曲率弯管结构，可有效降低风阻，减少风机运行的能耗，附属工艺管线沿支撑框架规整排布，既避免管路干涉，也方便后期的运维检修作业。
