双滚子跟踪式凸轮从动机构三维设计

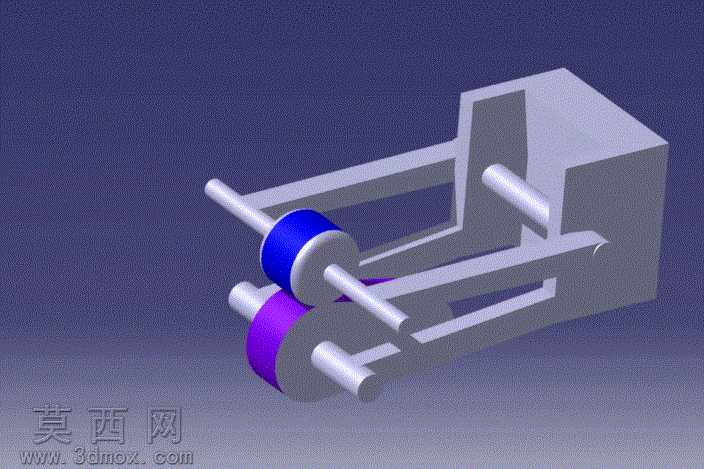

本作品为双滚子式凸轮从动机构三维建模成果，建模过程严格遵循机械机构运动原理，以CATIA软件为核心建模工具完成全参数化设计。建模初期先完成整体结构的布局规划，确定机架、摆臂、两组滚子组件的空间位置关系，保证机构运动过程中无干涉问题。机架部分采用一体式块状基座搭配平行导向臂的结构设计，建模时通过拉伸、凸台、凹槽等基础特征完成主体轮廓构建，对导向臂的连接过渡处做圆角处理，既消除应力集中隐患，也让模型视觉效果更贴近实际加工零件的质感。两组滚子组件分别采用蓝、紫两色差异化材质区分，建模时先构建滚子的回转体基体，通过旋转特征完成圆柱滚子的主体造型，再配套设计中心销轴结构，销轴与摆臂的安装孔采用间隙配合的尺寸设定，还原真实机构中滚子可绕销轴自由转动的运动特性。摆臂部分采用平行双杆的结构形式，建模时通过多基准面定位保证两根摆臂的平行度，摆臂与机架的铰接处采用同轴心配合设定，确保摆臂可绕铰接轴完成预定角度的摆动。材质渲染阶段，对机架、摆臂、销轴等金属结构件赋予哑光银灰色金属材质，模拟普通碳钢经喷砂处理后的表面质感，滚子部分分别赋予高饱和度的蓝色、紫色工程塑料材质，通过调整材质的反光度、粗糙度参数，让不同零件的材质区分度清晰，同时保证整体渲染风格统一协调。设计过程中重点考量凸轮从动件的跟踪运动特性，两组滚子的外轮廓间距严格匹配配套凸轮的轮廓行程范围，确保机构运行时两个滚子可始终贴合凸轮工作面，实现稳定的跟踪随动功能，避免运动过程中出现跳脱、冲击过大的问题。模型各零件的装配关系完全按照实际机械装配逻辑设定，铰接处保留合理的运动间隙，导向结构的尺寸公差符合常规机械设计规范，整体模型既可以用于机械原理教学演示，也可作为自动化设备中凸轮传动机构的设计参考，帮助设计者快速理解滚子式凸轮从动件的结构组成与运动逻辑。
