自动售货机现金识别验证器结构设计

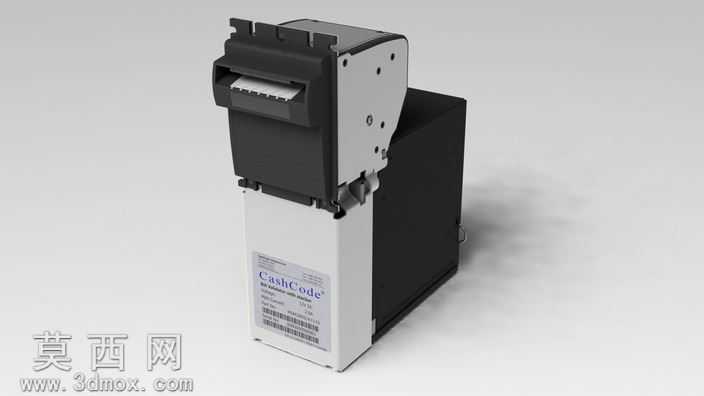

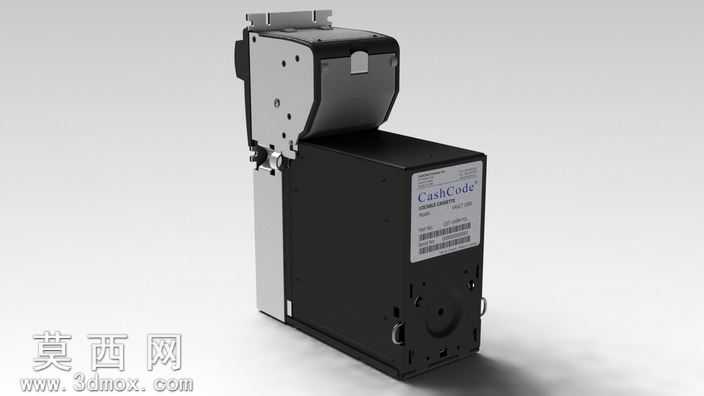

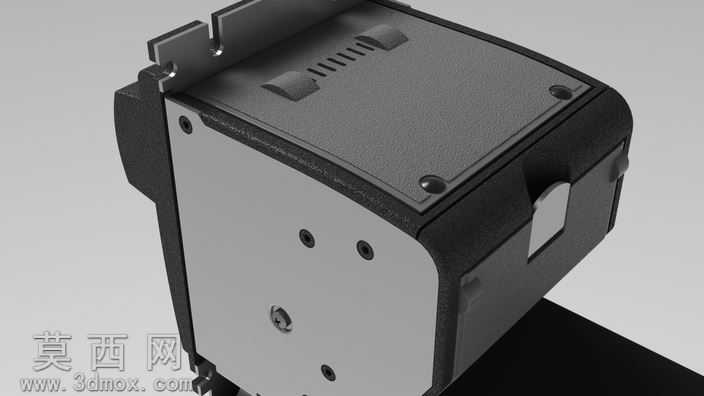

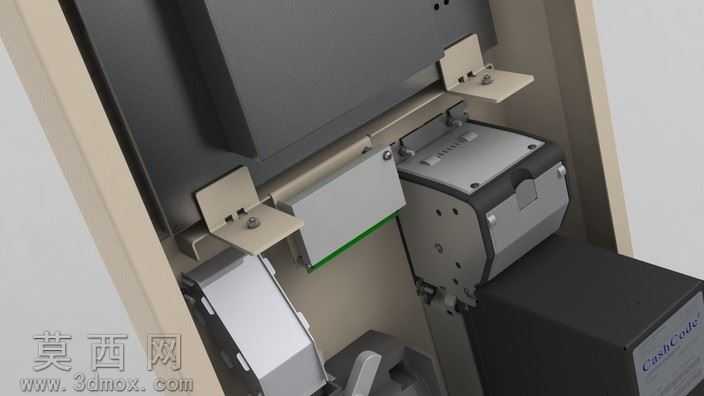

本模型为自动售货机配套的现金纸钞识别验证器，采用SolidWorks完成全参数化三维建模，整体遵循工业设备模块化设计思路，还原了CashCode系列MSM3005验钞器的完整结构与外观细节。建模过程中先对设备进行功能区块拆分，将整体划分为纸钞入口导槽、识别传感模组、堆叠存储仓、主控安装腔体四大核心部分，通过自顶向下的装配设计方式，先确定各模块的安装定位基准，再逐一完成单个零件的特征绘制，确保各部件的装配间隙、配合公差符合实际量产设备的尺寸要求。外观建模阶段对设备的外壳曲面做了精细化处理，上部进钞区域的黑色导钞嘴做了倾斜导向斜面设计，方便纸钞顺畅送入设备内部，识别模块的金属侧板通过拉伸、切除、阵列特征完成安装孔位、定位卡扣的细节还原，表面做了哑光金属材质的渲染处理，还原冷轧钢板喷涂后的细腻质感；下部存储仓采用黑白撞色的外壳设计，正面的品牌标签区域通过贴图渲染还原真实设备的标识细节，仓体的卡扣结构、开合导轨都做了可动装配约束，能够模拟存储仓抽拉取钞的实际动作。结构设计上充分考虑设备的实用属性，进钞口内置的滚轮传动组做了单独的零件建模，还原了橡胶滚轮、传动轴、定位支架的配合关系，识别区域预留了传感器安装位，内部走线槽、主控板固定柱的细节都完整呈现，各部件之间的连接螺丝孔、定位凸台都按照实际五金件的尺寸做了匹配设计，没有出现特征缺失或者装配干涉的问题。渲染阶段采用工作室柔光环境，对不同材质做了区分设置：黑色塑料外壳采用哑光磨砂塑料材质，调整粗糙度参数还原工程塑料的漫反射质感，金属部件调整金属度与反射参数，呈现镀锌钢板的哑光金属效果，标签区域采用半光面贴纸材质，整体渲染效果真实还原工业设备的质感，模型可直接用于自动售货机整机装配、自助缴费终端设备的结构参考，也可作为金融自助设备的教学演示模型使用。
