涡轮式离心叶轮三维结构设计

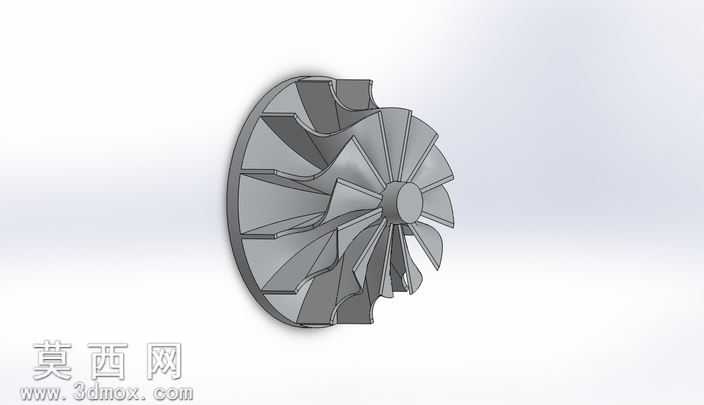

本叶轮模型采用SolidWorks进行全参数化三维建模，整体围绕涡轮式离心叶轮的流体动力学特性展开结构设计，建模过程中优先保证叶片曲面的流线连续性，避免曲面出现折角、断差等影响流体通行的结构缺陷。模型主体分为轮毂基体、主叶片、分流叶片三个核心结构部分，轮毂采用中心带定位轴孔的圆盘式结构，轴孔位置预留了标准的装配定位基准，可直接与动力输出轴完成同轴装配，轮毂外缘做了平滑的圆弧过渡处理，降低流体在轮毂端面的流动阻力。叶片部分采用长短叶片间隔排布的结构设计，长叶片从轮毂近轴位置一直延伸至叶轮外圆边缘，短叶片设置在相邻两长叶片的中段位置，有效减少叶轮入口处的气流阻塞问题，同时提升叶轮出口处的流体压力输出效率；所有叶片的型线均按照离心流体机械的流动规律进行曲率调整，叶片前缘做了薄化切边处理，降低流体切入时的冲击损耗，叶片尾缘与叶轮外圆齐平，保证流体甩出时的方向一致性。建模过程中采用曲面放样、实体加厚、圆周阵列的特征操作完成叶片批量生成，所有阵列特征保留完整参数关联，后续可根据不同的流量、压比需求快速调整叶片数量、叶片安装角、轮毂直径等核心参数。模型渲染阶段采用金属哑光材质模拟实际铸造叶轮的质感，对叶片曲面做了光影分层处理，清晰展示叶片的扭曲角度与相邻叶片间的流道空间，整体结构无冗余特征，所有壁厚均匀过渡，既符合实际铸件的工艺生产要求，也可直接导入仿真软件完成流体动力学、结构强度的相关分析，适配涡轮增压器、小型离心风机、微型燃气轮机等多种动力设备的叶轮结构参考需求。
