两用开口梅花扳手三维建模设计作品

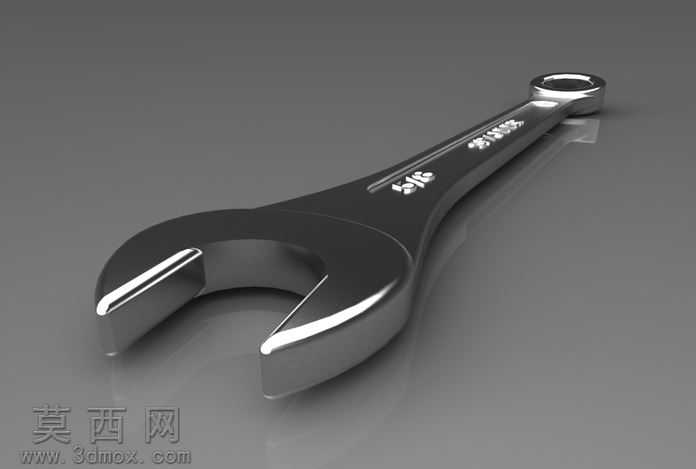

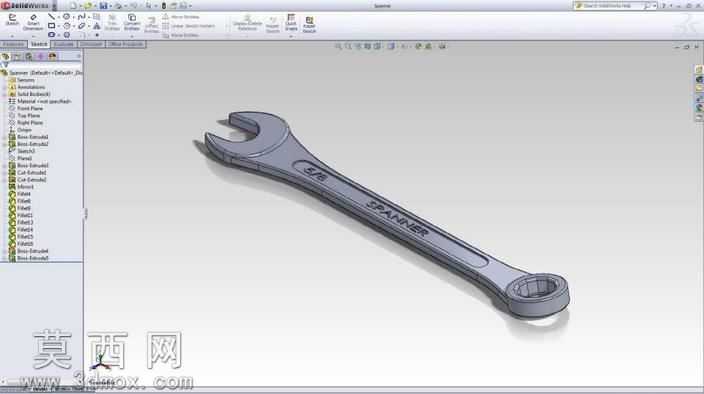

本作品为两用开口梅花扳手的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械五金工具的实际生产尺寸规范进行比例还原，保证模型各部分结构尺寸符合真实手动扳手的行业通用标准。建模初期先梳理扳手的整体结构逻辑，将模型拆分为开口工作端、长柄握持段、梅花工作端三个核心功能模块，分别进行草图绘制与特征构建。开口工作端建模时，先绘制对应标准开口尺寸的轮廓草图，通过拉伸、倒角、圆角特征处理开口咬合齿的过渡结构，保证开口处的受力结构符合实际使用的力学要求，同时对开口边缘做细微的倒角处理，还原真实扳手的加工工艺细节，避免尖锐棱角的不合理结构。长柄握持段建模时，采用放样特征构建符合人体工学的弧形过渡截面，从开口端到梅花端的柄身做渐变收窄的曲面处理，同时在柄身表面预留品牌标识的凹陷特征位，通过包覆特征实现标识的凹凸效果，还原真实产品的表面细节，柄身的棱边全部做圆角过渡处理，模拟真实扳手的锻压成型后打磨抛光的工艺质感。梅花工作端建模时，先绘制标准十二角梅花孔的轮廓草图，通过拉伸切除构建梅花咬合结构，同时对梅花孔的内壁做微小的拔模角度处理，还原真实扳手梅花端的加工特征，梅花端的外轮廓做圆弧过渡，保证与柄身的衔接自然流畅。材质渲染阶段，为模型赋予哑光铬钒钢材质，调整材质的金属粗糙度、反射率参数，模拟真实五金扳手经过电镀处理后的表面质感，添加柔和的环境光影效果，突出模型的结构轮廓与金属质感，同时对模型的边角处做细微的光影强化，凸显结构的立体感。整个建模过程严格遵循机械设计的合理性，所有结构特征均符合真实扳手的生产加工逻辑，无多余的无效特征，模型结构完整，各部分衔接自然，既还原了两用扳手的实用功能结构，也兼顾了工业产品的外观质感表现，可用于五金工具产品展示、机械装配教学、维修场景模拟等多种用途。
