背载式双单元木质音箱腔体结构设计

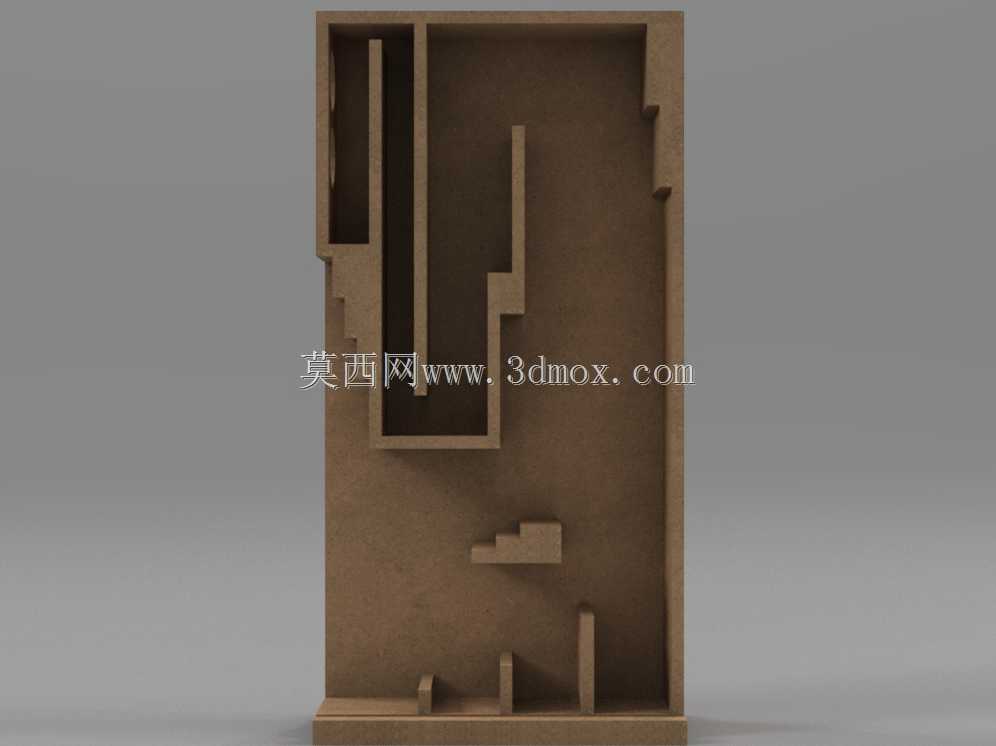

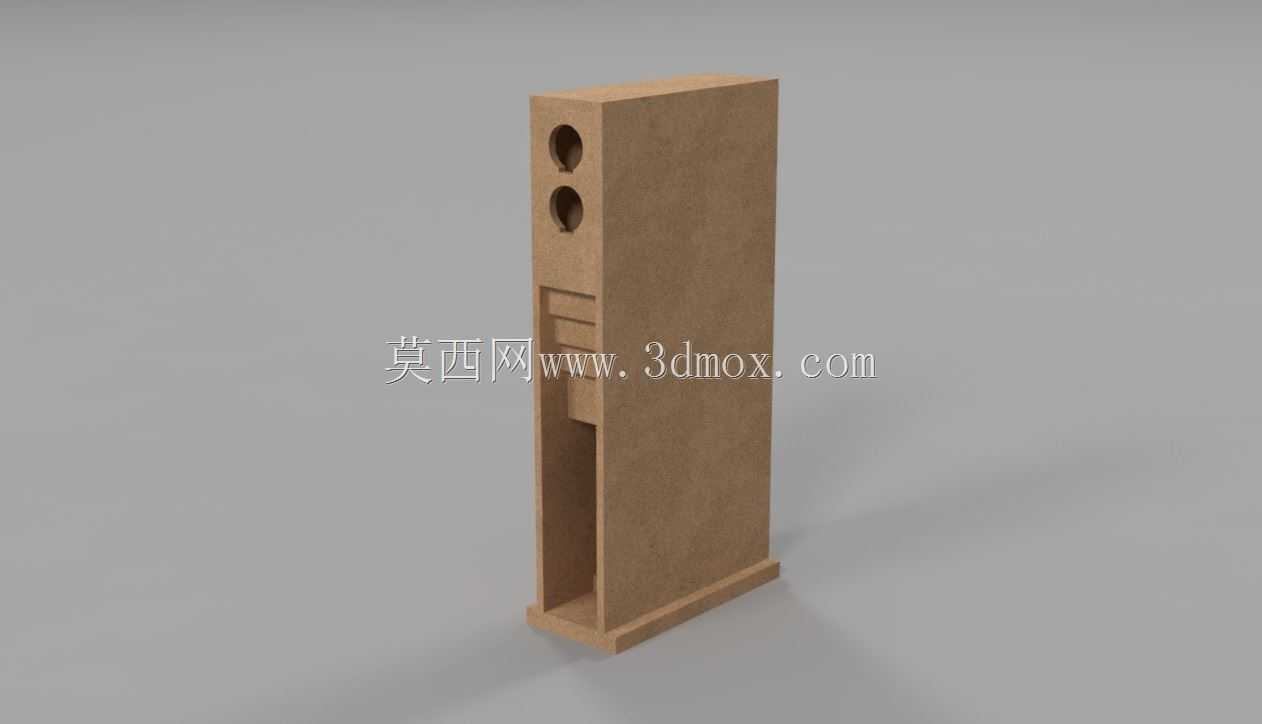

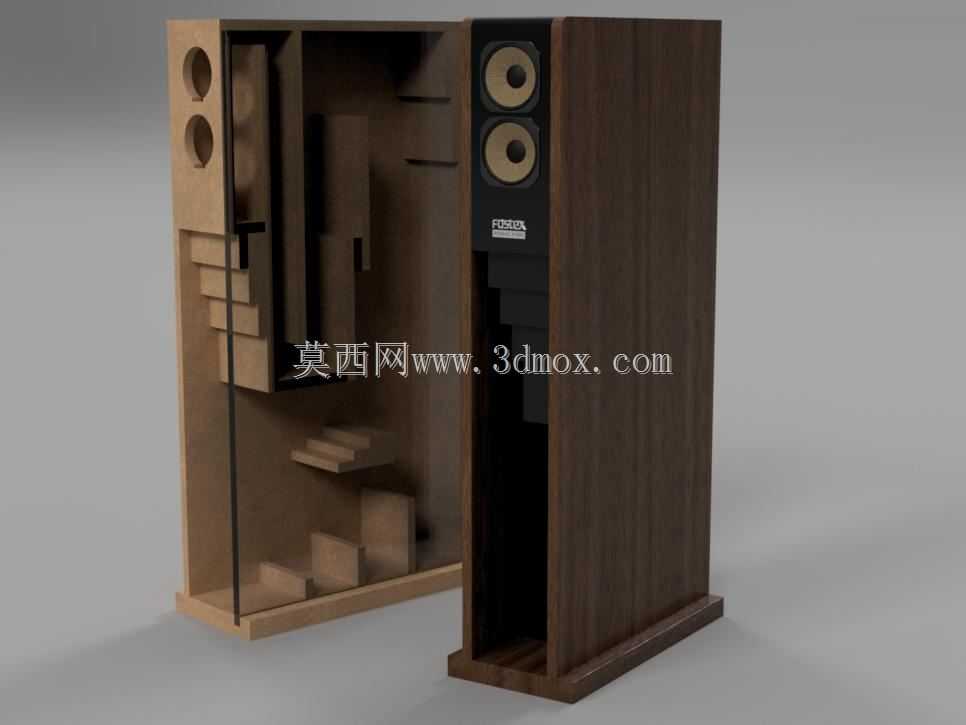

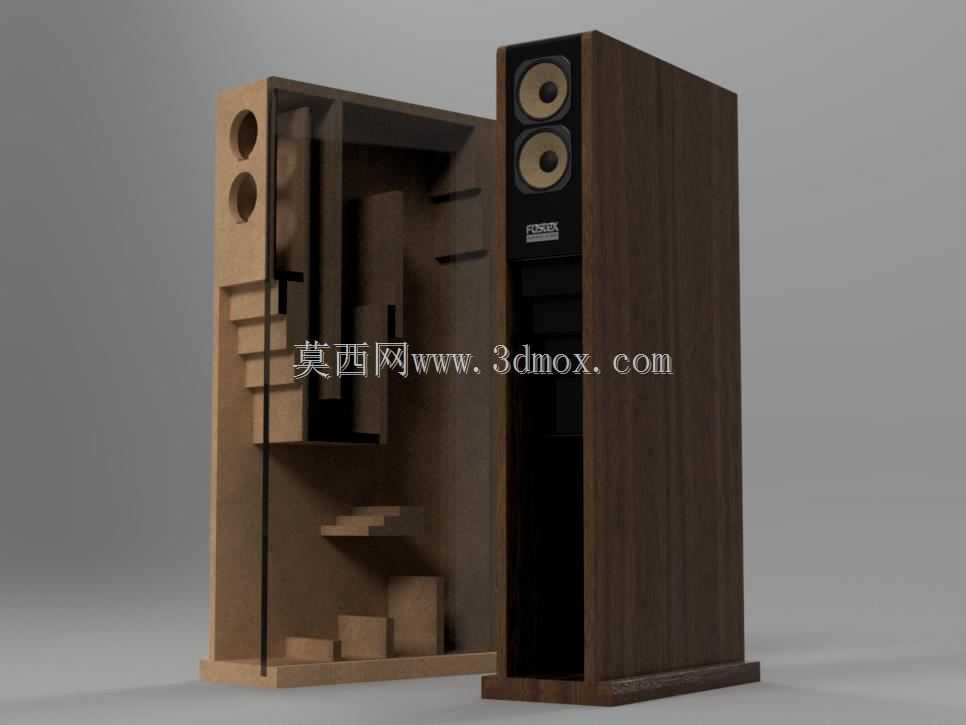

该结构为适配特定全频扬声器单元开发的背载式音箱外壳，主要面向家用桌面HiFi听音、小型工作室近场监听、定制化音响改装等应用场景，能够在有限的箱体容积下，通过特殊的内部声路设计拓展低频下潜深度，弥补小口径全频单元低频量感不足的短板，同时减少声短路带来的频响失真，提升声音回放的结像清晰度与整体氛围感。从实际用途来看，该外壳作为扬声器单元的承载与声学调校载体，既要为单元提供稳固的安装支撑，隔绝不必要的箱体谐振，也要通过内部折叠式的声道路径，对扬声器背部辐射的声波进行引导与相位调整，让背部声波经过路径延迟后与正面辐射的声波实现相位耦合，避免低频抵消，同时利用迷宫式的阻尼结构吸收多余的高频杂波，让全频单元的中频人声表现更加顺滑自然，高频延伸更加通透无毛刺。在功能特性上，该箱体采用分体式展示结构，清晰呈现了内部阶梯式折叠的声腔布局，每一段声腔的截面尺寸都经过声学计算匹配，从单元安装位开始，声路沿着箱体内部的隔板逐层折返延伸，最终从箱体侧面的开孔向外辐射，整个声路的长度对应目标低频截止频率的四分之一波长，能够有效提升低频的辐射效率，相比同容积的密闭式音箱，低频输出声压级可提升3-5dB，同时避免倒相式音箱容易出现的低频拖尾、瞬态响应差的问题。设计思路上，整体采用窄面板、深腔体的立式布局，一方面窄面板可以减少面板的声波衍射，优化离轴响应表现，让听音区域的频响更加均匀；另一方面深腔体能够容纳足够长度的折叠声路，同时保证箱体放置时的稳定性，减少大音量下的箱体晃动。箱体外部采用深色木质贴皮处理，兼顾外观质感与声学阻尼特性，内部的隔板采用高密度板材制作，各拼接位置预留密封安装余量，避免声漏影响声学表现。在外形尺寸与安装边界上，箱体整体为立式长方体结构，宽度适配双单元上下排布的安装需求，面板上预留两个标准单元安装沉孔，沉孔深度与单元的盆架厚度匹配，安装孔位间距符合单元的固定螺丝孔距标准，单元安装后正面与面板齐平，无突出结构；箱体底部预留平底支撑面，可直接放置于桌面或配套脚架上，背部预留接线柱安装位，方便用户连接功放线路，内部声路的各段隔板之间无尖锐棱角，减少声波在内部传递时的异常反射，各段腔体的截面渐变过渡，避免声阻抗突变带来的声波反射失真。
