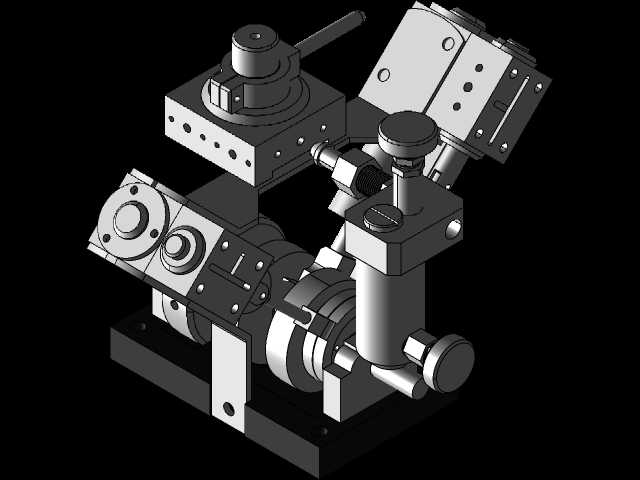

德国V型双缸蒸汽动力机组结构设计

这款V型布局的蒸汽动力机组，核心应用场景覆盖小型固定式动力输出场景、复古动力科普展示装置、小型船舶辅助动力单元以及精密机械教学演示教具领域，可作为独立动力源为低转速大扭矩需求的小型作业设备提供稳定动力输出，也可用于工业发展史相关的展陈场景还原早期工业动力设备的运行逻辑。设备实际用途是将高压蒸汽的热能转化为旋转机械能，通过双缸错相位做功的结构消除单缸动力输出的死点问题，相比单缸蒸汽动力设备运行平顺性有显著提升，可适配需要持续稳定扭矩输出的作业场景，无需额外配置大质量飞轮即可维持较为平稳的运转状态。产品功能特性层面，机组采用双缸V型夹角布局，两个气缸呈一定角度布置在共用的曲轴箱基座上，每个气缸独立配置进汽调节阀、密封组件以及活塞连杆机构，顶部设置的操纵手柄可直接控制进汽量大小，实现输出转速与扭矩的实时调节；基座采用一体化铸造结构，预留了多个标准化安装孔位，可直接固定在钢制机架或者混凝土安装基础上，侧面布置的管接头用于接入高压蒸汽管路与排汽管路，整体管路走向紧凑规整，避免了外置管路过多带来的干涉风险。产品设计思路围绕紧凑化、高可靠性展开，将配气机构、调节机构、动力输出端全部集成在统一的安装基座上，尽可能压缩整机的占用空间，同时所有运动部件都设计了可拆卸的密封端盖，日常维护时无需拆解整个机组即可完成密封件更换、磨损部件检修等操作；气缸外壁设置了散热筋结构，可在连续运转过程中快速导出缸体多余热量，避免密封件长期处于高温环境下加速老化。外形尺寸与安装边界方面，整机采用方形基座设计，安装孔位按照通用工业安装标准排布，横向与纵向的安装孔距适配多数小型动力设备的机架安装尺寸，动力输出轴的中心高与同功率等级的小型内燃机保持一致，替换现有动力单元时无需额外调整传动机构的安装位置；整机上部的操纵部件与管路接头全部布置在操作人员易触及的侧面与顶面，安装时需要在机组周边预留不小于十厘米的操作维护空间，排汽管路侧需要预留足够的管路接驳空间，避免高温排汽管靠近其他不耐热部件造成安全隐患。
