工业厂房蒸汽管道更换施工场景三维设计

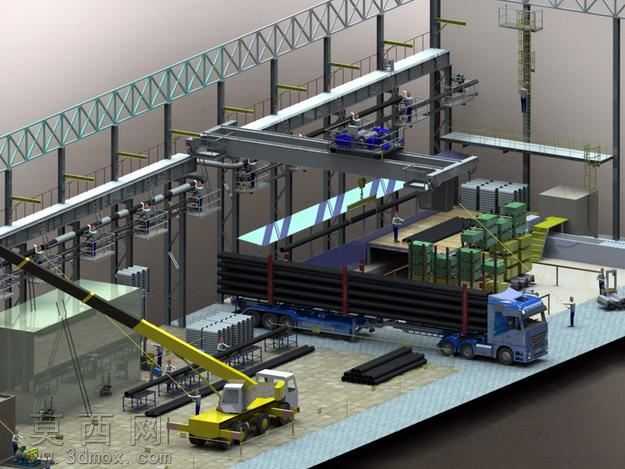

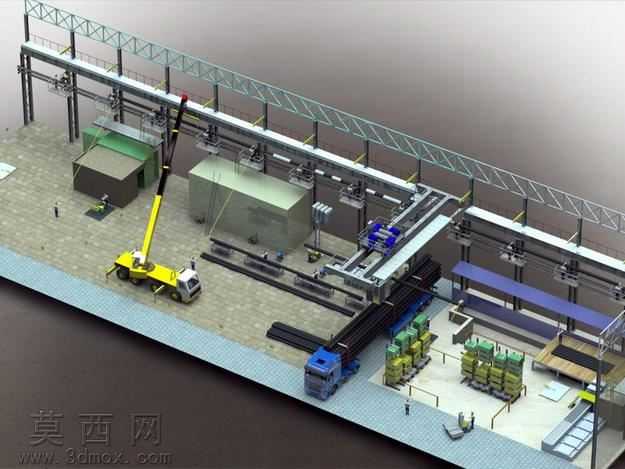

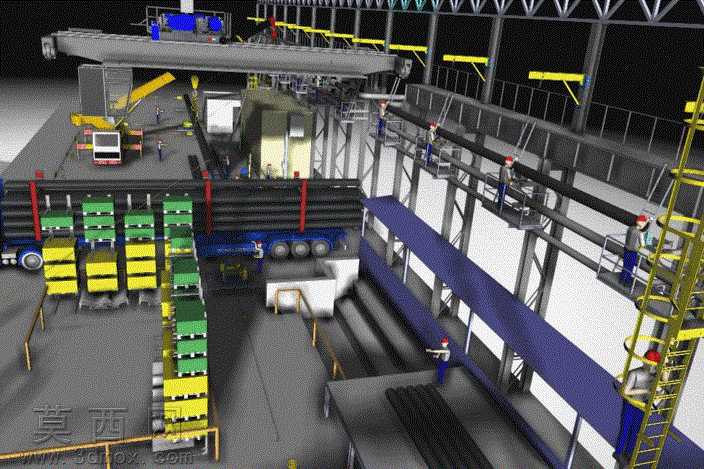

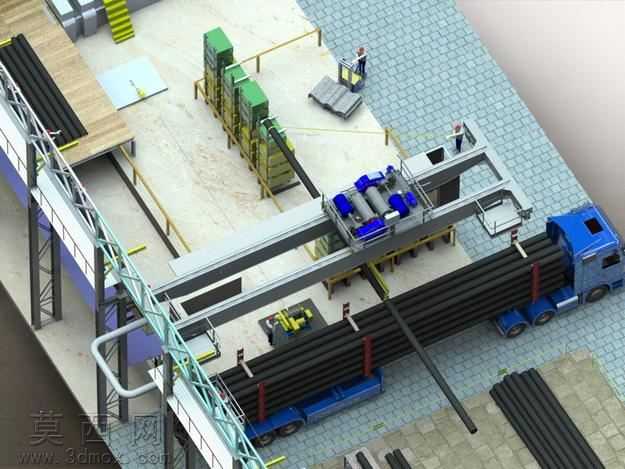

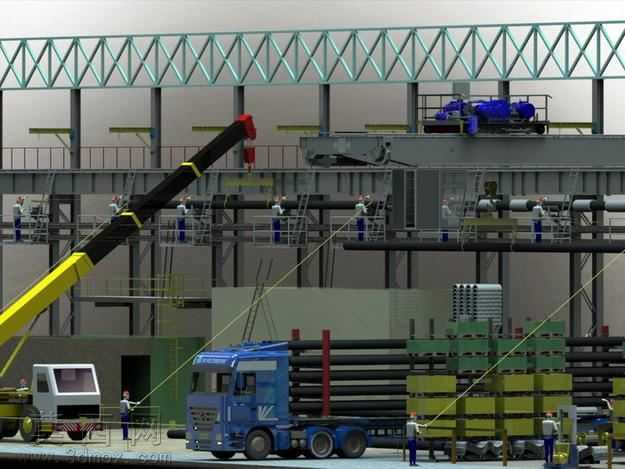

本三维设计围绕乌克兰老旧工业厂房蒸汽管道重建更换项目展开，完整还原了受限空间内旧管道拆除、新管道敷设安装的全施工场景。建模阶段采用SolidWorks完成全场景构件的参数化搭建，首先梳理厂房原有钢结构框架的层级关系，对多层操作平台、立柱横梁、爬梯护栏等结构按照实际工业建筑模数进行1:1比例建模，还原厂房内原有仓储堆垛区、设备放置区的布局特征，保证场景空间尺度的真实性。针对施工用到的各类设备，分别完成桥式起重机、移动式汽车吊、手动绞车、起重吊具以及非标安装工装的独立建模，对起重设备的行走机构、吊臂伸缩结构、吊钩滑轮组等运动部件做了结构拆分，清晰展现设备的作业功能逻辑；同时对高空作业人员的安全防护装备、操作姿态进行细节建模，还原不同作业面的人员分工状态。材质渲染阶段，针对不同构件赋予对应物理材质：厂房钢结构采用哑光防锈漆材质，表现工业金属的厚重质感；蒸汽管道区分新旧管段，旧管道做氧化锈蚀、漆面剥落的纹理处理，新管道采用亮面镀锌金属材质，直观区分待拆与新装构件；起重设备的黄色警示漆面、安全护栏的红白警示色、仓储货箱的黄绿配色均按照工业安全规范设置，搭配厂房内的混凝土地面、磨砂玻璃采光窗等材质，提升场景的真实沉浸感。设计过程中重点还原了非标准安装设备的应用逻辑，针对厂房内无法使用大型起重设备的狭窄作业区域，设计了适配现场空间的临时吊装工装、管道对口固定夹具，还原了利用绞车配合滑轮组完成管道高空移位、对口焊接的施工流程，同时在场景中预留了旧管道拆除后的堆放区域、新管道的预制摆放区域，完整复现不停产状态下管线改造的施工组织逻辑。场景的灯光设置模拟工业厂房的混合照明效果，结合顶部行车灯、局部作业面投光灯以及自然采光的光线特征，调整阴影的虚实关系，突出高空作业面、起重作业区域的视觉重点，既展现了工业施工场景的严谨性，也清晰呈现了蒸汽管道更换项目的施工流程与设备应用方案，可作为工业施工组织模拟、管线改造方案交底的可视化参考模型。
