门式简易起重作业机架结构三维设计

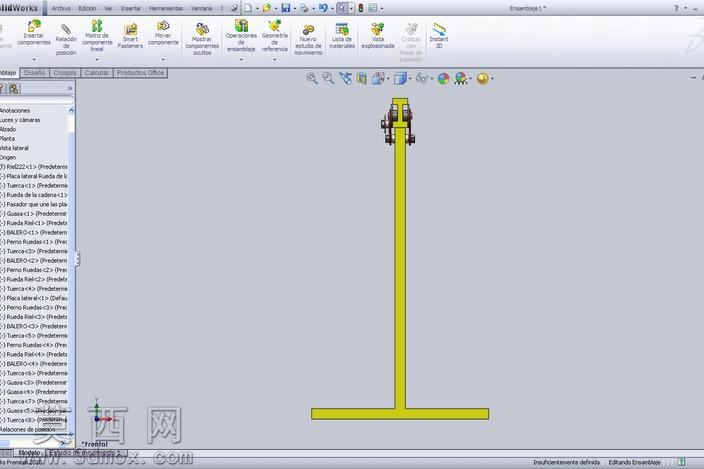

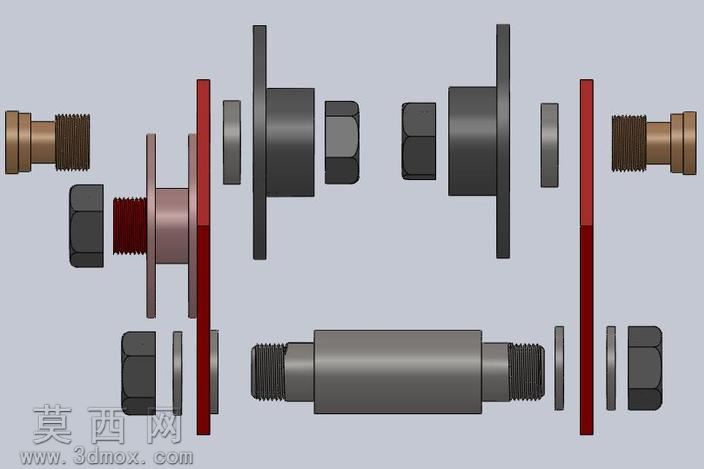

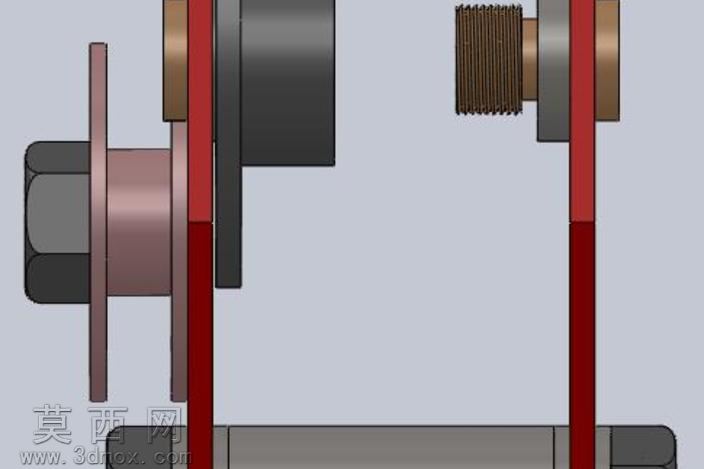

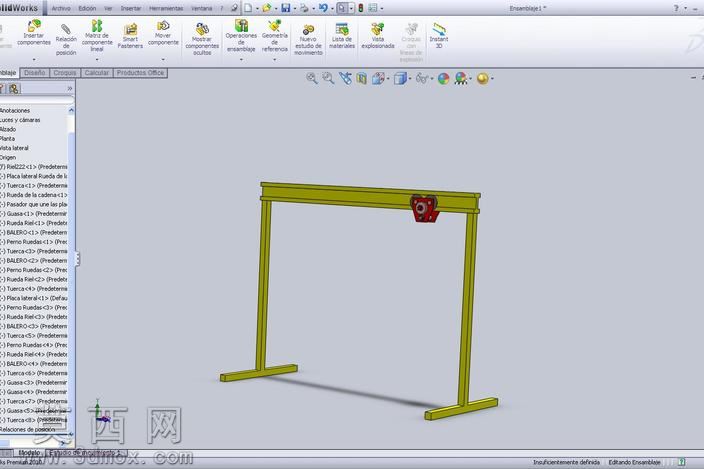

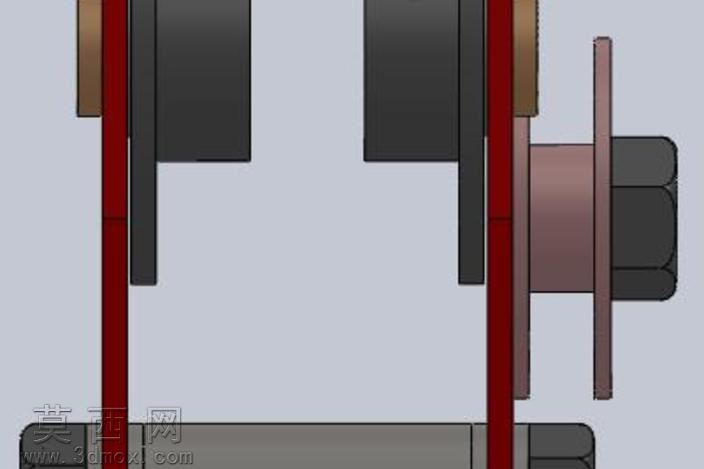

本作品为门式结构的简易起重作业机架三维设计，采用三维建模软件完成全参数化建模，整体建模过程遵循机械设计的基准统一原则，首先以地面为基准平面绘制两侧支腿的底部支撑轮廓，通过拉伸特征生成带延伸底脚的L型支腿结构，两支腿采用对称布局设计，保证机架放置时的受力稳定性，底脚的延伸长度经过参数校核，可有效降低机架侧翻风险。两侧支腿建模完成后，在支腿顶端通过重合配合约束搭建横向承载主梁，主梁采用矩形截面型材结构，通过拉伸凸台特征生成整体梁体，梁体与支腿的连接位置做了贴合面的配合处理，保证结构连接的刚性。主梁上装配有可沿梁体横向移动的起重滑车组件，滑车通过轨道配合与主梁实现滑动约束，可沿主梁长度方向完成水平位移，滑车主体集成了吊具安装位，可配套起重吊具完成重物的吊装移位作业。建模过程中对所有结构件做了材质赋予，整体机架结构件采用结构钢材质，在软件中设置对应的金属材质参数，还原钢制型材的表面质感，滑车组件的运动部件做了区分材质设置，便于识别运动结构。整体设计思路围绕小型工位起重作业需求展开，简化了传统门式起重机的复杂冗余结构，保留核心的支撑、横向移动、吊装承载功能，结构紧凑简洁，建模过程中所有特征均保留参数化编辑属性，可根据实际作业的跨度需求、起升高度需求调整支腿高度、主梁长度参数，适配不同的工位吊装场景。模型装配过程中完成了全局干涉检查，确认各部件之间无运动干涉与装配冲突，滑车沿主梁的滑动行程覆盖主梁整体有效长度，可满足作业范围内的横向移位需求，两侧支腿的底脚平面做了共面约束，保证机架放置时的水平度，整体结构受力路径清晰，载荷通过滑车传递至主梁，再由主梁分散至两侧支腿最终传导至地面，符合起重设备的力学传递逻辑。
