适配菲亚特500的1.4L排量活塞头三维设计

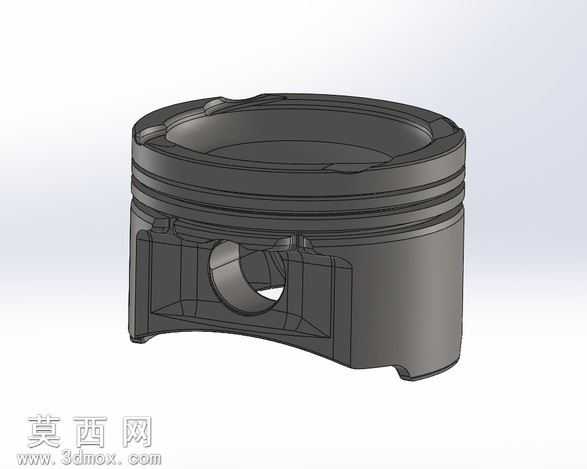

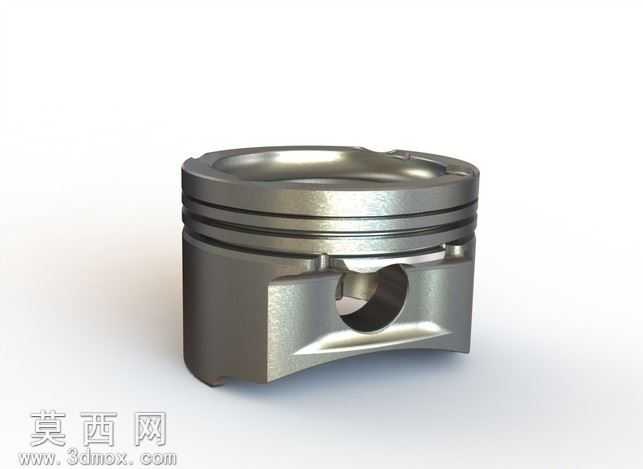

本作品为适配菲亚特500车型1.4L排量动力系统的活塞头概念设计，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循内燃机活塞的工程设计逻辑，以72毫米活塞销孔尺寸为核心基准展开结构搭建。建模阶段首先绘制活塞头部的截面轮廓，精准还原ω型燃烧室的凹坑曲面，通过旋转凸台命令生成活塞头部基体，随后对头部的多道环槽进行切除拉伸建模，每道环槽的宽度、深度以及槽岸高度都按照小排量高转速汽油机的设计规范设定，保证气环、油环的安装适配性，环槽边缘做了微小的倒角处理，避免装配时刮伤活塞环镀层。活塞裙部的建模采用变椭圆截面设计，通过放样命令生成符合热膨胀变形规律的裙部轮廓，裙部表面预留了合理的型线余量，模拟实际工作中热态下的贴合形态，减少活塞与气缸壁的敲击磨损。活塞销孔部分采用同轴心切除命令生成72毫米直径的通孔，孔的两端加工有卡环槽，用于安装活塞销卡环限制销的轴向窜动，销孔与活塞头部的连接部位做了加强筋结构建模，筋条的厚度与过渡圆角经过反复调整，在保证结构强度的同时尽可能降低活塞整体重量，满足往复运动件的轻量化设计要求。渲染阶段采用哑光金属材质模拟铸铝合金活塞的表面质感，对环槽、销孔等机加工面赋予轻微反光的金属切削材质，通过环境光与定向光的组合打光，清晰呈现活塞的所有结构细节，包括裙部的减重凹腔、头部的气门避让凹坑等细微结构。整个设计围绕小排量乘用车发动机的动力输出特性展开，在结构上兼顾了强度、轻量化与热变形补偿需求，可作为发动机活塞结构学习、概念改装设计的参考模型，所有特征均保留完整参数，可根据不同的压缩比、缸径需求进行快速调整修改。
