90CMM百褶滤袋立式工业除尘器

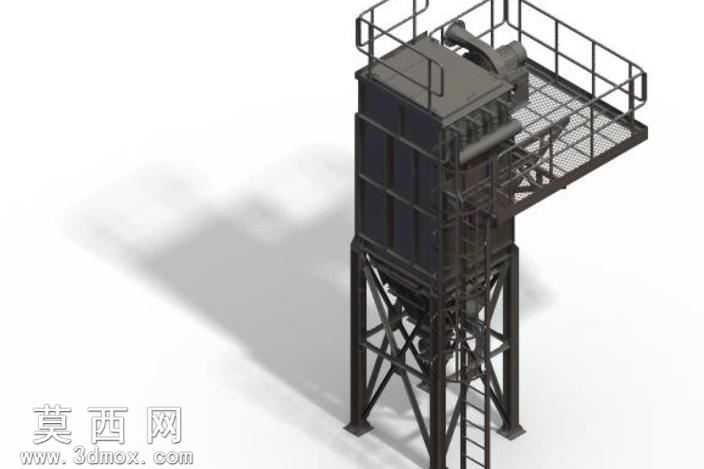

本模型为采用百褶滤袋的立式工业除尘设备，整体采用SolidWorks进行全参数化三维建模，完整还原设备的真实结构与尺寸比例。建模过程中先以自顶向下的设计思路搭建整体装配框架，首先确定设备的核心处理能力参数，对应90mm处理能力、单滤袋4.6平方米过滤面积、总过滤面积92平方米的设计指标，匹配0.98米/分钟的气布比、794m/min的进气导管流速，确保结构尺寸与性能参数一一对应。模型主体分为上部箱体、中部过滤仓、下部灰斗、支撑钢架四个核心模块，上部箱体集成检修平台与护栏，采用镂空网格建模还原操作平台的防滑结构，护栏按照工业安全标准设置横杆与立杆间距，爬梯结构逐阶建模还原踏步与扶手细节，方便模拟设备安装与检修场景。中部过滤仓采用框架加蒙板的结构设计，百褶滤袋在仓内按照阵列排布，建模时还原滤袋的褶皱形态与安装定位结构，进气导管与仓体的连接部位做了法兰衔接的细节处理，还原管路对接的密封结构。下部灰斗采用锥形收料结构，建模时做了壁厚抽壳处理，还原灰斗的倾斜落料角度，避免粉尘堆积。支撑钢架采用型材焊接结构，每根支撑立柱、斜撑、横撑都单独建模还原型材截面形态，底部设置安装脚座，匹配真实设备的安装固定方式。材质渲染阶段，主体设备外壳采用哑光深灰工业漆材质，支撑钢架做了轻微做旧的金属质感处理，平台护栏采用亮黑色金属材质，爬梯踏步做了防滑纹理的材质表现，滤袋部分采用透气无纺布的哑光织物材质，整体渲染效果贴合工业现场的真实设备质感。模型装配过程中添加了合理的配合约束，所有活动部件预留运动仿真空间，可直接用于工程出图、设备方案展示、除尘系统布局模拟等场景，结构细节完整无缺失，各部件的连接关系清晰，可拆解查看内部滤袋布置、管路走向、支撑受力结构，能够直观呈现袋式除尘器的工作原理与结构组成。
