皮带传动式离心通风机三维结构模型

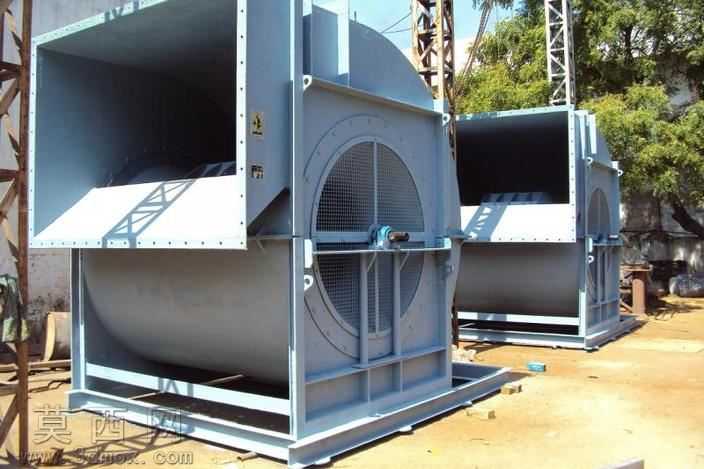

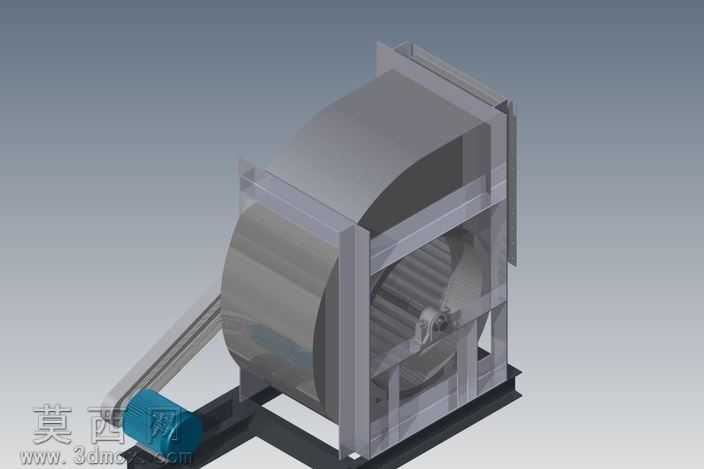

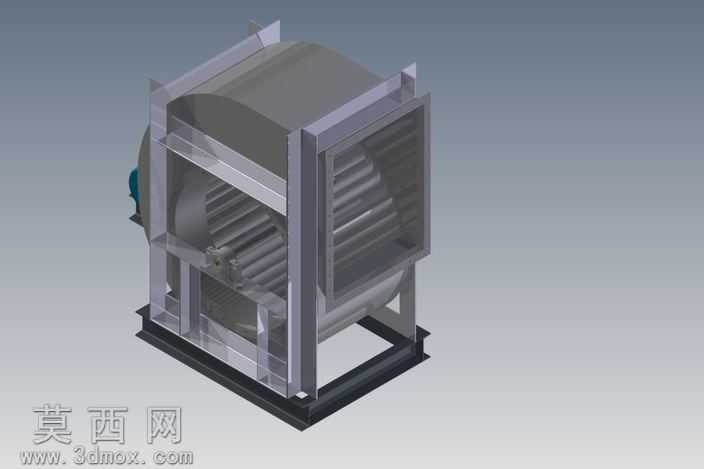

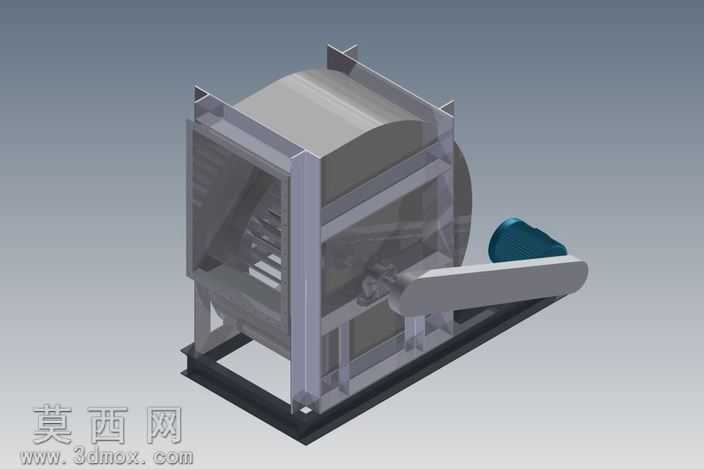

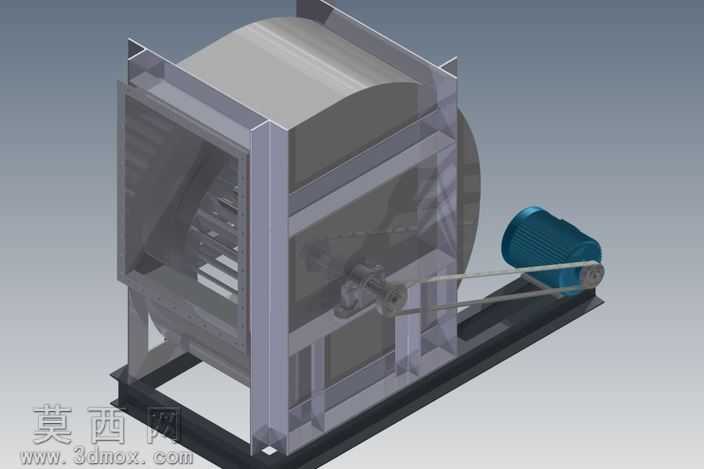

本模型为皮带传动式离心通风机的完整三维建模成果，建模过程严格遵循通用机械通风设备的实际生产尺寸比例，在三维建模环境中完成全零部件的参数化搭建，完整还原了离心风机从动力输入到流体输出的全部结构组成。模型首先搭建了底部承托机座，采用型钢焊接框架的结构形式，对型材的拼接位置、安装固定孔位都做了精细化还原，机座表面赋予了哑光黑色金属材质，还原了实际设备做防锈漆处理的表面质感。机座上方为风机主体蜗壳结构，建模时通过曲面放样命令生成蜗壳的渐开线流道型面，壳体采用薄钢板折弯拼接的结构逻辑，在壳体的加强筋位置、检修门安装位都做了结构细节刻画，蜗壳材质赋予了银灰色冷轧钢板材质，还原了钣金加工后的金属哑光质感。蜗壳内部的叶轮组件采用参数化建模方式，对前盘、后盘、叶片的弧度、安装角度都做了精准还原，叶片采用后向式叶片结构，符合离心风机的气动设计逻辑，叶轮与主轴的连接轮毂、轴承座安装位都做了细节呈现。模型完整还原了皮带传动结构，包含主轴端带轮、电机端带轮、三角传动带、皮带护罩以及驱动电机，驱动电机采用独立安装座固定在机座滑轨上，还原了实际设备中可调整皮带张紧度的滑轨结构，电机外壳赋予了深蓝色烤漆材质，传动带赋予了黑色橡胶材质，带轮赋予了铸铁哑光金属材质，不同材质的区分让模型结构层次清晰。在渲染表现上，模型采用了工业产品常用的柔和环境光，对金属材质的反光、橡胶材质的漫反射特性都做了材质参数调整，让整体渲染效果贴近实际工业设备的真实外观。设计过程中充分考虑了离心风机的实际装配逻辑，所有零部件的装配约束都符合实际机械装配要求，可直观呈现风机的动力传递路径：电机输出动力通过三角带传递至主轴，带动叶轮在蜗壳内高速旋转，通过叶片对气体的做功提升气体压力与流速，最终通过蜗壳出口将加压气体输送至管道系统，完整还原了离心风机依靠叶轮旋转动能转化为气体压力能的工作原理，模型结构完整无缺失，可用于通风设备结构教学、产品方案展示等场景。
