家用厨房离心式抽油烟风机结构设计

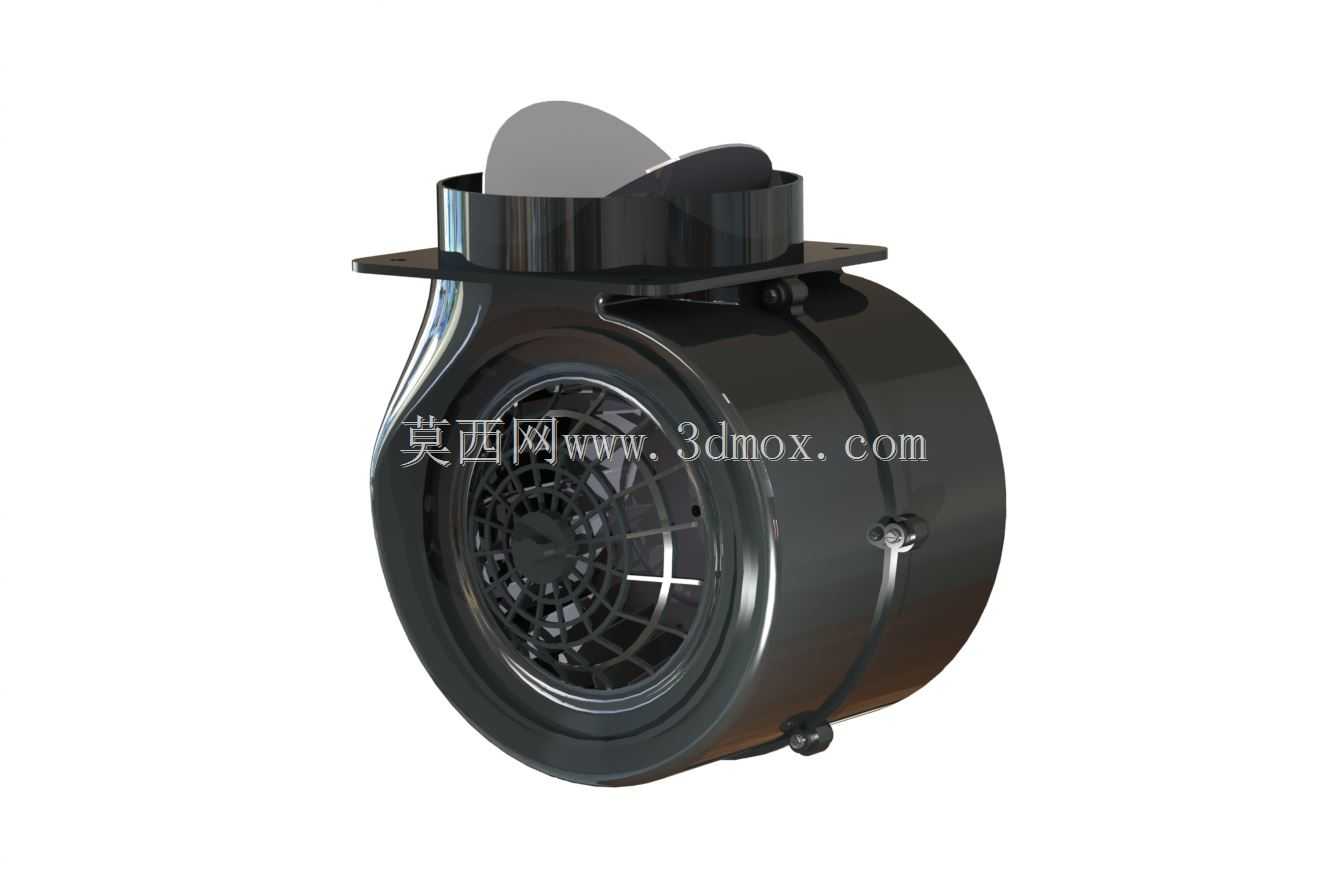

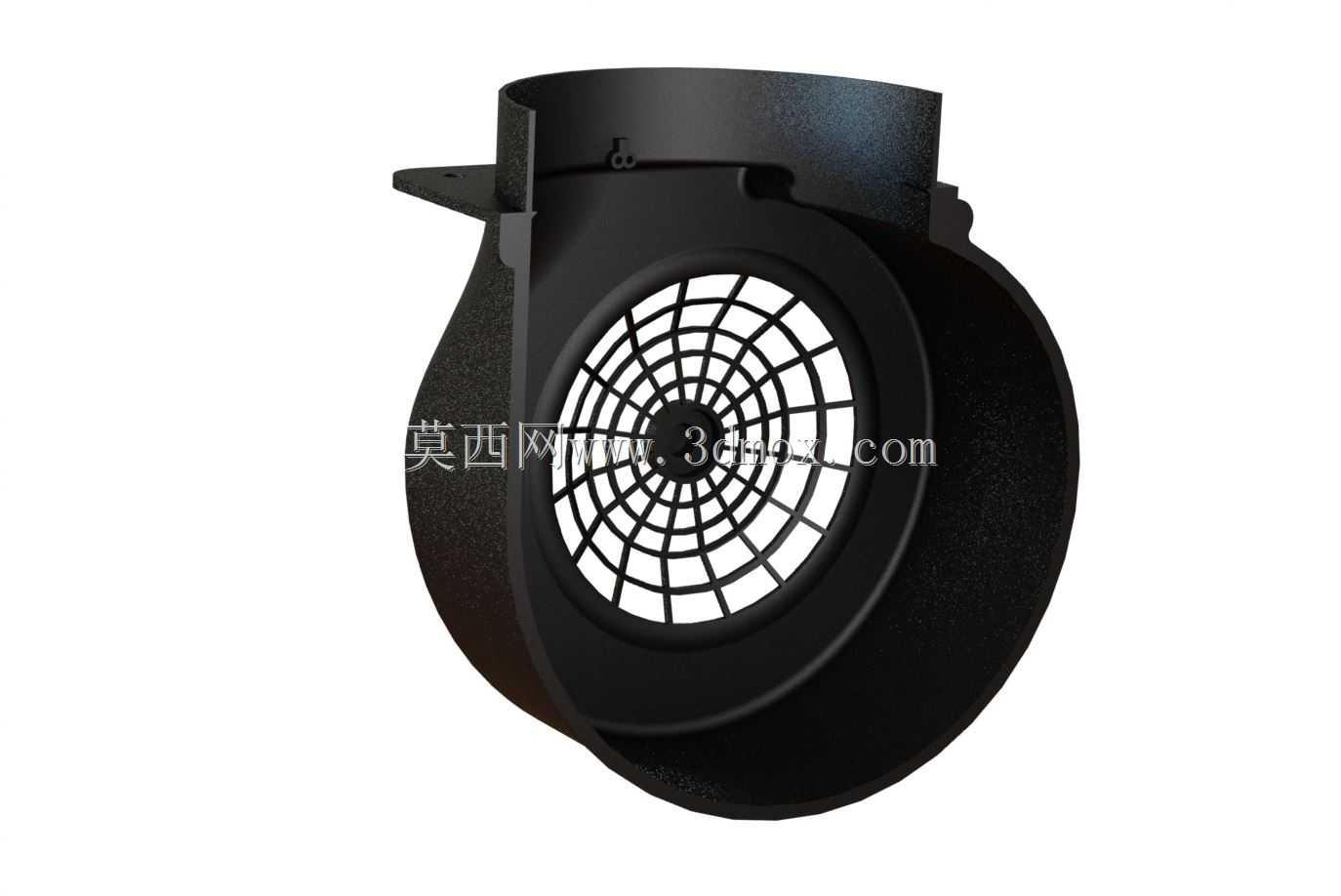

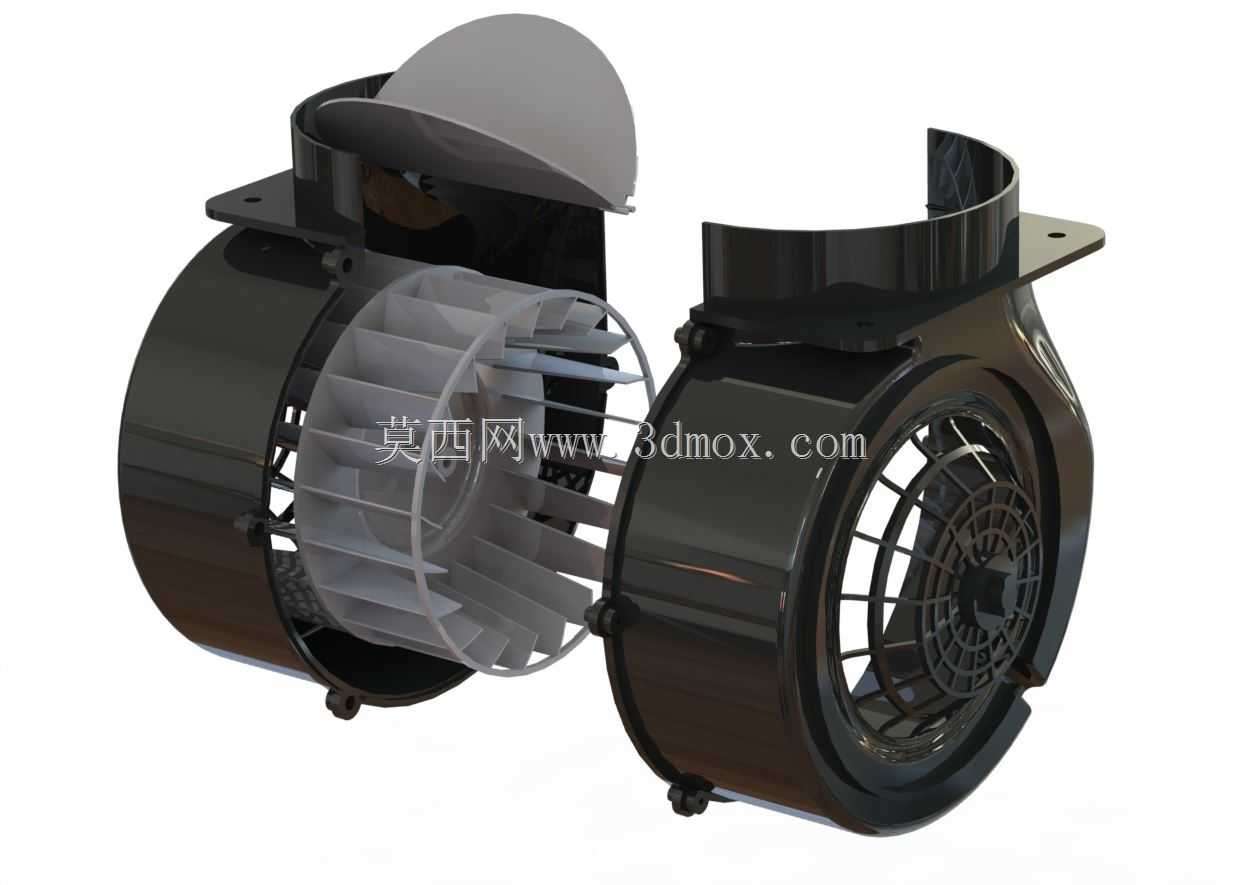

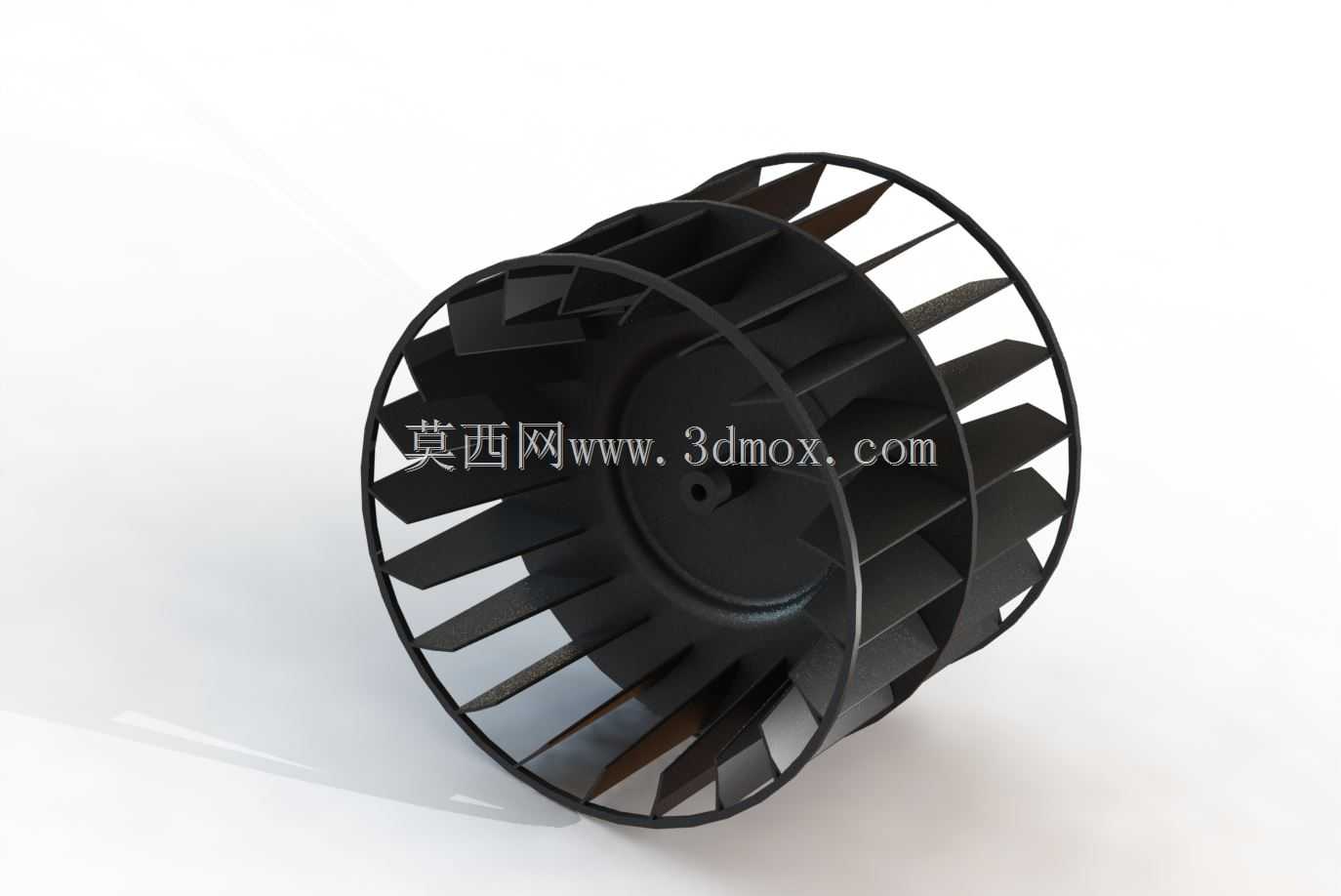

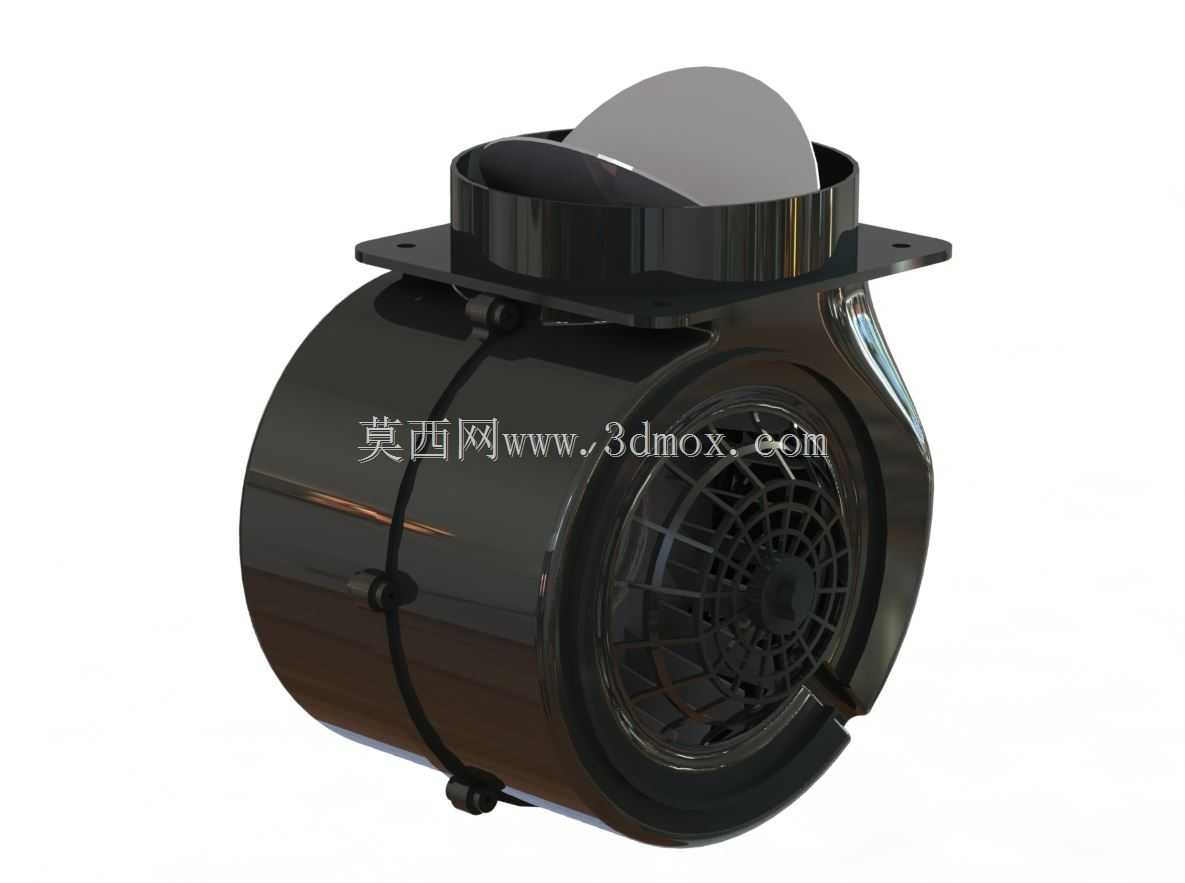

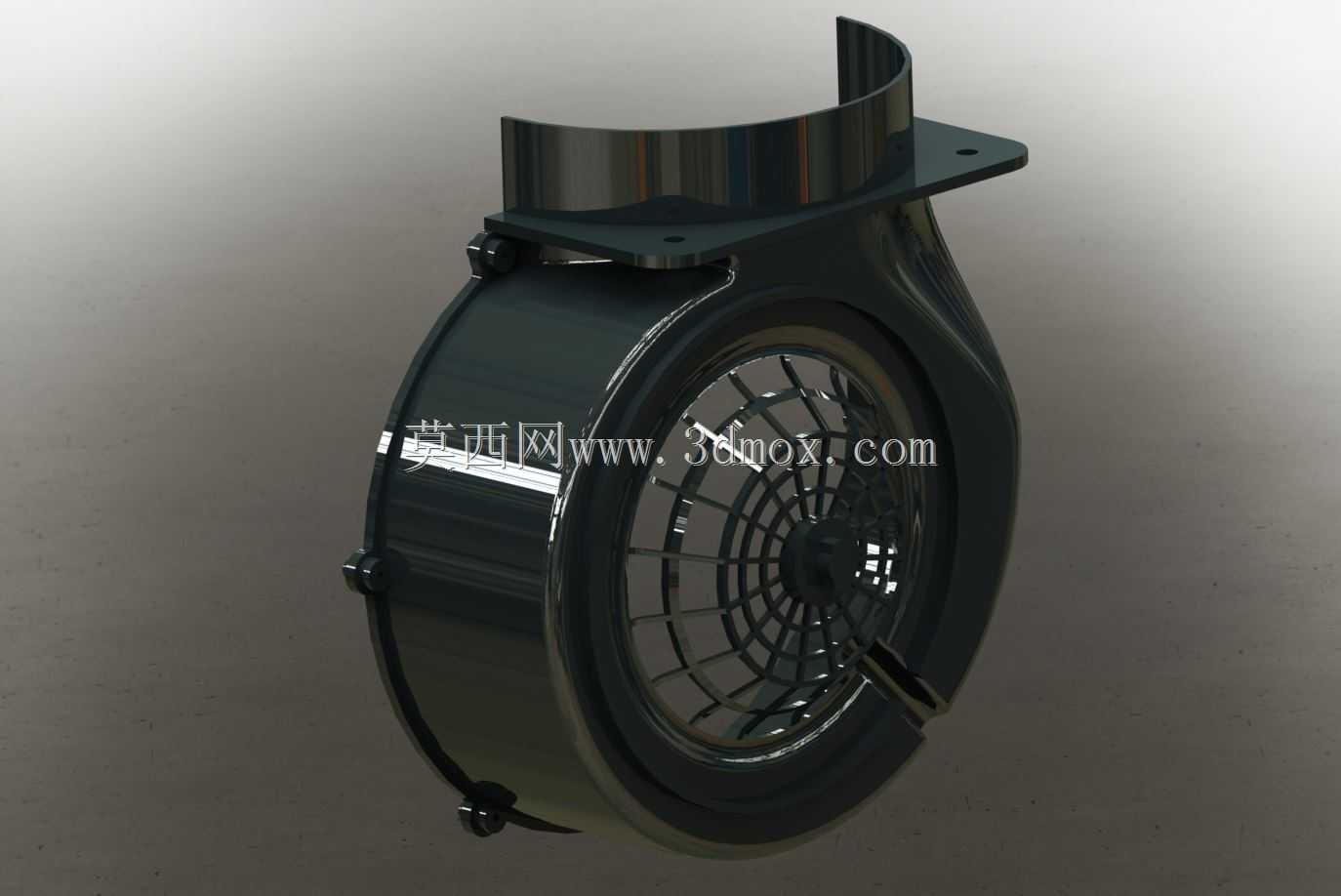

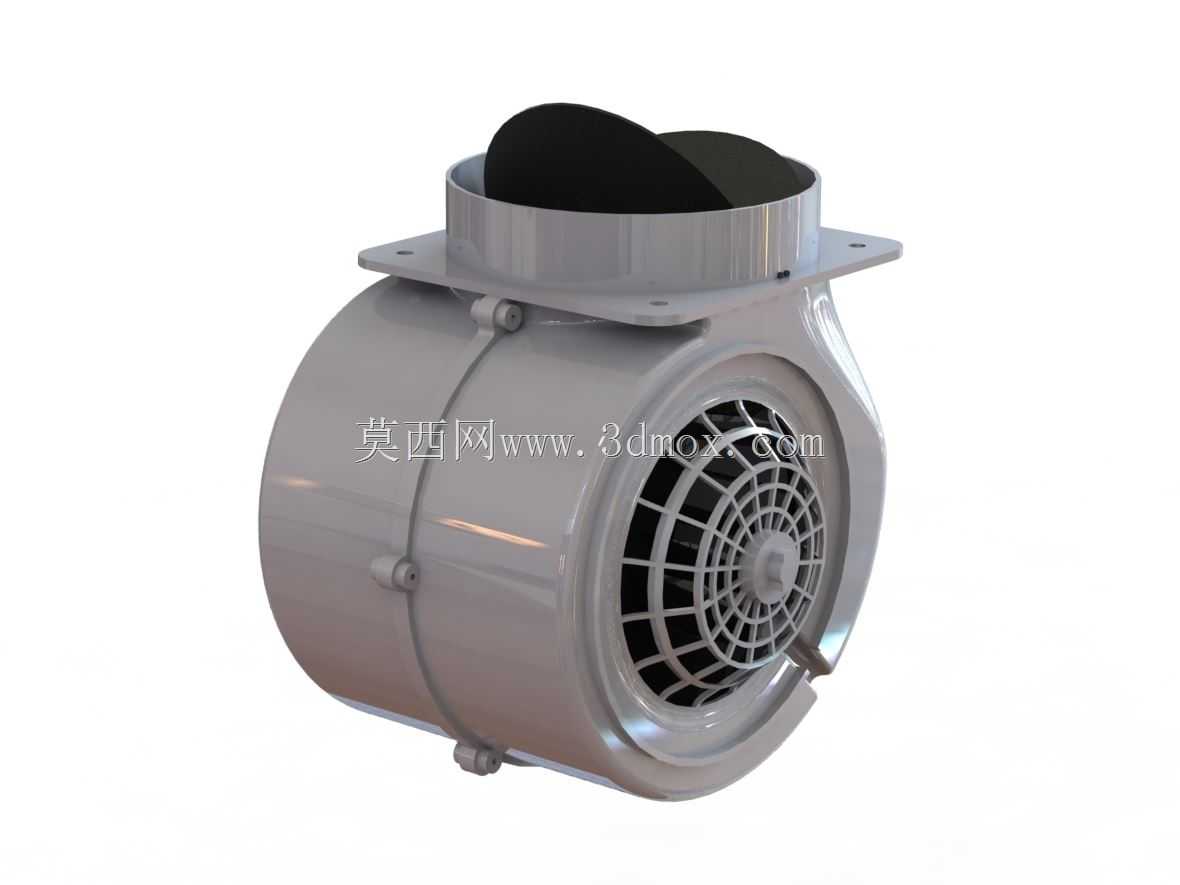

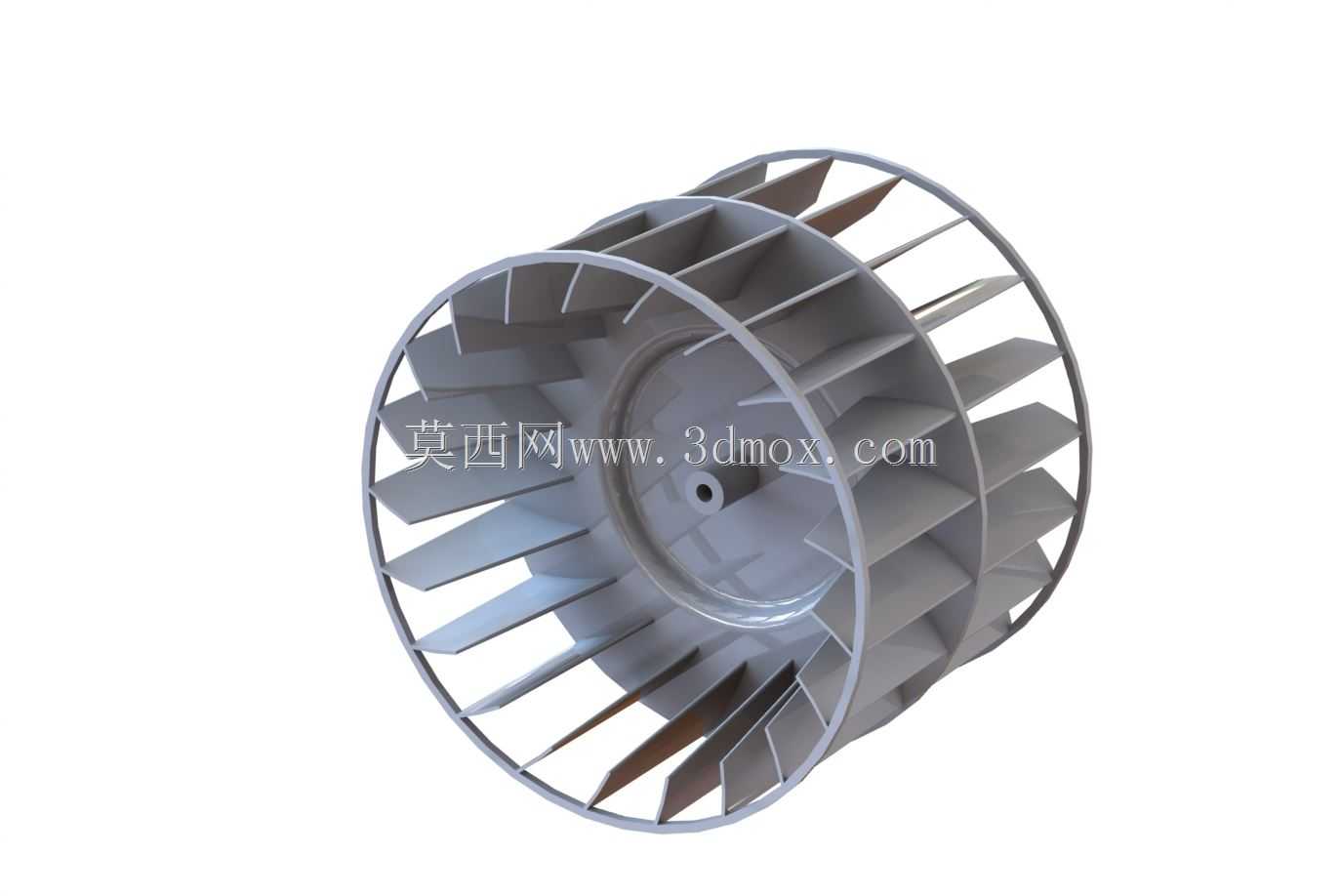

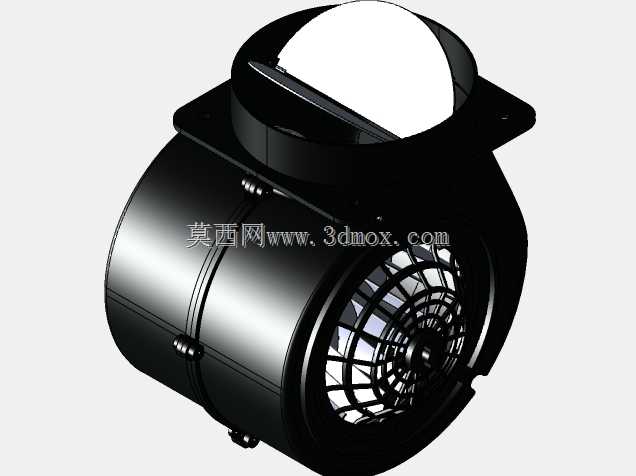

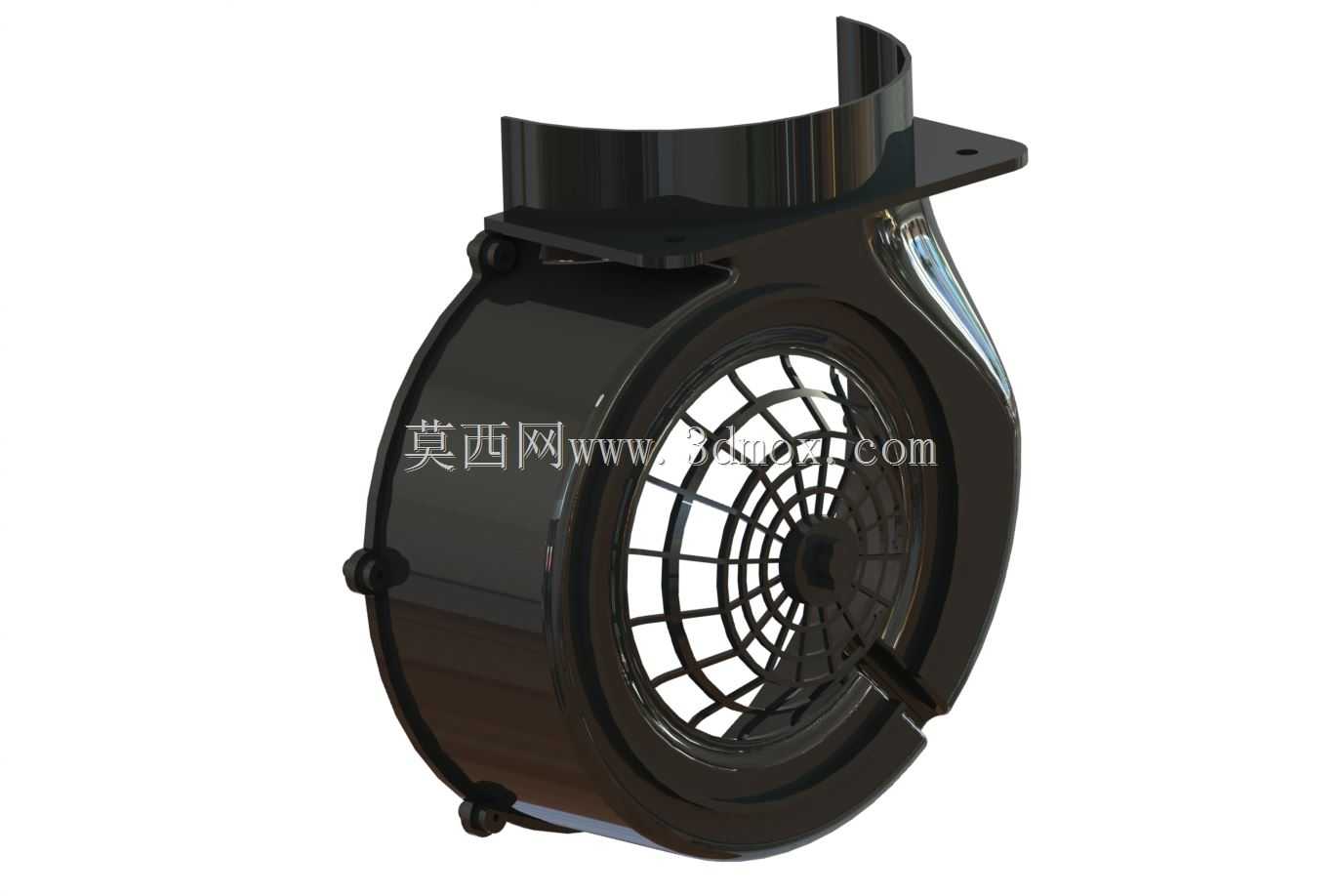

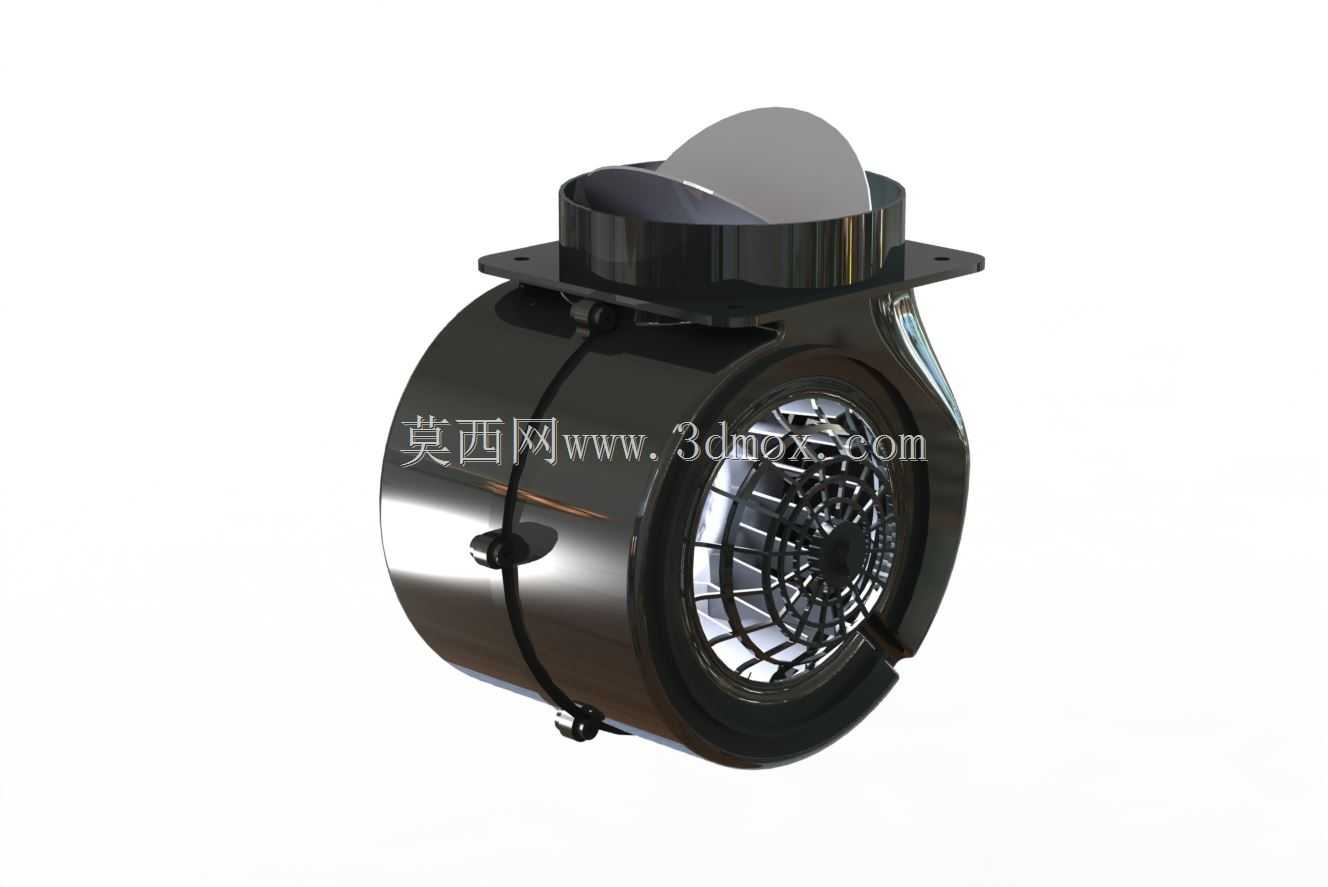

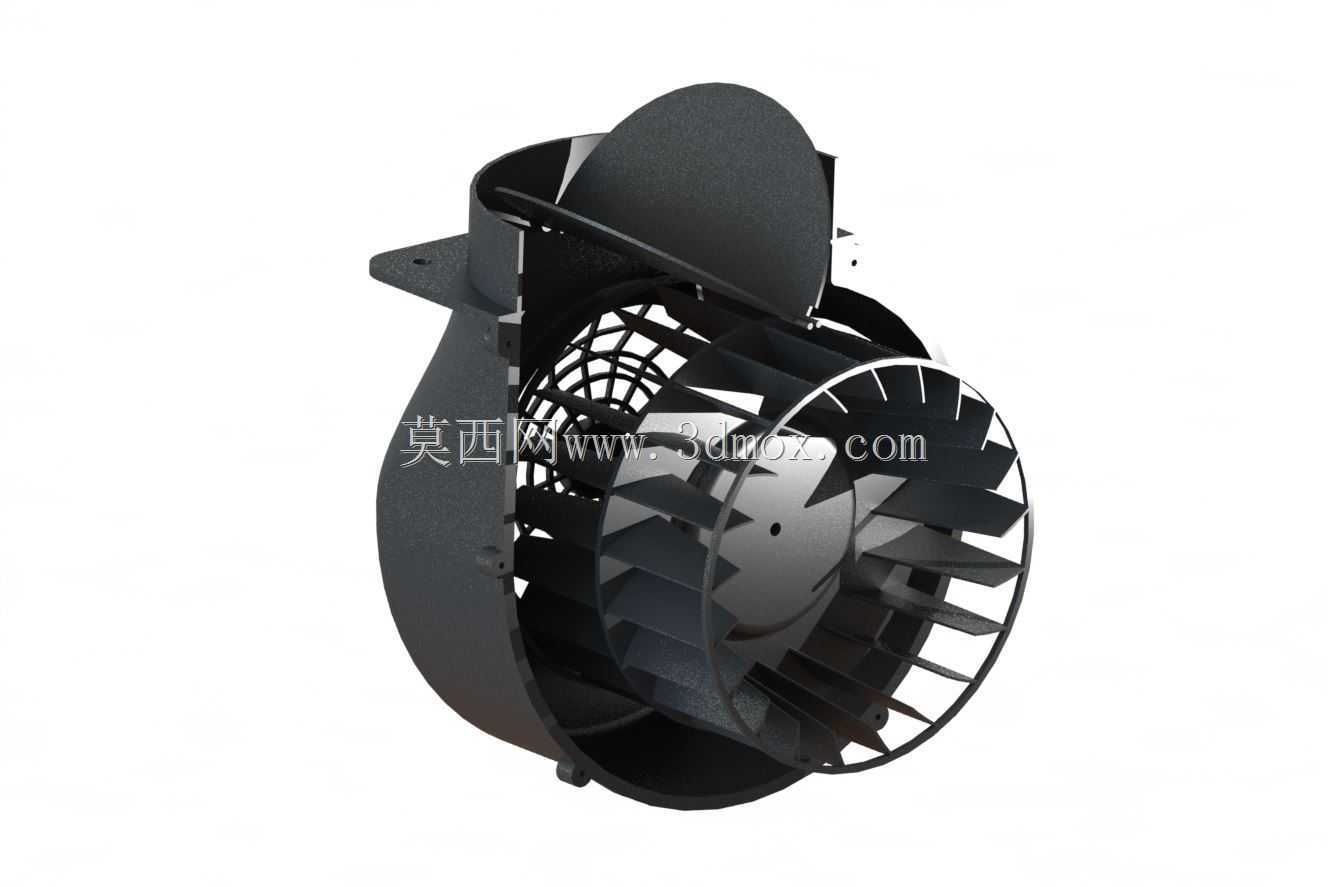

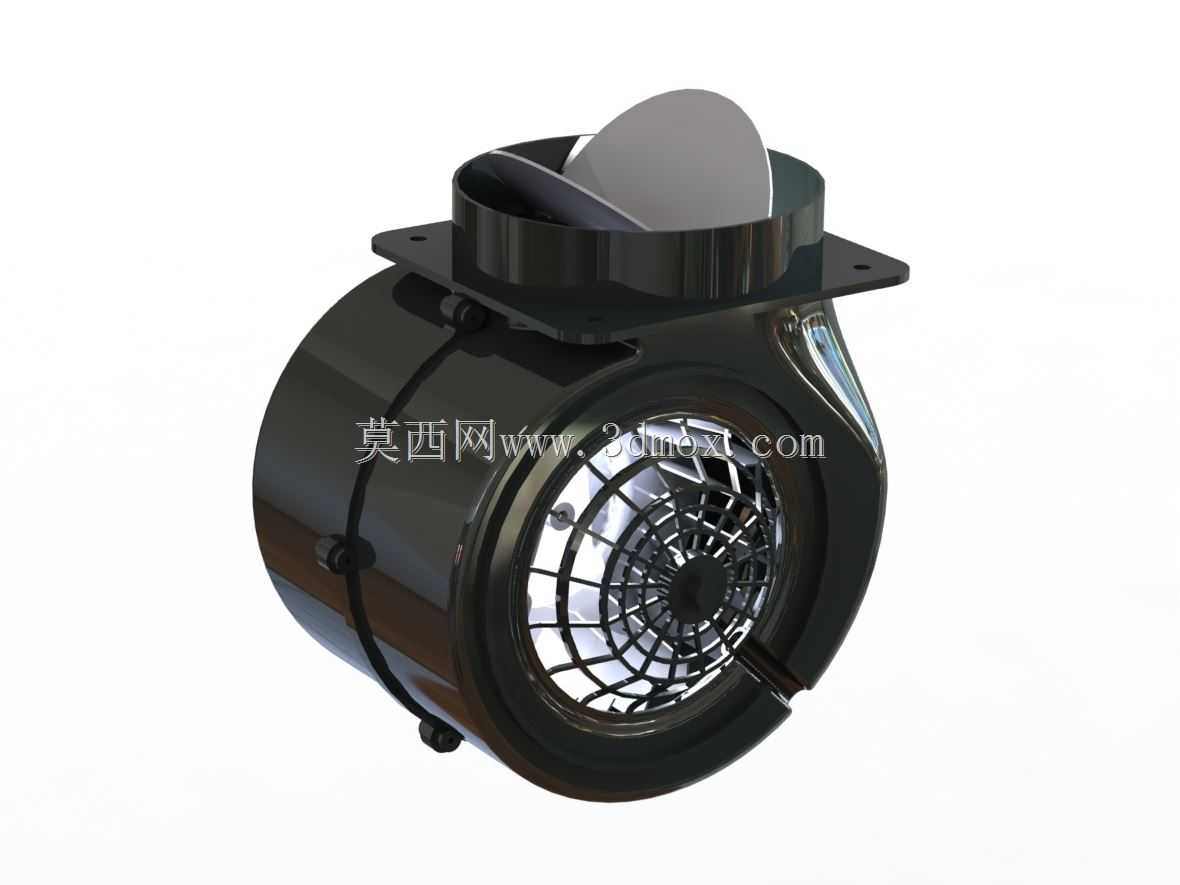

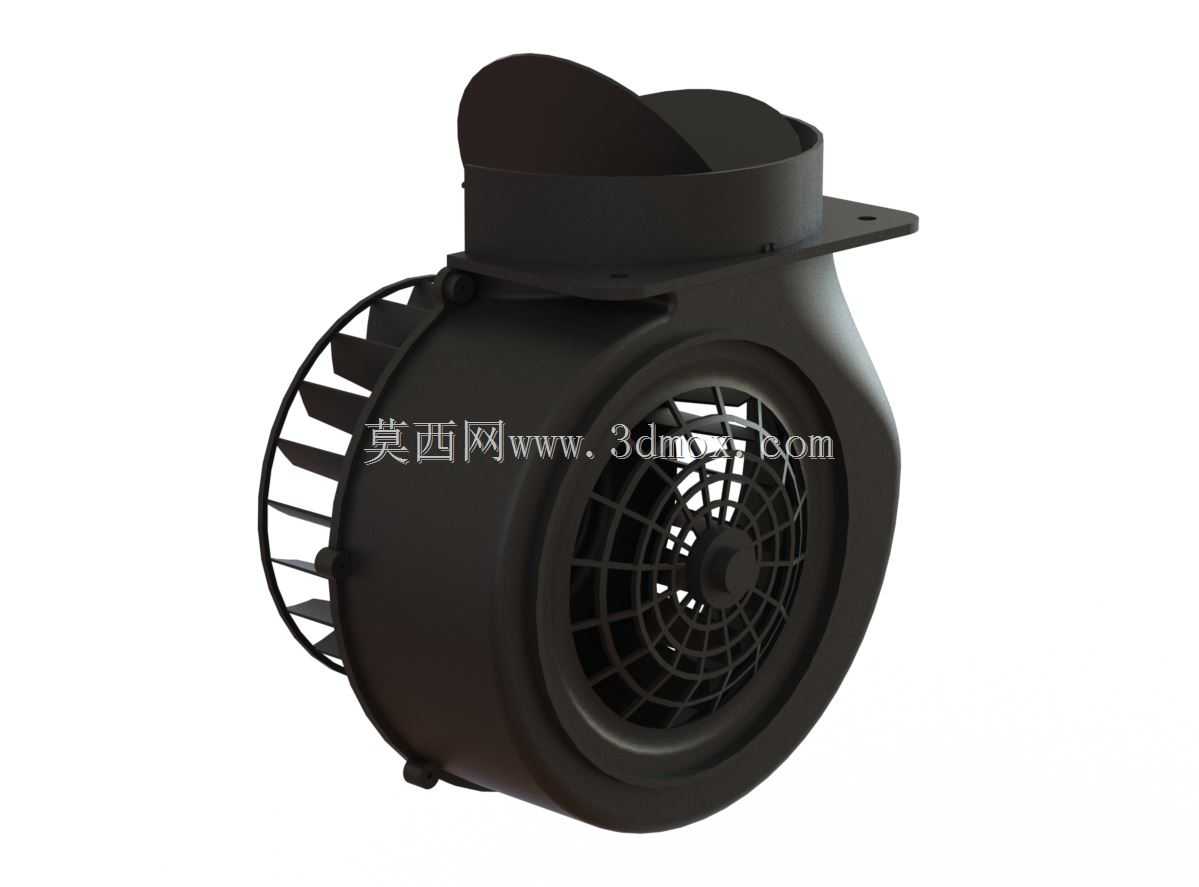

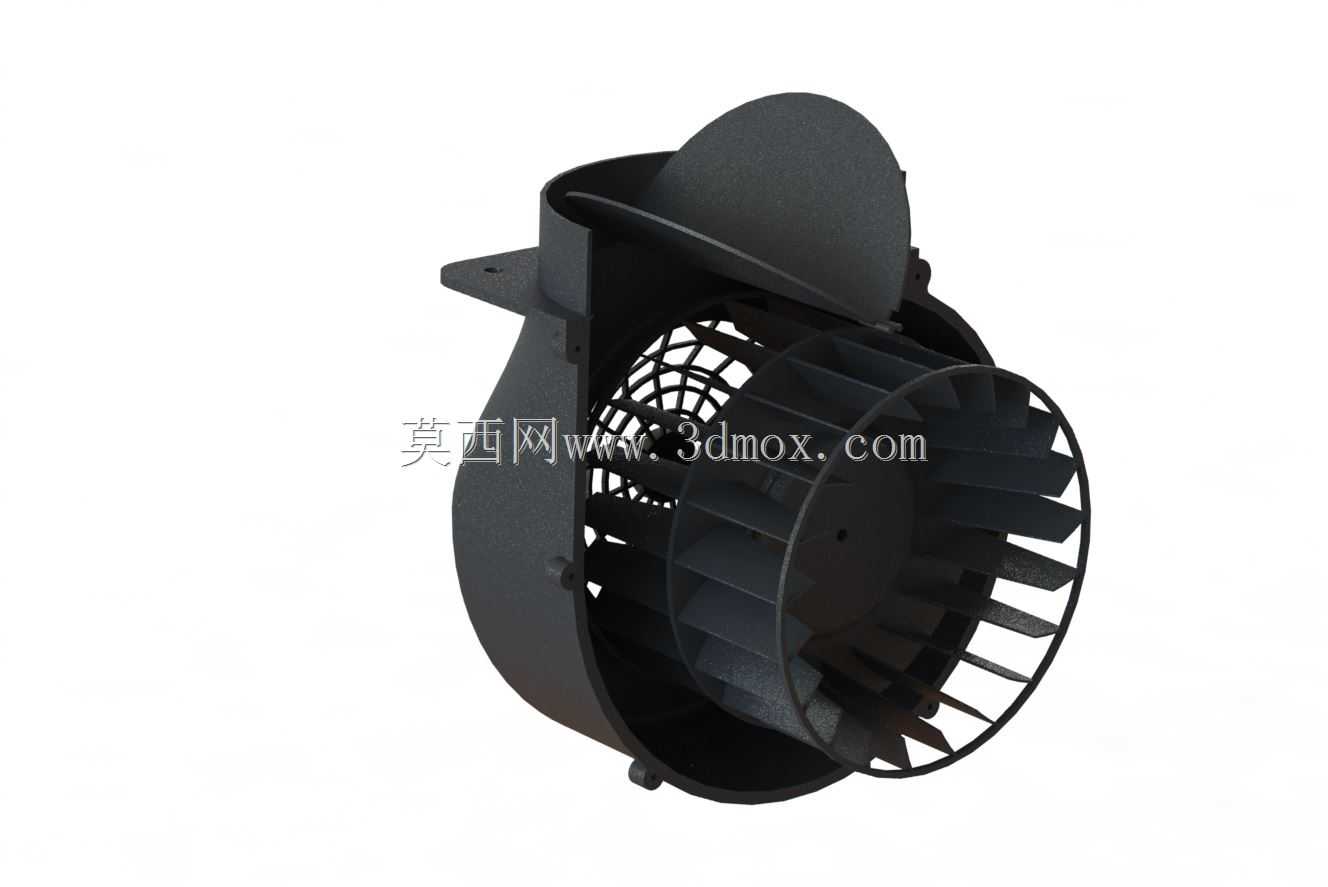

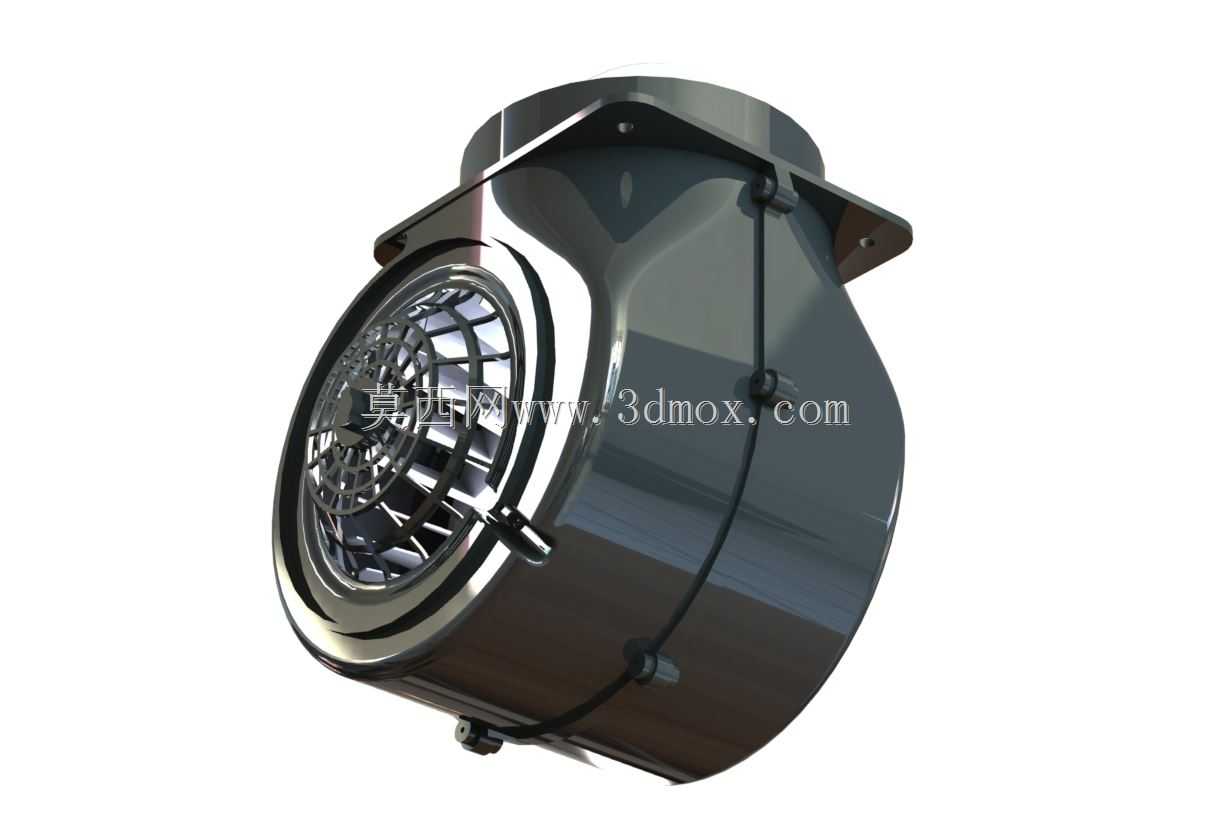

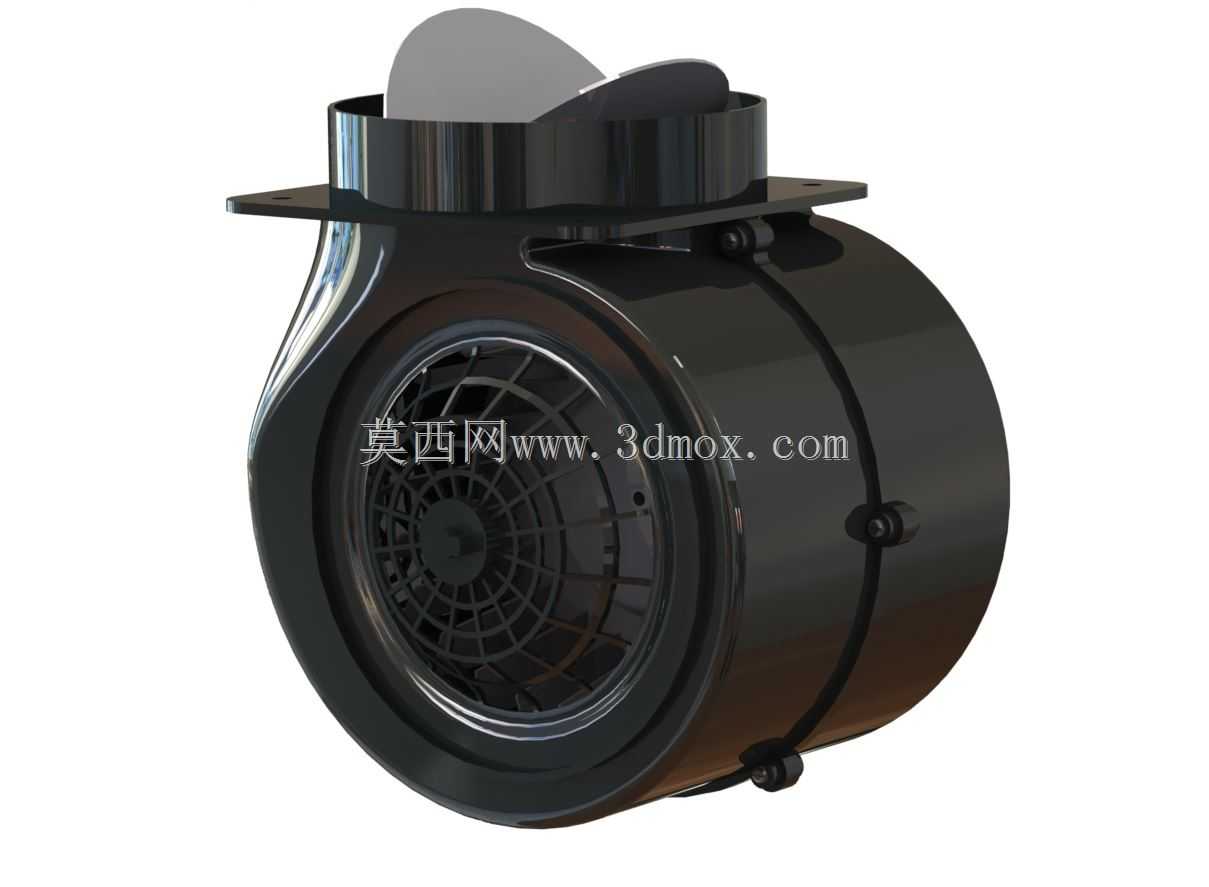

这款离心式风机是家用厨房抽排油烟系统的核心动力部件，主要应用于住宅厨房、小型餐饮后厨等场景的油烟抽排作业，也可适配小型空间的通风换气系统，承担将烹饪过程中产生的混油雾烟气、余热废气定向输送至排烟管道的核心功能，是厨房排烟链路里决定吸排效率的关键组件。从功能特性来看，该结构采用前倾式多翼离心风轮设计，相比普通轴流风机能提供更大的风压，可有效克服公共烟道的止回阀阻力、管道沿程阻力，避免高层住宅低楼层住户常见的油烟倒灌问题；蜗壳型流道经过顺滑过渡设计，能减少气流在壳体内部的紊流损耗，在同等功率下实现更高的风量输出，同时降低气流摩擦产生的运行噪音，适配家庭场景对低噪运行的使用需求。在设计思路上，整体结构优先考虑安装适配性与运维便利性：顶部设置圆形出风口法兰，法兰盘预留对称安装孔位，可直接对接标准规格的厨房排烟硬管或铝箔伸缩软管，无需额外定制转接件；侧面进风侧设置防护格栅，既可以阻挡大体积杂物被吸入风轮造成卡滞，也能避免日常清洁维护时肢体误触运转部件带来安全风险；壳体采用分段式卡扣加螺栓紧固结构，日常需要清理风轮积油时，无需完全拆卸整机固定结构即可打开侧盖完成清洁作业，降低用户后期维护的操作难度。从安装边界来看，整机采用卧式紧凑结构设计，蜗壳主体为近似圆柱形态，可直接嵌入常规欧式、侧吸式抽油烟机的机身腔体内部，顶部法兰的安装孔位间距匹配主流烟机的机架固定点位，安装时仅需将出风口对接烟管、底部固定在烟机机架预留位即可完成装配，整体占用空间小，不会额外增加烟机整机的厚度尺寸，适配多数家用厨房吊柜的安装深度要求；壳体表面做圆弧过渡处理，没有尖锐凸起结构，在烟机内部装配时不会刮伤内部的密封泡棉、供电线路等附属部件，装配容错率更高。结构细节上，风轮与壳体之间预留了合理的运转间隙，既避免长期使用积油后出现风轮蹭壳的异响问题，也不会因为间隙过大造成风压泄漏损失；电机安装位设置在蜗壳中心的独立固定座上，固定座预留减震胶垫安装槽，可通过加装减震胶件降低电机运转时的共振传递，进一步压低整机运行的振动噪音。
