圆锥滚子轴承7206精密机械传动结构

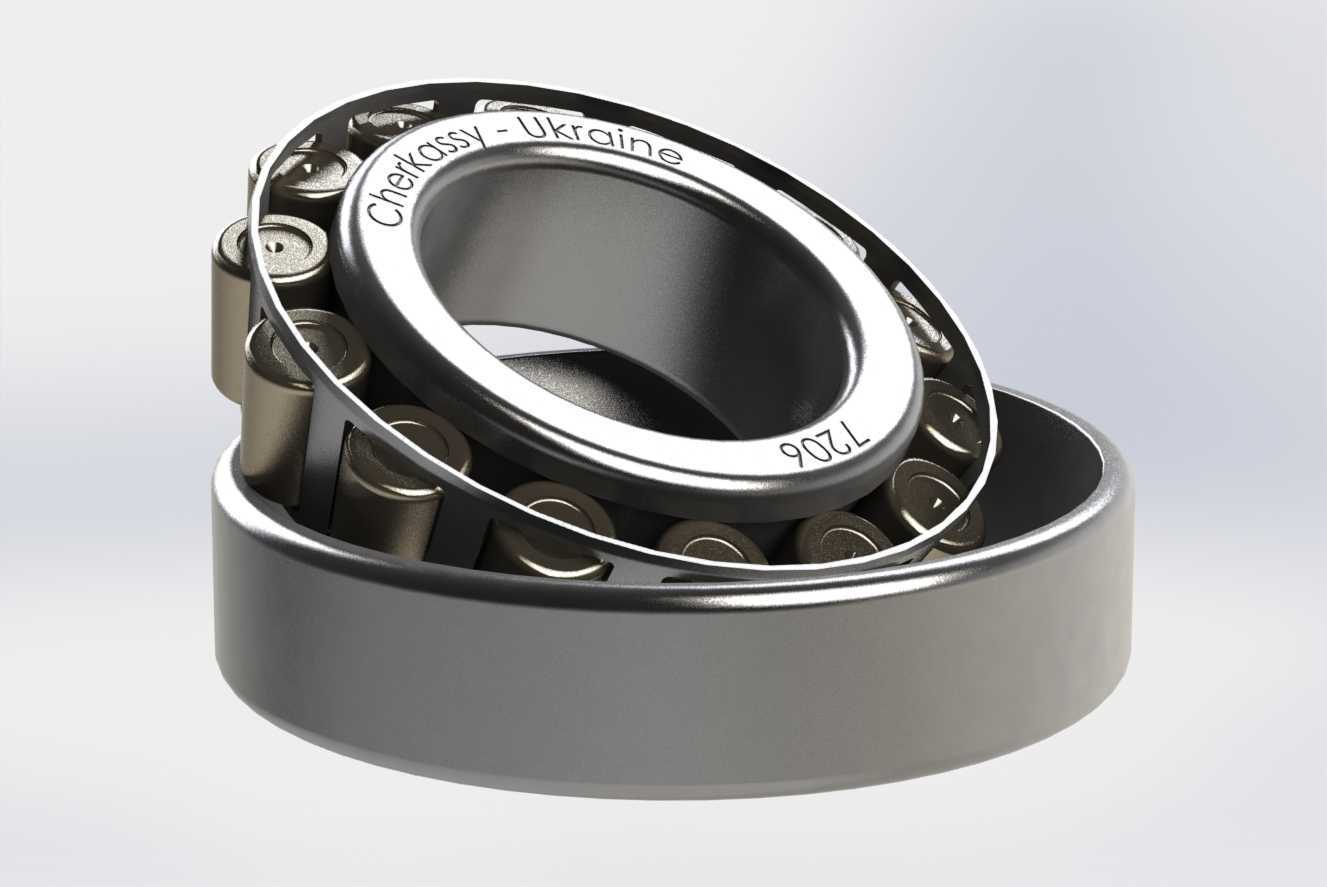

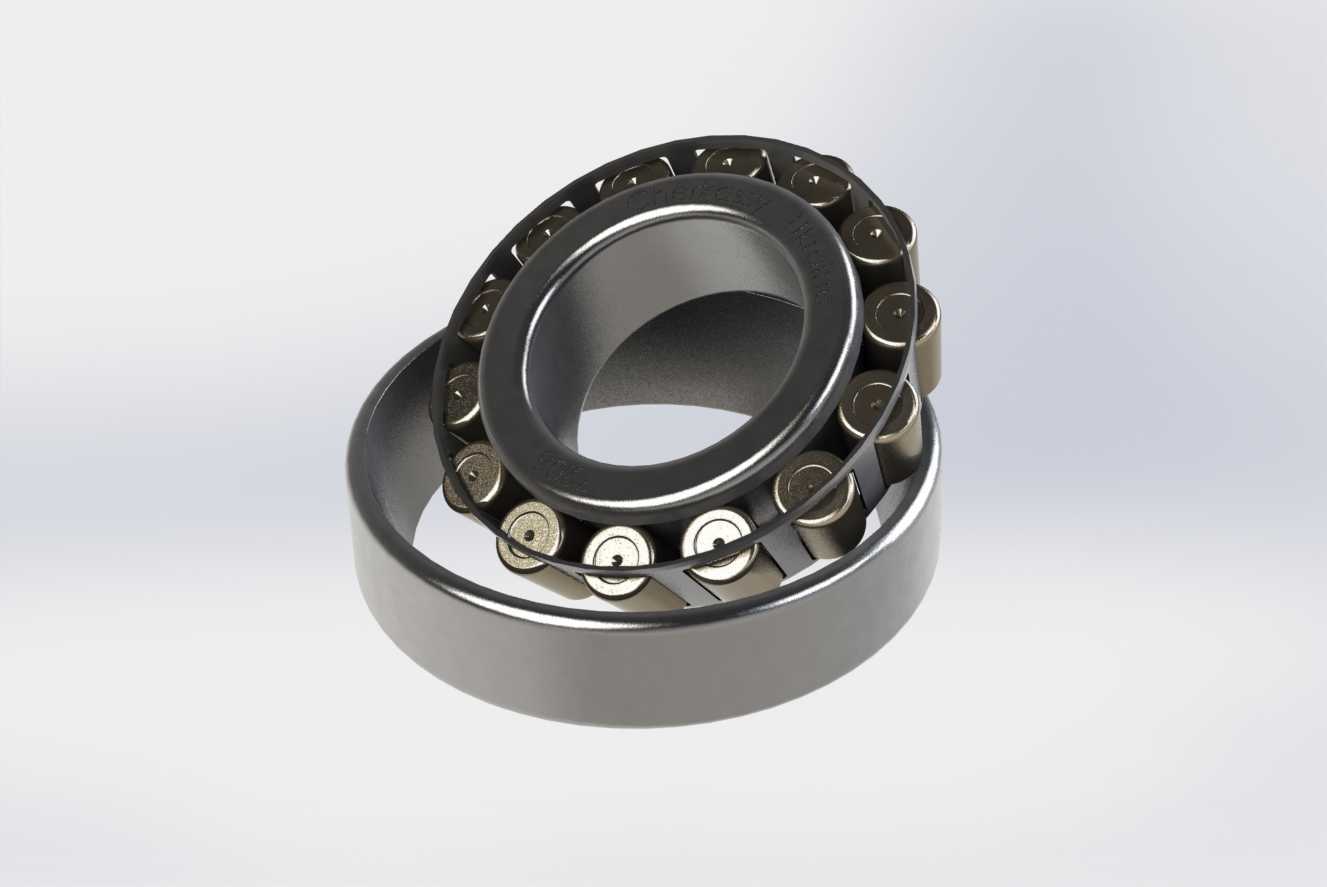

　　在各类需要同时承受径向载荷与单向轴向载荷的传动场景中，圆锥滚子轴承始终是核心的支承类零件，7206型号的圆锥滚子轴承属于轻窄系列的常规传动配套件，广泛适配在中小型减速器输入输出端、机床主轴的非固定支承侧、农用运输车的轮毂支承位、输送线辊筒的端部支承结构中，这类轴承的设计核心是通过滚子与滚道的锥形接触角度，将复合载荷分解为垂直于滚道的正压力，实现载荷的均匀分散，避免局部应力集中导致的早期点蚀失效。从结构设计逻辑来看，该轴承采用分离式结构设计，内圈带滚子保持架组件与外圈可完全拆分，在装配环节可分别调整内圈组件与外圈的安装过盈量，适配不同的轴系配合公差要求，保持架采用冲压钢板窗式结构，兜孔与圆锥滚子的间隙控制在合理范围，

　　既能够对滚子进行周向定位，避免滚子在运转过程中发生歪斜，又能预留足够的润滑脂存储空间，保证滚子端面与内圈挡边之间的滑动摩擦面得到持续润滑，降低运转过程中的摩擦温升。从实际安装边界来看，该轴承的内径适配30mm的标准轴径，外圈外径匹配62mm的轴承座安装孔，装配宽度为17.25mm，安装时需要注意轴肩与座孔挡肩的高度设计，轴肩高度不能超过内圈小端面的倒角边界，座孔挡肩高度不能遮挡外圈的拆卸槽，否则后续维护拆卸时无法使用拉马顺利取出轴承，同时在装配过程中需要控制预紧力的大小，预紧力过大会导致滚子与滚道的接触应力过大，运转温升过高提前出现疲劳剥落，预紧力过小则会导致轴系运转时存在窜动间隙，影响传动精度，在配套齿轮传动的场景中，

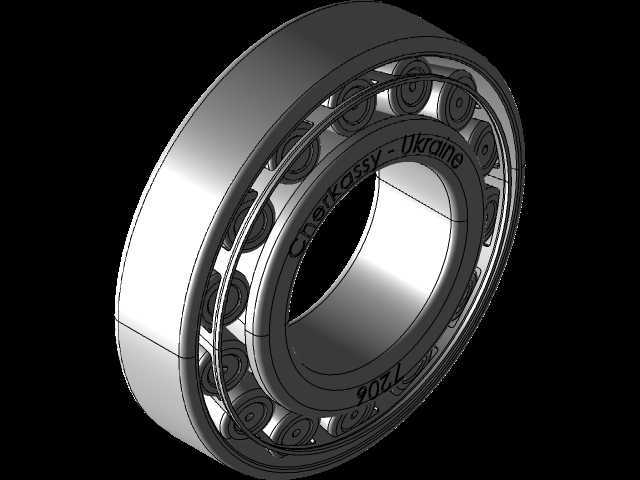

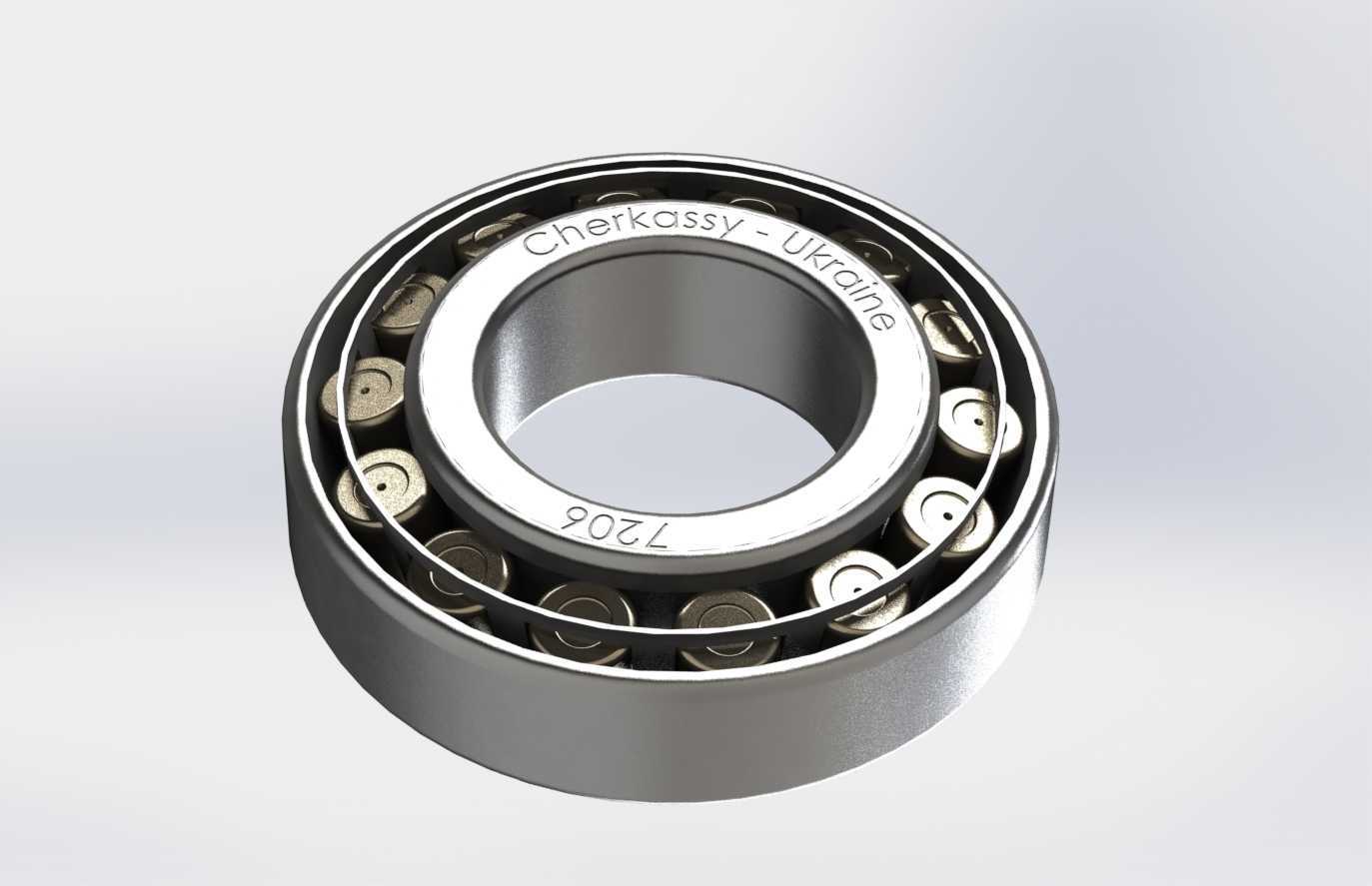

　　通常会通过端盖垫片的厚度调整来实现合适的预紧量，保证齿轮啮合时齿面接触面积达到设计要求。在实际工况应用中，这类轴承的接触角通常设计为12到16度之间，能够承受的径向载荷能力比同尺寸的深沟球轴承高出40%左右，同时能够承受单向的轴向载荷，当需要承受双向轴向载荷时，通常会采用两套同型号轴承背对背或者面对面配对安装的方式，抵消两个方向的轴向力，这种配对安装方式常见于机床主轴、汽车差速器的支承结构中。从建模细节来看，该结构完整还原了圆锥滚子的锥度参数、内圈滚道的锥面角度、外圈滚道的匹配锥度，保持架的兜孔位置与滚子的装配间隙完全符合实际加工公差，同时还原了内圈挡边的引导结构，滚子大端面与内圈挡边的接触为球面接触，

　　能够自动补偿少量的安装角度偏差，降低安装误差对轴承运转寿命的影响。在日常的设备维护场景中，这类轴承的润滑通常采用锂基脂润滑，在转速不超过3000转每分钟的工况下，润滑脂的填充量控制在轴承内部空腔的三分之一到二分之一即可，填充过多反而会导致搅拌阻力过大，温升异常，在高速运转场景下则会采用油浴或者喷油润滑的方式，保证润滑介质能够及时带走运转产生的热量。需要注意的是，这类轴承在安装时不能直接敲击滚子或者保持架，需要通过专用套筒压装内圈或者外圈的端面，避免滚道或者滚子表面出现压痕，导致运转时产生异响与振动。在配套输送设备的辊筒结构中，该轴承通常配合密封件使用，避免输送场景中的粉尘、水汽进入轴承内部，污染润滑脂导致磨粒磨损，延长轴承的实际使用寿命；在配套减速器的传动结构中，轴承的安装精度直接影响齿轮的啮合精度，进而影响减速器的传动效率与噪音水平，因此安装时需要保证轴与轴承座孔的同轴度公差控制在0.02mm以内，避免轴承承受额外的偏载。
