包裹终端防卡阻抽拉存取结构设计

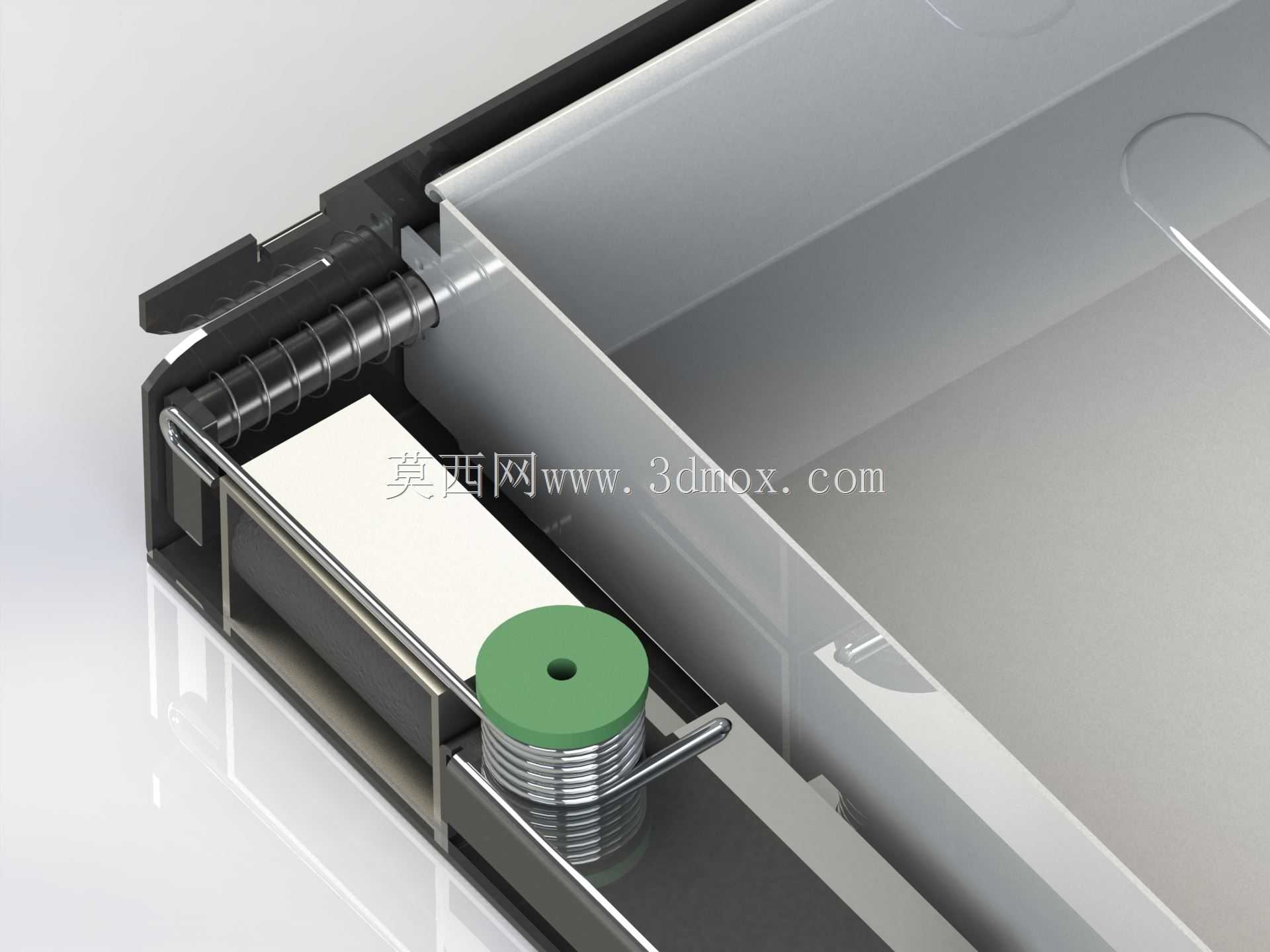

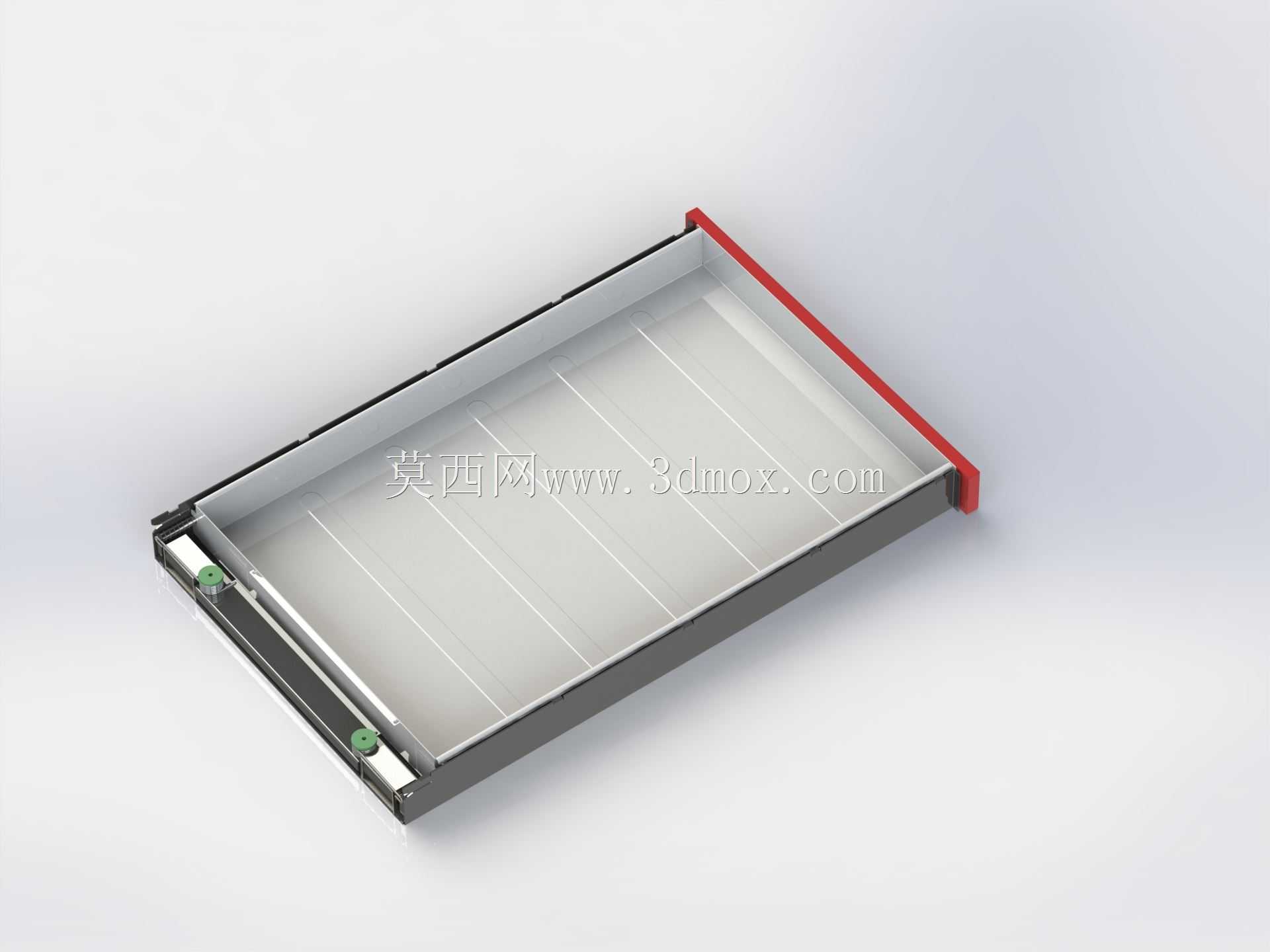

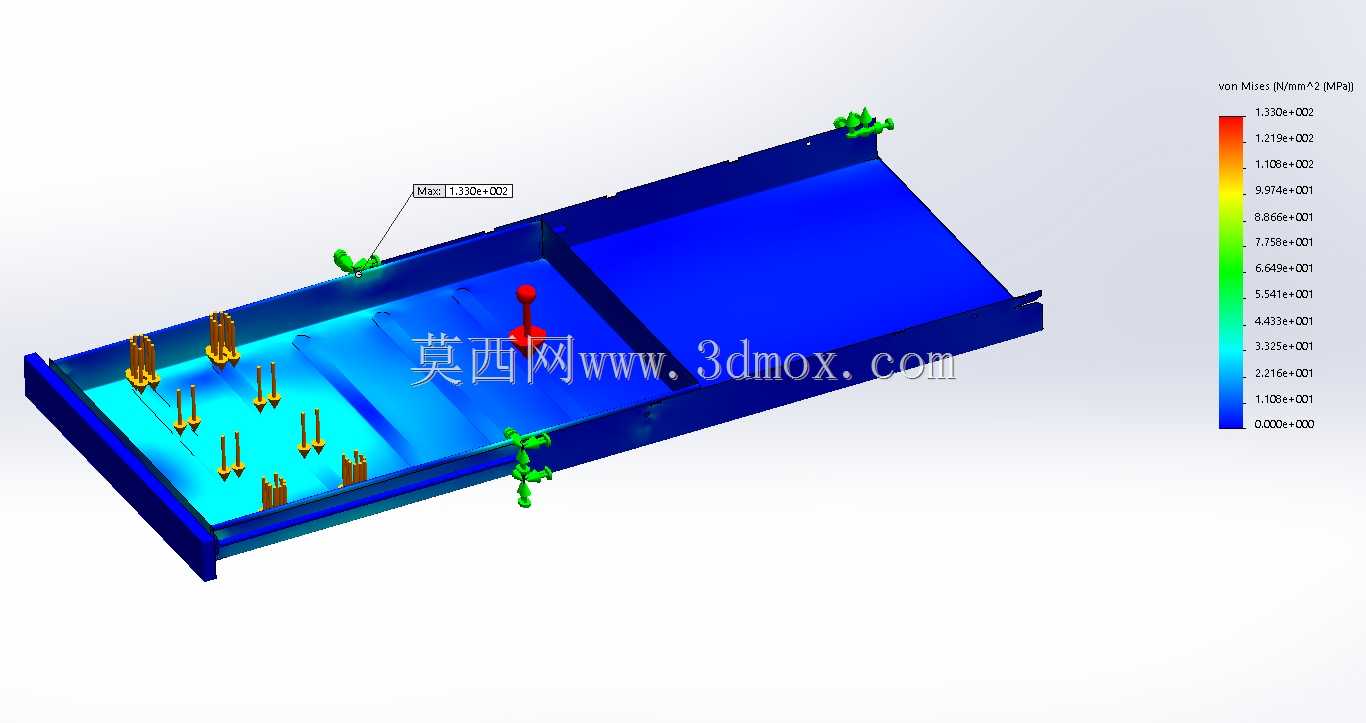

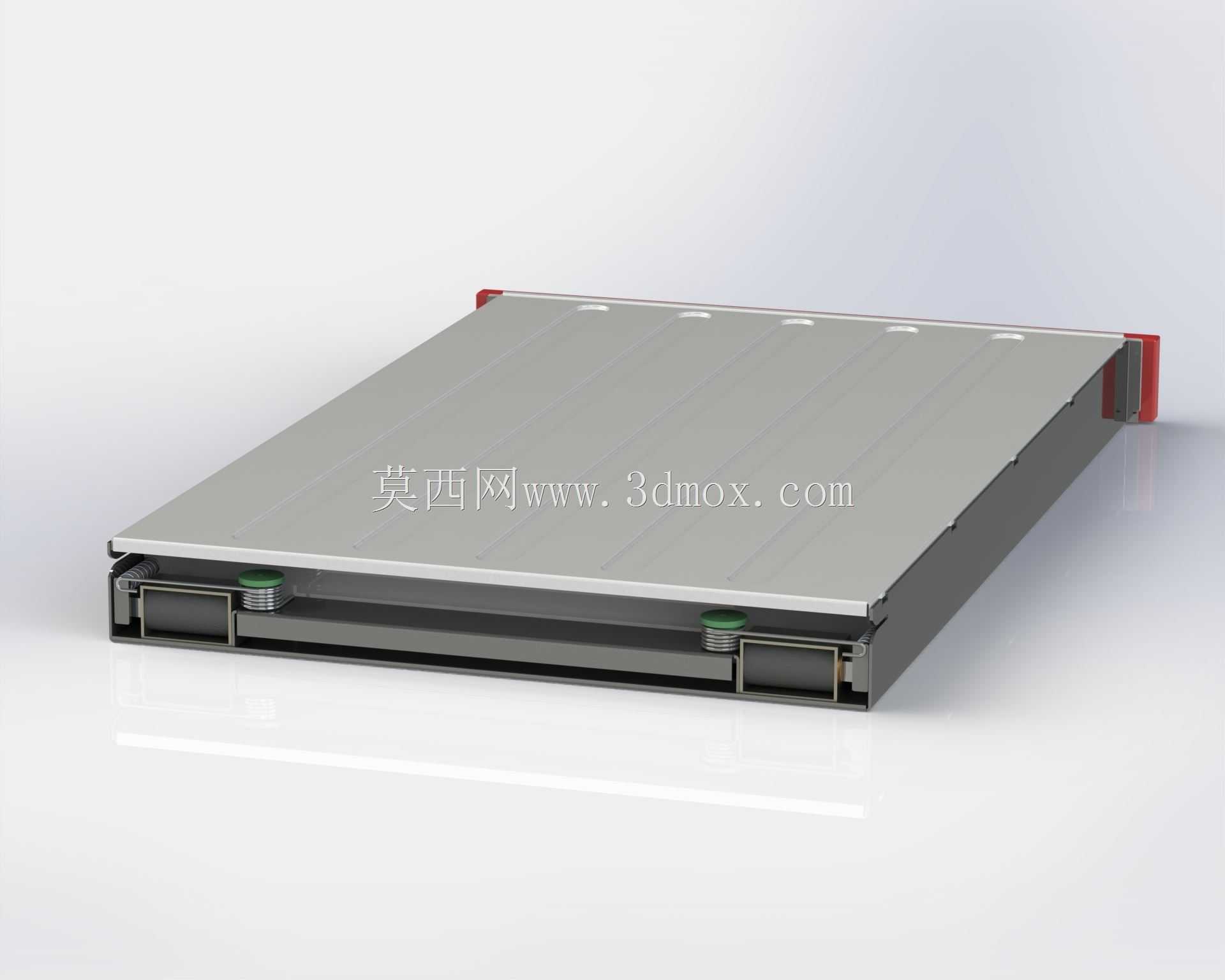

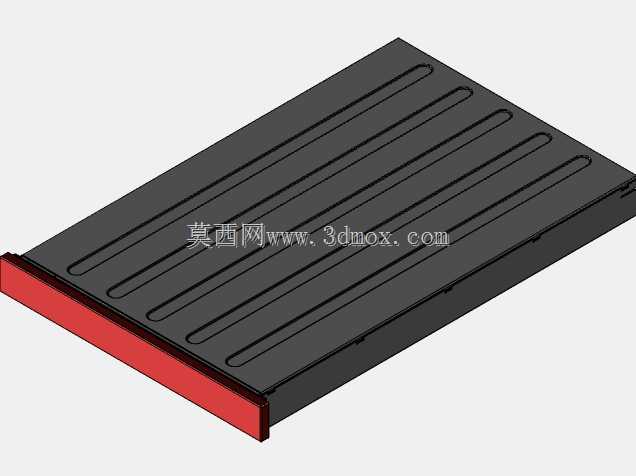

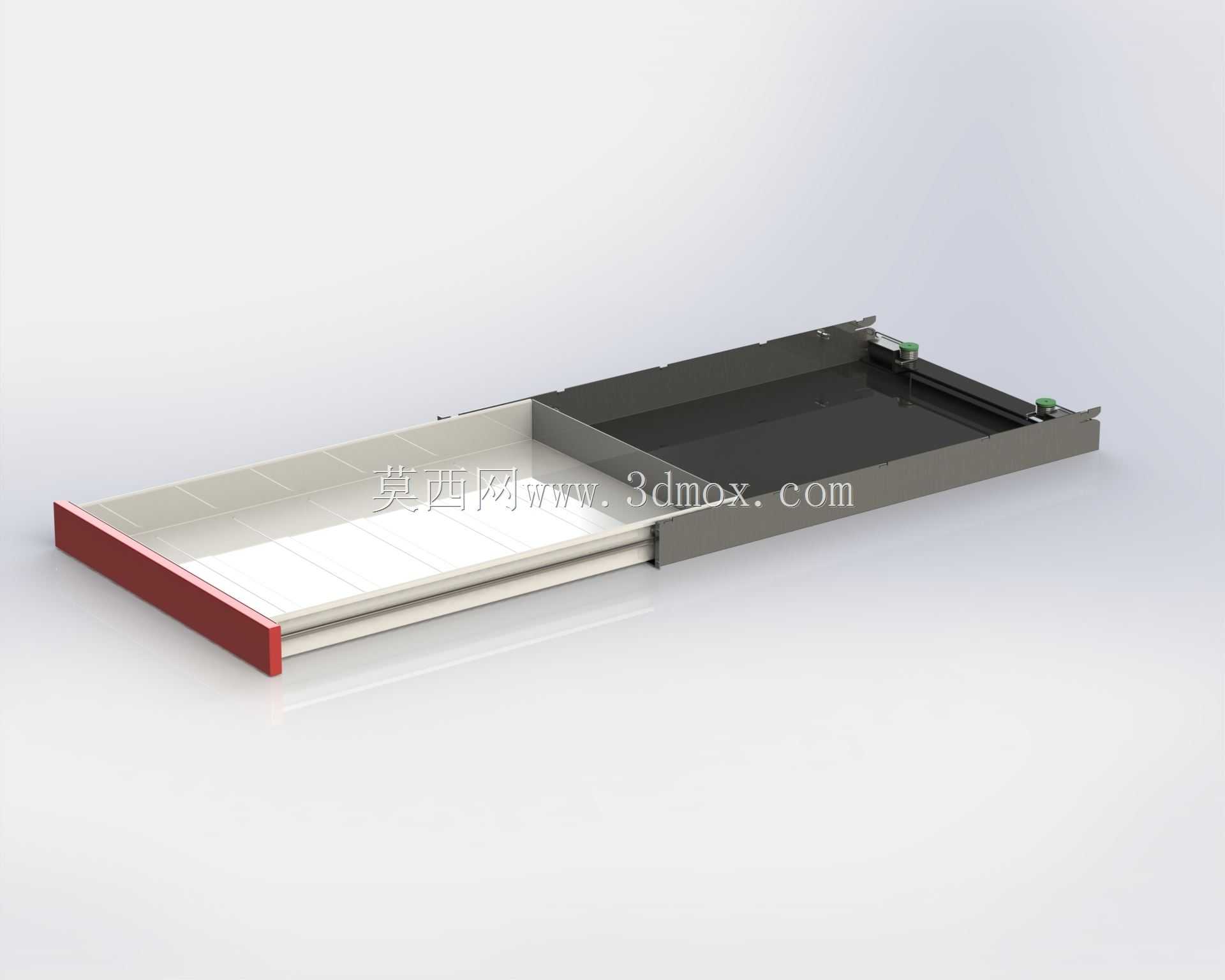

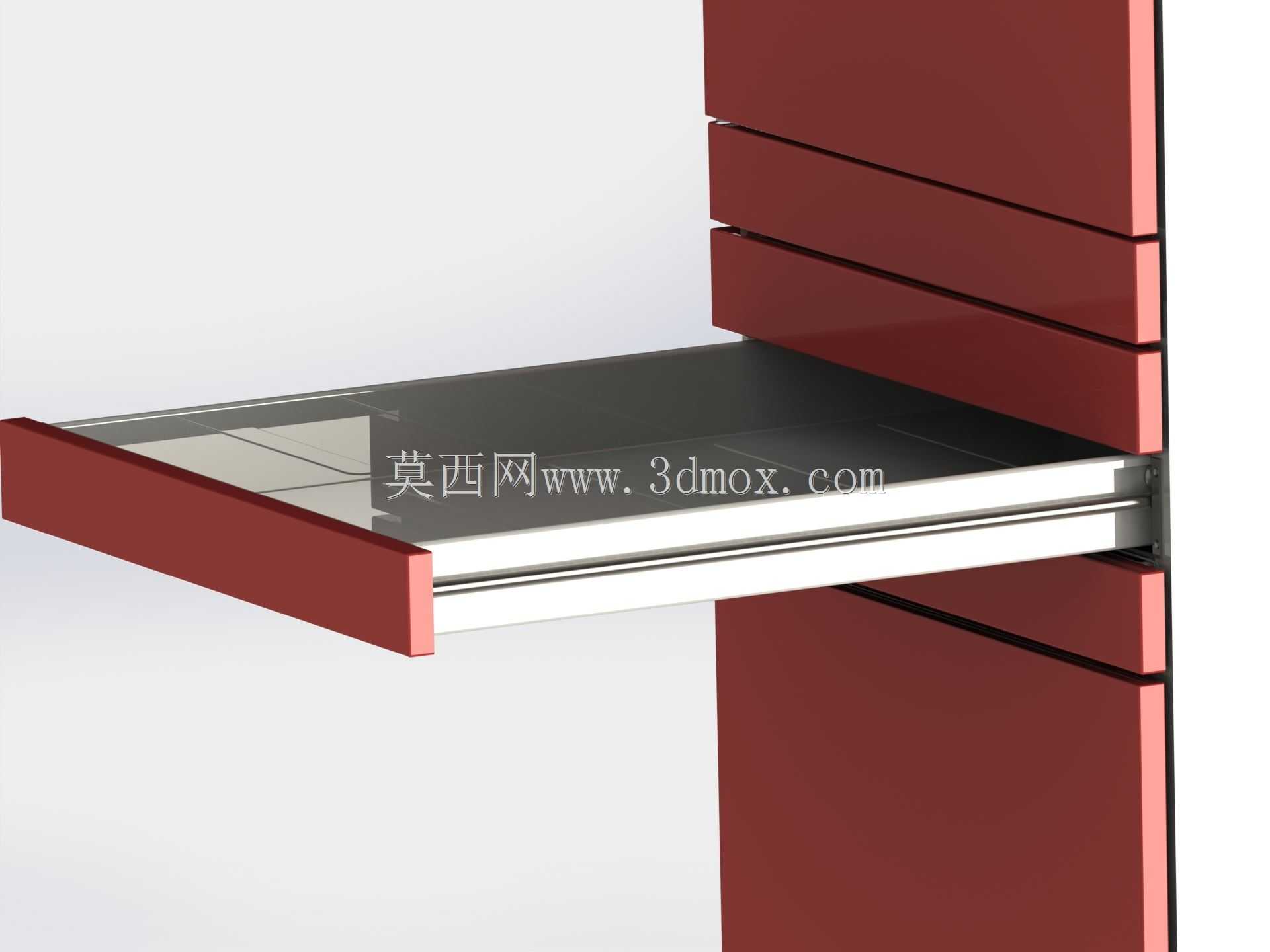

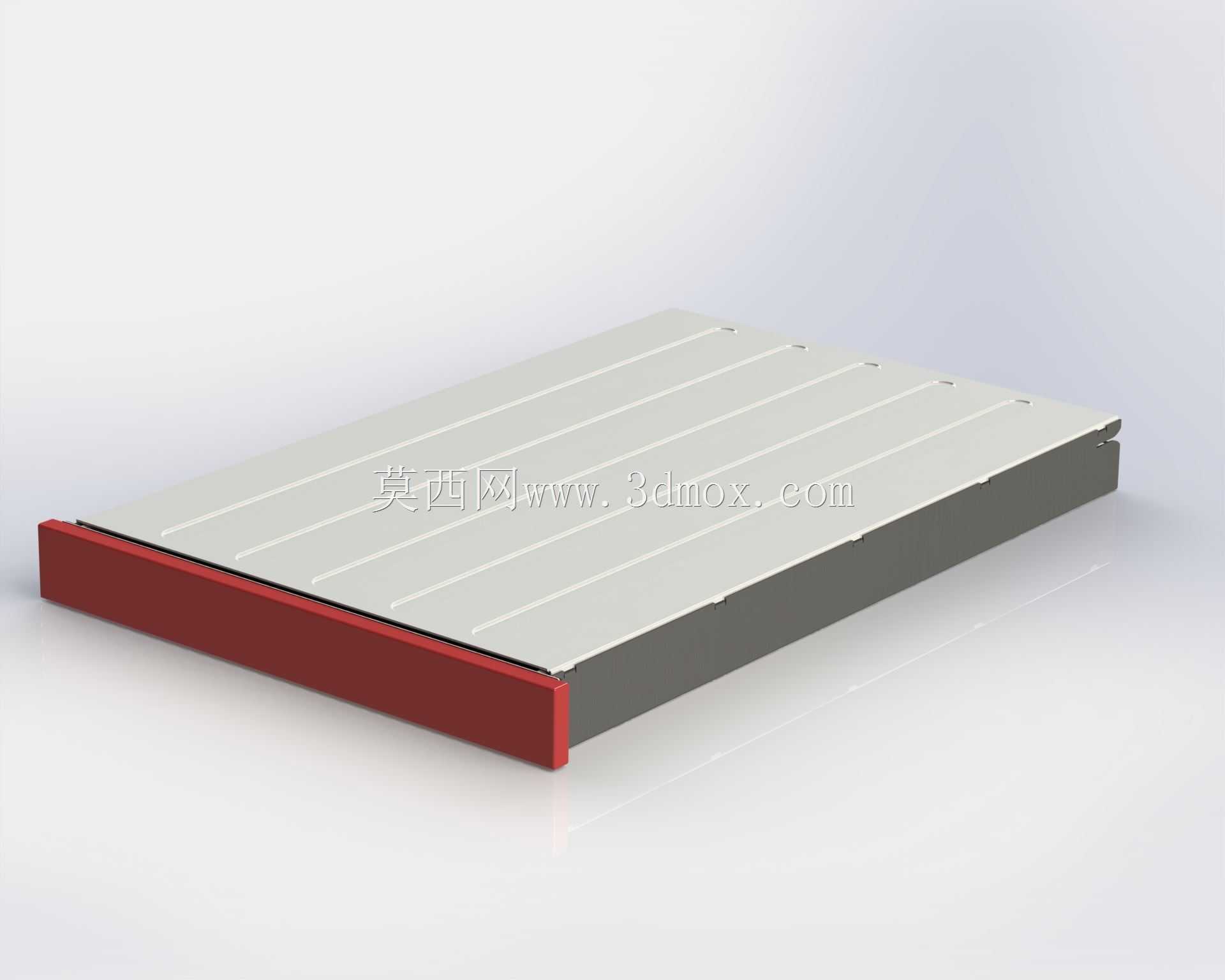

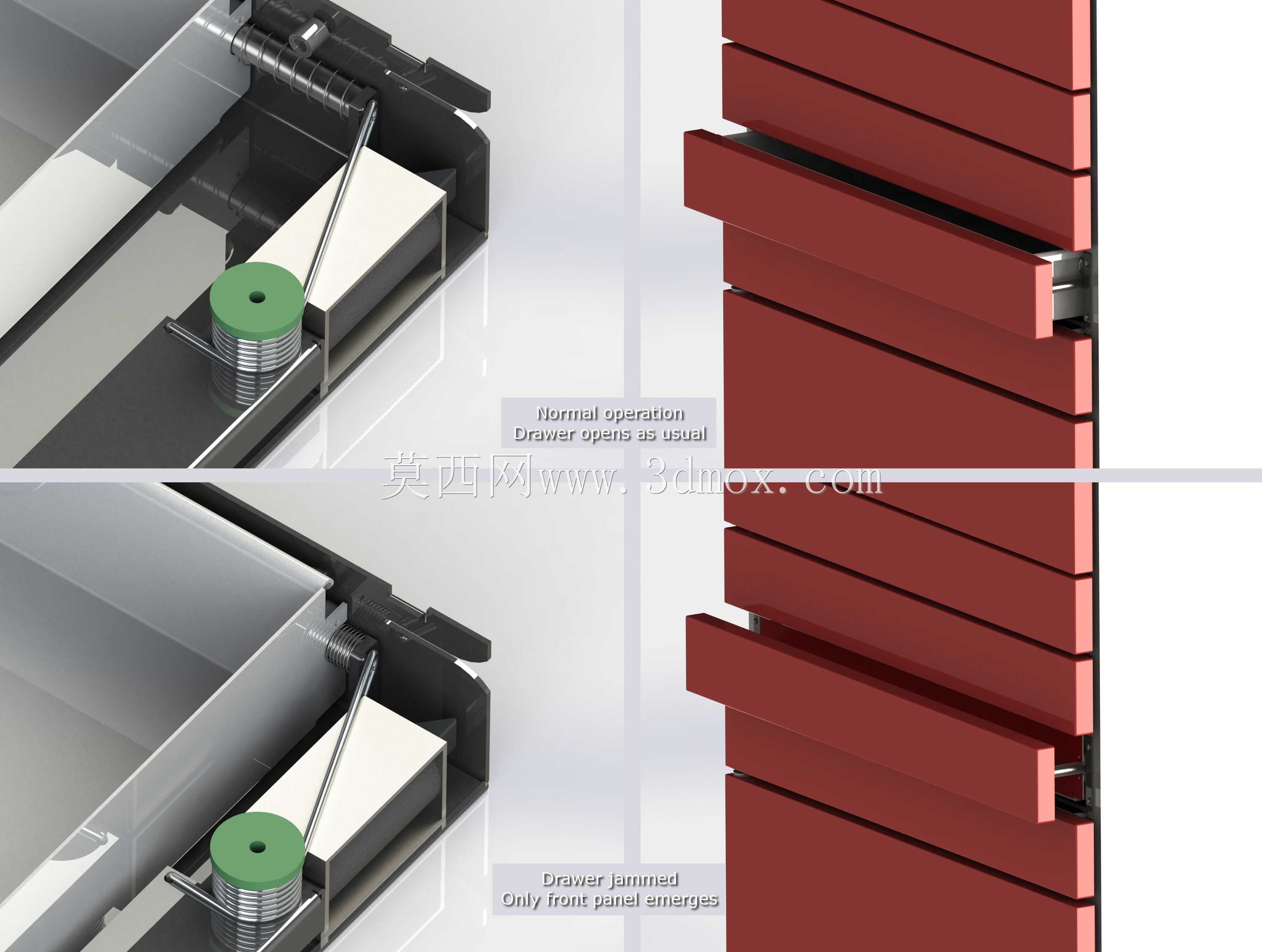

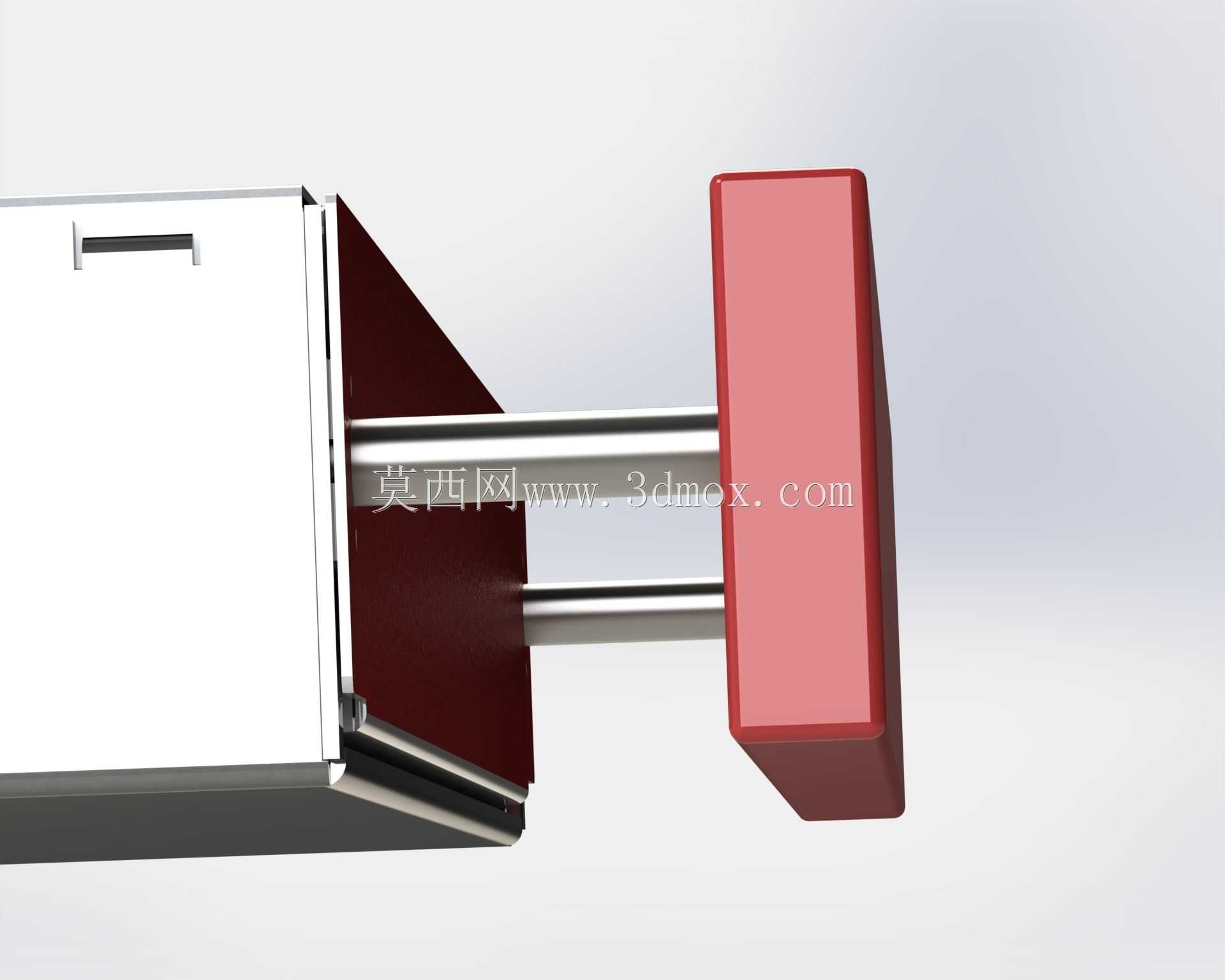

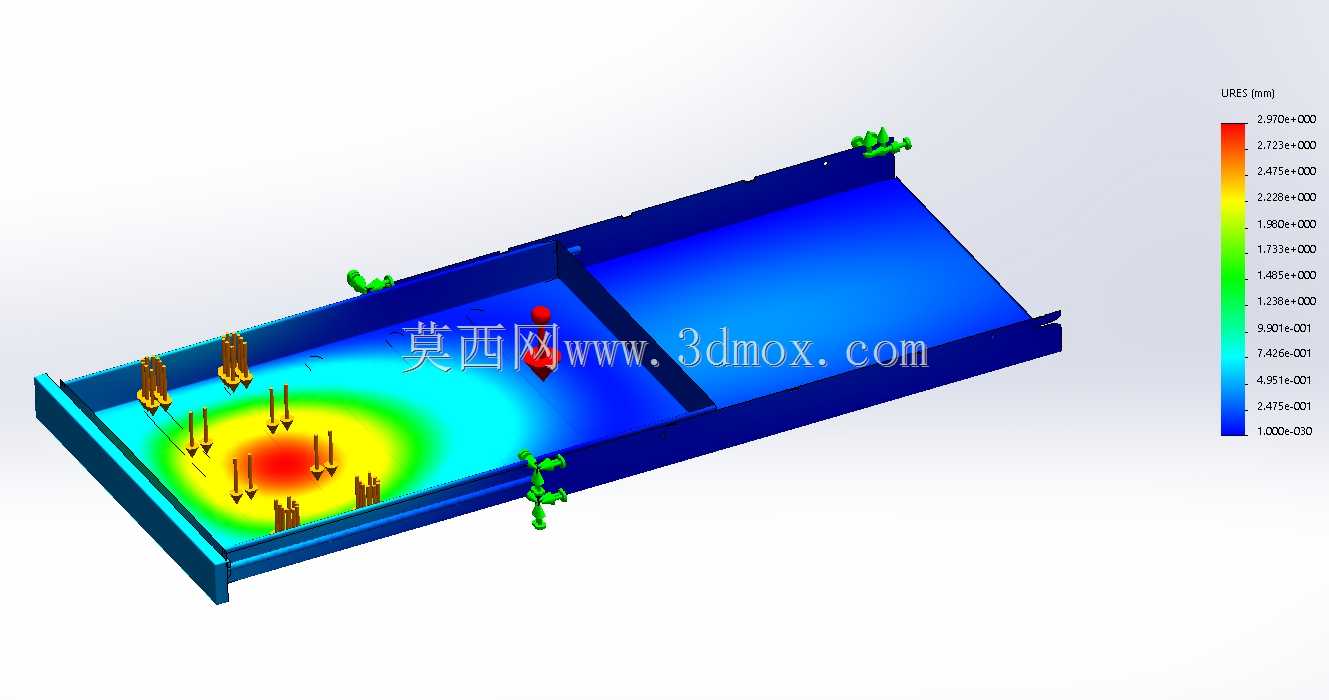

这款抽拉存取结构主要面向社区、园区的自助包裹存取终端场景，解决传统快递柜抽屉在塞入过满、包裹胀包时容易卡死，用户无法正常开柜取件的行业痛点，适配末端配送场景下不同规格包裹的存取需求，可广泛应用在智能快递柜、自助取件终端、无人值守物料存取柜等设备上，大幅降低运维人员上门处理卡柜的频次，提升末端存取服务的流畅度。在实际使用场景中，用户取件触发开柜指令后，若抽屉内包裹未超出装载阈值，抽屉会按照常规行程完全弹出，用户可直接取走内部包裹；若抽屉内包裹过满、出现胀包卡滞的情况，该结构不会像传统抽屉那样完全锁死无法动作，而是先弹出前面板至统一的预设距离，给用户留出操作缝隙，用户可通过该缝隙调整内部包裹位置，解除卡阻后即可顺利拉开抽屉完成取件，避免传统结构卡死后完全无法操作的问题。结构设计上采用两种弹簧配合实现动作逻辑，分别配置扭转弹簧与轴向弹簧，分别承担常态弹出、卡滞缓冲复位的功能；滑动副采用U-V型槽轴承作为滑块组件，在结构背面额外加装滚针轴承，大幅降低塑料滑块与连杆之间的滑动摩擦阻力，保证抽屉开合动作顺畅无卡顿，同时实现结构的自动关合复位。轴承部件采用螺柱焊接工艺完成固定，连接强度可靠，可承受长期反复开合的载荷冲击。通过应力分析验证，抽屉底部可稳定承受10kg的额定载荷，最大应力低于S355MC材料的屈服强度，结构强度冗余充足，长期使用不易出现变形失效。该结构在设计时充分考虑成本控制需求，可通过精简冗余螺柱部件，在保证结构性能的前提下降低生产制造成本，同时压缩整体结构的安装占用空间，适配不同柜体的内部安装边界，无需对现有柜体结构做大幅改动即可完成替换安装，适配性较强。整体外形采用规整的模块化设计，安装边界可根据不同柜体的尺寸需求做灵活调整，单组抽屉模块可独立安装拆卸，后期维护更换便捷，适合批量规模化生产应用。
