菱形法兰安装万向球脚轮结构设计

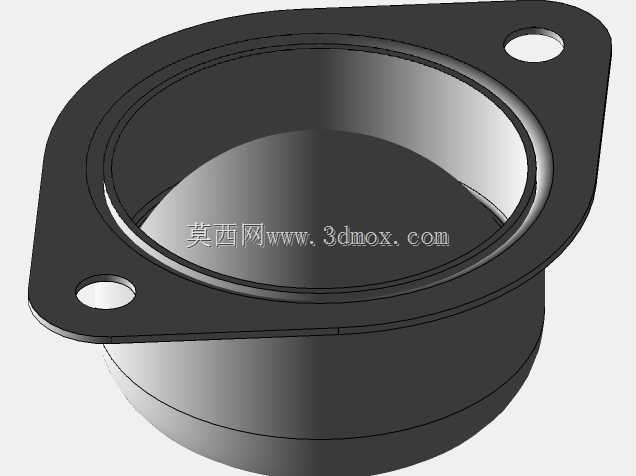

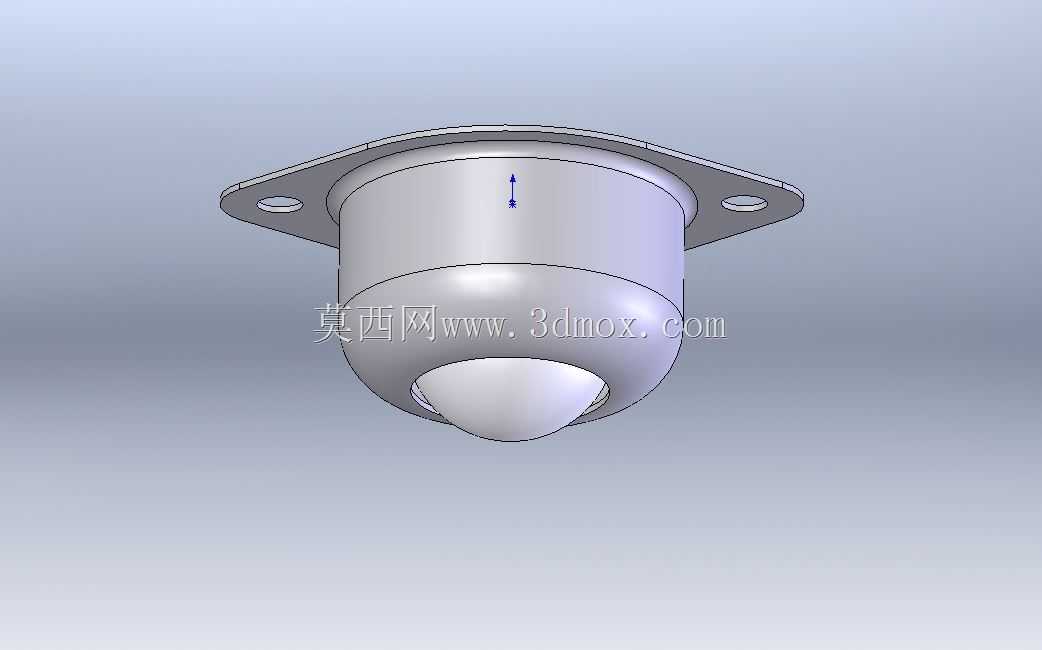

这款万向球脚轮是物料传送、工装移位场景中常用的滚动支撑部件，核心作用是在承载面实现多方向无阻碍滑动移位，大幅降低物料推移过程中的摩擦阻力，常见于生产流水线的过渡接驳台、工装板滑移工位、重型物料周转平台、仓储分拣滑道等场景，也可作为小型设备的底部支撑移位构件，适配需要频繁调整工位、多方向推送物料的作业需求，相比定向轮与普通万向轮，它无需转向支架结构即可实现任意方向的滑移动作，推移过程无转向死点，推送手感更顺滑，尤其适合短距离频繁移位的轻中载作业场景。产品采用菱形双耳法兰安装结构，两个安装孔对称分布在主体两侧的法兰耳上，安装时可直接通过螺栓将构件固定在安装基面，无需额外制作适配安装座，法兰盘与主体外壳为一体化衔接结构，受力时载荷可直接通过法兰面传递到安装基面，避免局部应力集中导致的结构变形。主体外壳采用圆柱筒形结构，下部收口形成滚珠承托腔，内置主承载滚珠与内部密布的小直径承托钢珠，主滚珠下部突出壳体底面，与支撑面接触承载，内部小钢珠均匀分布在主滚珠与壳体承托面之间，将主滚珠的滑动摩擦转化为滚动摩擦，大幅降低滚珠转动阻力，同时保证主滚珠可沿任意方向灵活转动，不会出现卡滞、偏磨的问题。设计过程中重点匹配了常用的法兰安装孔位间距，安装边界控制合理，法兰耳的厚度经过受力校核，可承受额定范围内的垂直载荷与侧向推移力，主体外壳的高度尺寸适配常规流水线台面的安装预留空间，安装后滚珠突出基面的高度经过优化，既保证滚珠与承载物底面充分接触，又避免突出量过大导致的承载物晃动、移位不稳问题。壳体上部设置密封结构，可阻挡作业环境中的粉尘、碎屑进入内部滚珠腔，避免杂物卡滞滚珠影响转动灵活性，延长构件的实际使用寿命，整体结构紧凑，安装便捷，无需复杂调试即可直接投入使用，可适配多种不同材质的滑移基面，在钣金台面、木质工装板、复合板材台面上均可顺畅工作，不会刮伤接触基面，同时承载能力可满足多数常规工装、物料的移位需求，是传送系统、工装工位中实用性极强的支撑移位构件。
